BetaFPV Aquila16 RTF FPV Kit

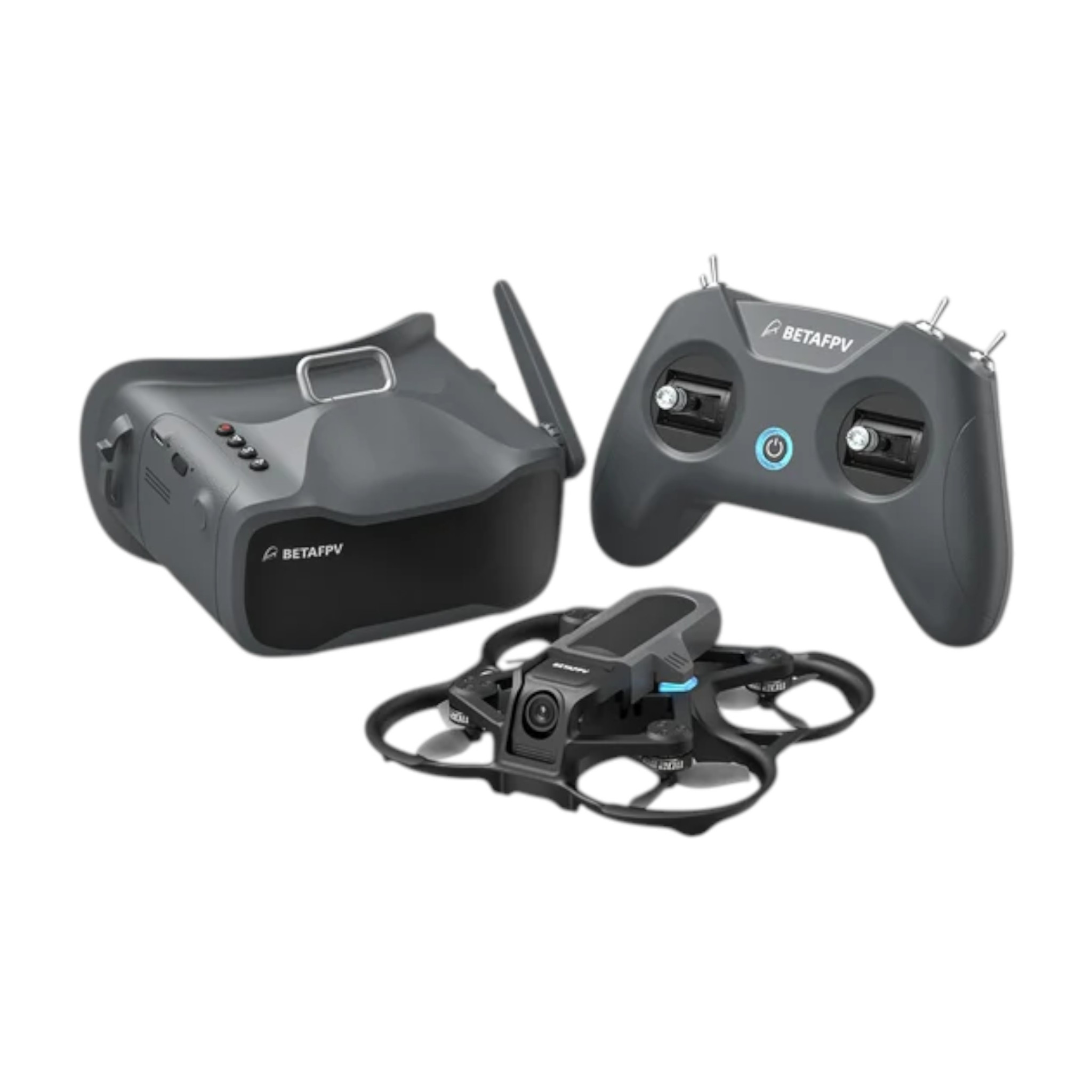

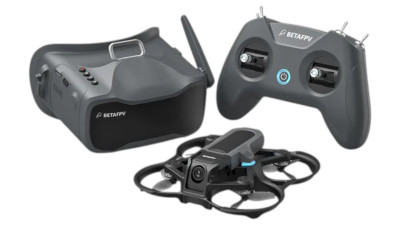

BetaFPV Aquila16 FPV Kit (RTF – ready to fly) je kompletní set pro analogové FPV létání. Obsahuje sestavený dron Aquila16, RC vysílačku LiteRadio 2 SE a FPV brýle VR03. Součástí jsou i dvě baterie, USB nabíječka, náhradní vrtule a pouzdro, takže set obsahuje vše potřebné pro okamžitý start a je vhodný především pro začínající piloty. Hlavním prvkem setu je asistovaný letový režim, ve kterém dron sám drží výšku i polohu. Začátečník se tak může soustředit na ovládání směru a orientaci v FPV obraze. Vysílačku s protokolem ELRS 2,4GHz i brýle s příjmem na 5,8GHz lze později používat i s dalšími drony s ELRS přijímačem a analogovým video vysílačem.

Aquila16 je 1S Tinywhoop s diagonální vzdáleností motorů 86mm nesoucí štítek C0. Díky krytým vrtulím a nízké hmotnosti je létání s ním relativně bezpečné i doma nebo v blízkosti lidí.

• Rám: modulární rám z odolného plastu PA12 má obrácenou („inverted“) konfiguraci s ochrannými prstenci vrtulí.
• Baterie: baterie se zasouvá do slotu na horní straně dronu a připojuje se k pevně umístěnému konektoru.
• Řízení: o řízení se stará deska Aquila16 V1.0 s firmwarem BetaFPV, který se nastavuje v programu BETAFPV Configurator. K připojení slouží přiložený USB-C adaptér a 4pin kabel.
• Senzory: dron je vybaven barometrem pro měření výšky a optickým senzorem polohy („optical flow“, snímá pohyb podkladu pod dronem) pro držení vodorovné polohy. Má také laserový dálkoměr (TOF) pro udržování výšky nad překážkami.
• Přijímač: ELRS přijímač na frekvenci 2,4GHz. Do párovacího režimu se přepne trojím připojením baterie.
• Pohon: motory 1102 18000Kv v kombinaci s třílistými vrtulemi Beta 45mm.
• Přenos obrazu: kamera C02 s integrovaným video vysílačem o výkonu 25/350mW (dosah podle výrobce cca 80/200m). Úhel kamery lze nastavit v rozsahu 15-30° povolením šroubů po stranách. Kanál vysílače se přepíná přepínačem SD mezi 8 frekvencemi, výkon se volí v OSD menu.

Letové režimy se volí přepínačem SB:

• N (Normal): dron po puštění páček sám drží výšku i polohu a náklon je omezený, proto je vhodný pro první lety. Optický senzor polohy funguje nejlépe nad povrchem s výraznou texturou a při dostatečném osvětlení. Laserové držení výšky je z výroby vypnuté a zapíná se v OSD menu. V tomto režimu doporučujeme létat ve výšce 0,3-3m.
• S (Sport): po puštění páky se dron vyrovná do vodorovné polohy, výšku ale řídí pilot plynem.
• M (Manual): plně manuální (acro) režim bez asistence.

Přepínačem SC se volí rychlostní stupeň SLOW, MID nebo FAST (v N režimu max. 1,25, 3,33 a 5m/s). Po pádu na záda se dron otočí zpět pomocí turtle módu, bez nutnosti k němu dojít. Podle výrobce dron při ztrátě ovládání nebo slabé baterii přejde do visu a nouzově přistane. OSD zobrazuje napětí baterie, dobu letu, aktivní režim a rychlostní stupeň.

Doporučené baterie jsou originální 1S LiHV baterie Aquila16 s kapacitou 650-1100mAh a konektorem BT2.0. V balení jsou dvě baterie 1100mAh, se kterými doba letu dosahuje až 8 minut (záleží na stylu letu a okolním prostředí). Pro M režim je vhodnější lehčí verze 650mAh s vybíjením 60C (cca 5 minut letu), která se prodává samostatně.

Baterie se nabíjejí přiloženou nabíječkou BT2.0 V2 napájenou přes USB-C (5V). Nabíječka zvládne dvě baterie současně a zcela vybitou baterii nabije přibližně za 60 minut. Zároveň slouží jako tester: po vložení baterie do portu TEST zobrazí její napětí. Při prvních vloženích jde baterie do slotu ztuha, doporučujeme proto zhlédnout video výrobce. Důležité upozornění: Při tvrdém nárazu může baterie z dronu vypadnout.

FPV brýle VR03 mají 4,3" LCD displej s rozlišením 800x480 a přijímač na pásmu 5,8GHz se 48 kanály.

• Anténa: vyměnitelná všesměrová anténa 3dBi s konektorem RP-SMA.
• Záznam: DVR záznam v rozlišení 480p na microSD kartu až 64GB (karta není součástí balení). Záznam se automaticky dělí po 10 minutách a lze ho přehrát přímo v brýlích.
• Napájení: vestavěná baterie 2000mAh s výdrží zhruba 2 hodiny (při nahrávání cca 1 hodinu 10 minut), nabíjí se přes USB-C.
• Kompatibilita a hmotnost: brýle váží 300g a fungují s většinou analogových video vysílačů.

RC vysílačka LiteRadio 2 SE používá protokol ExpressLRS 2,4GHz. ExpressLRS je pokročilý open source RC systém s dlouhým dosahem, nízkou latencí a vysokou obnovovací frekvencí.

• Parametry: vysílá výkonem 100mW, nabízí 8 kanálů se čtyřmi přepínači (SA–SD) a z výroby je nastavena na Mode 2 (plyn vlevo).
• Tvar: připomíná herní ovladač a má pogumovaný povrch.
• Napájení: integrovaná 1S baterie 1000mAh s výdrží až 8 hodin, nabíjí se přes USB-C (rychlonabíjení není podporováno).
• Simulátory: po připojení k počítači funguje jako USB joystick, takže s ní lze před prvním letem trénovat na simulátorech Liftoff, VelociDrone, DRL nebo DCL. Liftoff přímo obsahuje model Aquila16.
• Údržba: kalibrace páček se provádí přímo na vysílačce.

Výhody štítku C0: UA nesoucí označení třídy C0 nebo soukromě zhotovená a vážící do 250 g mohou létat v podkategorii A1, což prakticky znamená téměř kdekoli, s výjimkou letů nad shromážděními osob nebo prostorů, které byly státem zakázány zavedením omezení letů UA (informujte se na webových stránkách příslušného národního leteckého úřadu. Viz EASA). V České republice se k předletové přípravě provozu UAS, seznámení s uspořádáním vzdušného prostoru v daném místě a k identifikaci případných konfliktů s uvedením příslušných postupů využívá speciální webová aplikace Řízení letového provozu, s.p.
