Walksnail Ascent Lite+ Kit

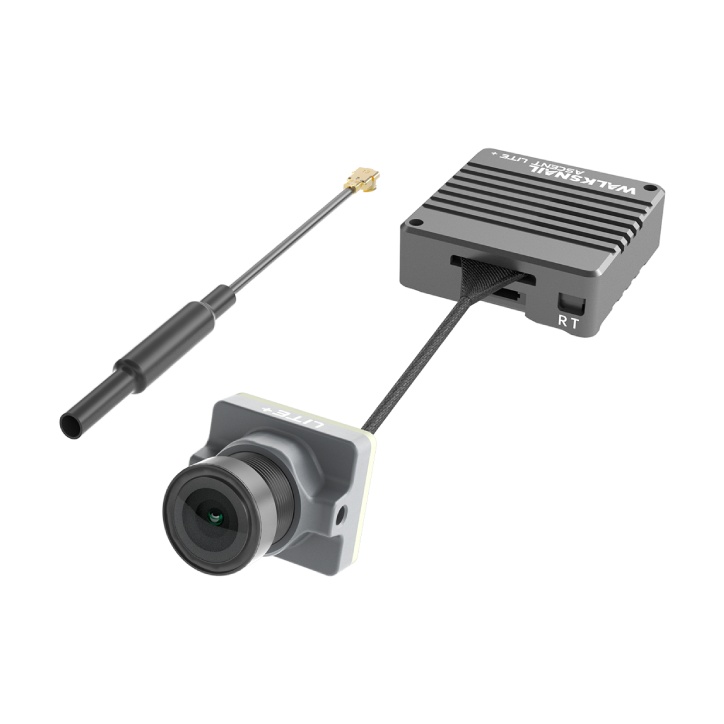

Walksnail Ascent Lite+ Kit je kombinace kamery, video vysílače a antény pro systém digitálního přenosu obrazu Walksnail Ascent.

Walksnail Ascent je HD systém vhodný především pro začínající a rekreační piloty, kteří hledají cenově dostupnou alternativu k analogovému videopřenosu. Ascent je samostatný systém a není kompatibilní se systémem Walksnail Avatar. Umožňuje přenos v režimech 720p/120fps pro nižší latenci (doporučeno) a 1080p/60fps pro vyšší kvalitu obrazu. Systém je vhodný především pro lety na kratší vzdálenost, kde oproti analogu nabídne výrazně čistší a stabilnější obraz. Ascent podporuje OSD pro Betaflight i iNav. K dispozici jsou 3 standardní kanály a až 8 kanálů v debug režimu.

Ascent Lite+ je lehká jednotka vhodná pro menší FPV drony, závodní drony a křídla, uplatní se i v RC autech a lodích. Oproti verzi Ascent Lite přidává vestavěný mikrofon, vyšší vysílací výkon a podporu 1080p/120fps. Kamera velikosti Nano (12x14x15,8 mm) je vybavena 1/2,8" senzorem a širokoúhlou čočkou s FOV 147° v poměru stran 16:9. Obraz přenáší v rozlišení 1080p nebo 720p při 60, 100 nebo 120 fps s průměrnou latencí 35 ms a datovým tokem až 25 Mbps.

Mikrofon je integrovaný v kameře a v reálném čase přenáší zvuk motorů, vrtulí a okolí. Jednotka sama nemá vnitřní paměť ani slot na SD kartu. Obraz se zvukem se nahrává na microSD kartu v brýlích Walksnail Ascent nebo v přijímači Ascent VRX Pro, a to v režimech 720p/60, 100 a 120 fps a 1080p/60 fps. V režimech 1080p/100 fps a 1080p/120 fps se zvuk nenahrává.

Deska video vysílače měří 23,5x23,5 mm a má montážní díry 20x20 mm pro šrouby M2. Samotný vysílač bez kovového krytu váží jen 2,75 g, celý kit s krytem 10,5 g. Kovový kryt odvádí teplo z vysílače. Maximální vysílací výkon je 500 mW (FCC), pro EU (CE) je výkon omezen pod 14 dBm (25 mW). V pohotovostním režimu vysílá jen 10 mW, plný výkon se zapne po armu řídicí jednotky nebo vypnutí pohotovostního režimu. Vysílač automaticky přeskakuje mezi kanály při rušení („frequency hopping"), kanál lze zvolit i ručně, a spojení je šifrováno AES-256, což zabraňuje nechtěnému spárování s cizí jednotkou. Anténa se připojuje přes konektor u.FL.

Vstupní napětí je 3-12,6 V, výrobce v návodu doporučuje napájet vysílač z 5 V výstupu řídicí jednotky. S řídicí jednotkou se kit propojí přes UART a podporuje OSD v režimu Canvas mode pro Betaflight, iNav, FETtec, KISS i ArduPilot. S brýlemi Ascent a gimbalem Caddx GM1 V2 nebo GM3 V2 umožňuje headtracking — ovládání kamery pohybem hlavy. Gimbal GM3 V2 vyžaduje pro instalaci adaptér Ascent Lite+ (prodáváno samostatně).

Kit funguje přímo s brýlemi Walksnail Ascent Goggles. S jinými FPV brýlemi, monitorem nebo televizí jej lze použít přes přijímač Walksnail Ascent VRX nebo Ascent VRX Pro s HDMI výstupem.

Před prvním použitím doporučujeme zkontrolovat a případně aktualizovat firmware jednotky přes program Caddx PC Tool. Video vysílač se, stejně jako ostatní malé digitální video vysílače, velmi rychle zahřívá. Kolem vysílače musí proudit vzduch, který jej chladí, proto při nastavování dronu nebo aktualizaci firmwaru doporučujeme používat větráček.

Nezapínejte video vysílač bez připojené antény.
