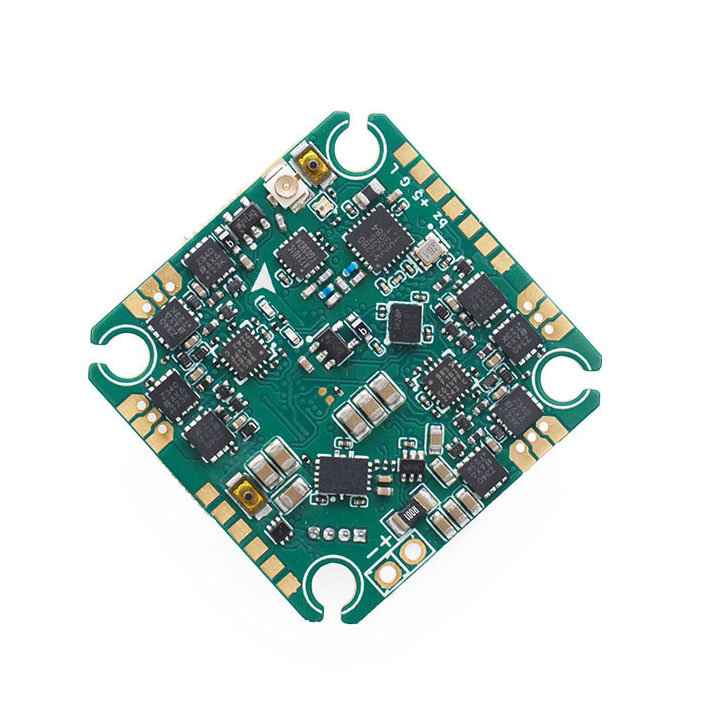

TunercFPV EZ3 1-2S HD AIO je kompaktní AIO deska pro toothpicky a cinewhoopy s digitálním videopřenosem. AIO deska integruje řídicí jednotku, regulátory a UART ELRS přijímač v jednom.
Základem řídicí jednotky je procesor AT32F435 doplněný gyrem ICM42688P. Deska disponuje také 8MB pamětí pro blackbox a integrovaným barometrem DPS310 pro měření výšky. Deska má 5V/0,5A BEC pro napájení desky samotné a případného GPS modulu a 9V/2A BEC pro napájení digitálních videovysílačů. Deska používá externí USB-C konektor.
Regulátory využívají firmware Bluejay a zvládnou proud až 12A. Jsou tak vhodné pro motory do velikosti 1404. Deska umožňuje napájení z 1-2S Lipo/LiHV baterie napětím v rozsahu 3,2–8,9V. Součástí desky je také senzor proudu.
Integrovaný ELRS přijímač je připojen přes UART a lze ho tak plnohodnotně nakonfigurovat jako jakýkoli externí ELRS přijímač. Přijímač je navíc vybaven PA (power amplifier) a LNA (low-noise amplifier). ELRS anténa se připojuje přes IPEX1 konektor.
Klíčové vlastnosti
- Vstupní napětí: 3.20-8.9V (1-2S LIPO/LIHV)
- MCU: AT32F435CGU7
- IMU: ICM42688P
- Barometr: DPS310
- Paměť pro blackbox: 8MB
- BEC: 5V/0.5A, 9V/2A
- RC přijímač: ELRS (UART2)
- Konektor antény: IPEX1
- FC Firmware: Betaflight (TUNERCF435) Quicksilver (tunercf435)
- ELRS MCU: ESP32-C3FH4
- ELRS Firmware: TUNERC 2.4GHz nano PA RX
- ESC MCU: EFM8BB51
- ESC Firmware: Bluejay C-X-50
- Proud ESC: 12A
- Senzor proudu: Ano (Scale 500)
- Montážní díry: 25,5x25,5mm M2 (se softmountem)
- Velikost: 33x33mm
- Hmotnost: 6,7g
Uživatelské manuály
Obsah balení
- 1x EZ3 1S-2S HD AIO
- 1x XT30 konektor s kabelem
- 1x Sada softmountů
- 1x ELRS anténa
- 1x Externí USB konektor
