SpeedyBee F405 V5 + 55A OX32 Deluxe

SpeedyBee F405 V5 OX32 55A Stack je kombinace řídicí jednotky a regulátoru s montážní roztečí 30,5×30,5mm. Deska podporuje firmware Betaflight i ArduPilot a je tak vhodná pro 5″ freestylové koptéry i 7″ long-range drony napájené 3–6S baterií. Řídicí jednotka je vybavena integrovaným Bluetooth modulem pro bezdrátové nastavení.

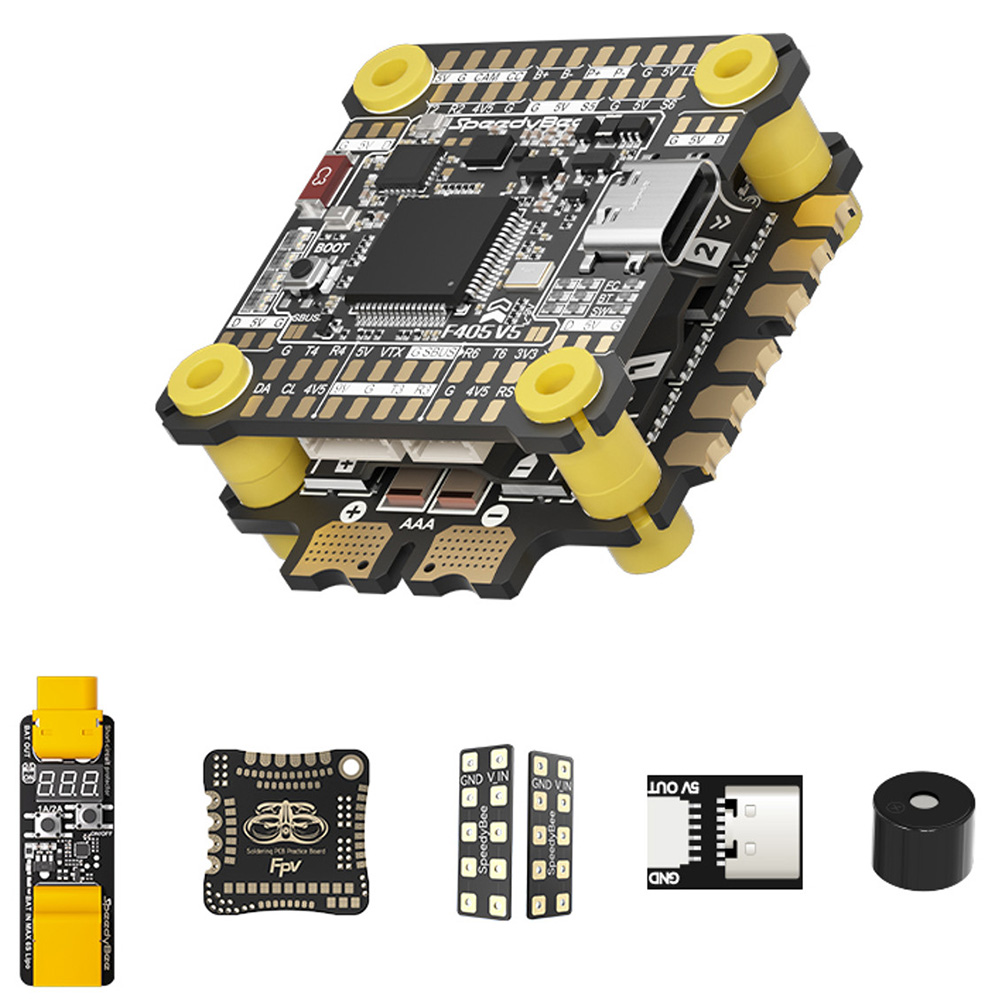

Součástí Deluxe stacku je také SpeedyBee Smart Power Tester (smoke stopper), deska pro nácvik pájení, buzzer, externí USB-C konektor a rozvodná deska napětí (Power expansion board). SpeedyBee Smart Power Tester v případě zkratu (nebo vysokého odběru proudu) přeruší přívod napětí a ochrání tak elektroniku. Používá se tak především při testování komponent nebo při prvním zapojení baterie do nově postavené koptéry.

Řídicí jednotka je postavena na procesoru STM32F405 s gyrem ICM42688P a barometrem SPL06-003 pro měření výšky. Disponuje 16MB pamětí pro blackbox, 5V/2,5A BECem pro napájení přijímače, periferií a LED pásků a 9V/2,5A BECem pro kameru nebo video vysílač, přičemž 9V výstup podporuje vzdálené spínání přes PINIO. Výstup 4,5V/1A umožňuje napájení přijímače nebo GPS i při připojení přes USB bez baterie. Nechybí OSD čip AT7456E pro analogové video ani konektor pro přímé připojení digitálního přenosu obrazu. Řídicí jednotka má 4 výstupy pro motory a další 2 signálové výstupy pro serva. Řídicí jednotka je z výroby ošetřena ochranným povlakem proti vlhkosti.

Stack je doplněn 4v1 regulátorem, který zvládne proud až 55A. Pro lepší přenos proudu používá regulátor niklové proudové sběrnice. Je vybaven hliníkovým chladičem, který pomáhá odvádět teplo a zároveň chrání elektroniku před nečistotami. Součástí regulátoru je senzor proudu a TVS dioda pro ochranu proti napěťovým špičkám. Regulátor používá firmware OX32, který představuje alternativu k BLHeli_32. Pro nastavení slouží OX32 konfigurátor.

Schéma zapojení
