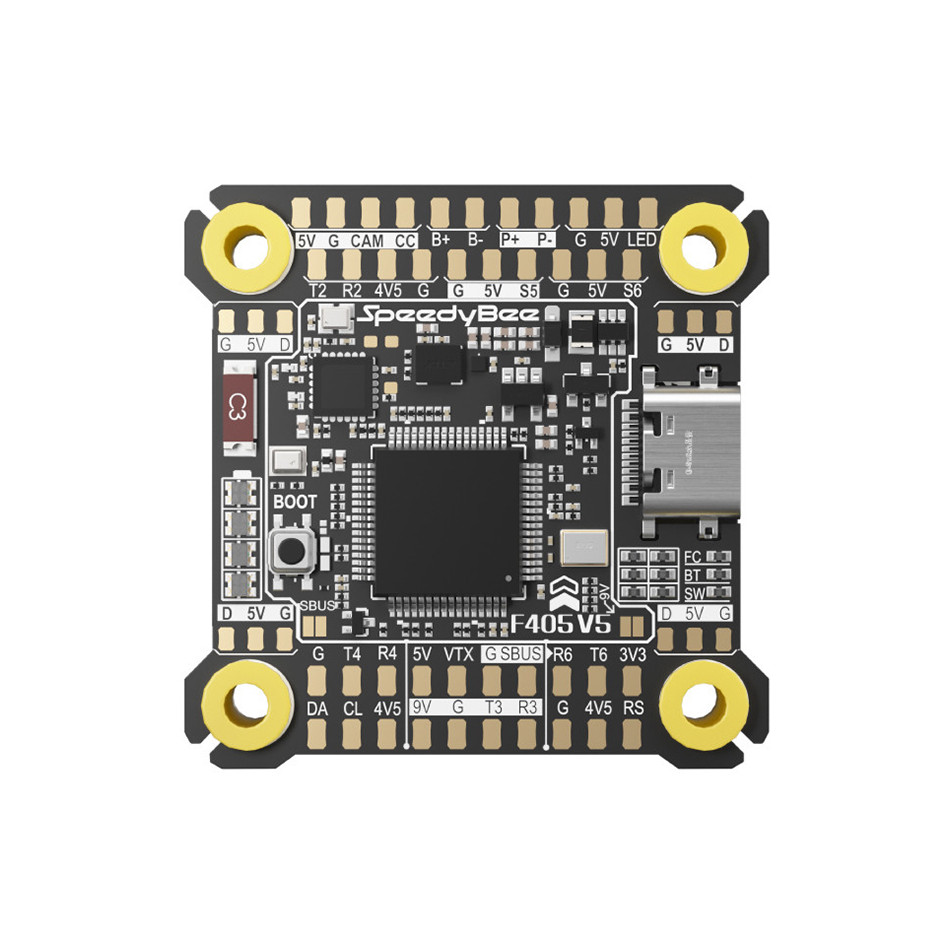

SpeedyBee F405 V5

SpeedyBee F405 V5 je řídicí jednotka s montážní roztečí 30,5×30,5mm. Deska podporuje firmware Betaflight i ArduPilot a je tak vhodná pro 5″ freestylové koptéry i 7″ long-range drony napájené 3–6S baterií. Řídicí jednotka je vybavena integrovaným Bluetooth modulem pro bezdrátové nastavení.

Řídicí jednotka je postavena na procesoru STM32F405 s gyrem ICM42688P a barometrem SPL06-003 pro měření výšky. Disponuje 16MB pamětí pro blackbox, 5V/2,5A BECem pro napájení přijímače, periferií a LED pásků a 9V/2,5A BECem pro kameru nebo video vysílač, přičemž 9V výstup podporuje vzdálené spínání přes PINIO. Výstup 4,5V/1A umožňuje napájení přijímače nebo GPS i při připojení přes USB bez baterie. Nechybí OSD čip AT7456E pro analogové video ani konektor pro přímé připojení digitálního přenosu obrazu. Řídicí jednotka má 4 výstupy pro motory a další 2 signálové výstupy pro serva. Řídicí jednotka je z výroby ošetřena ochranným povlakem proti vlhkosti.

Schéma zapojení
