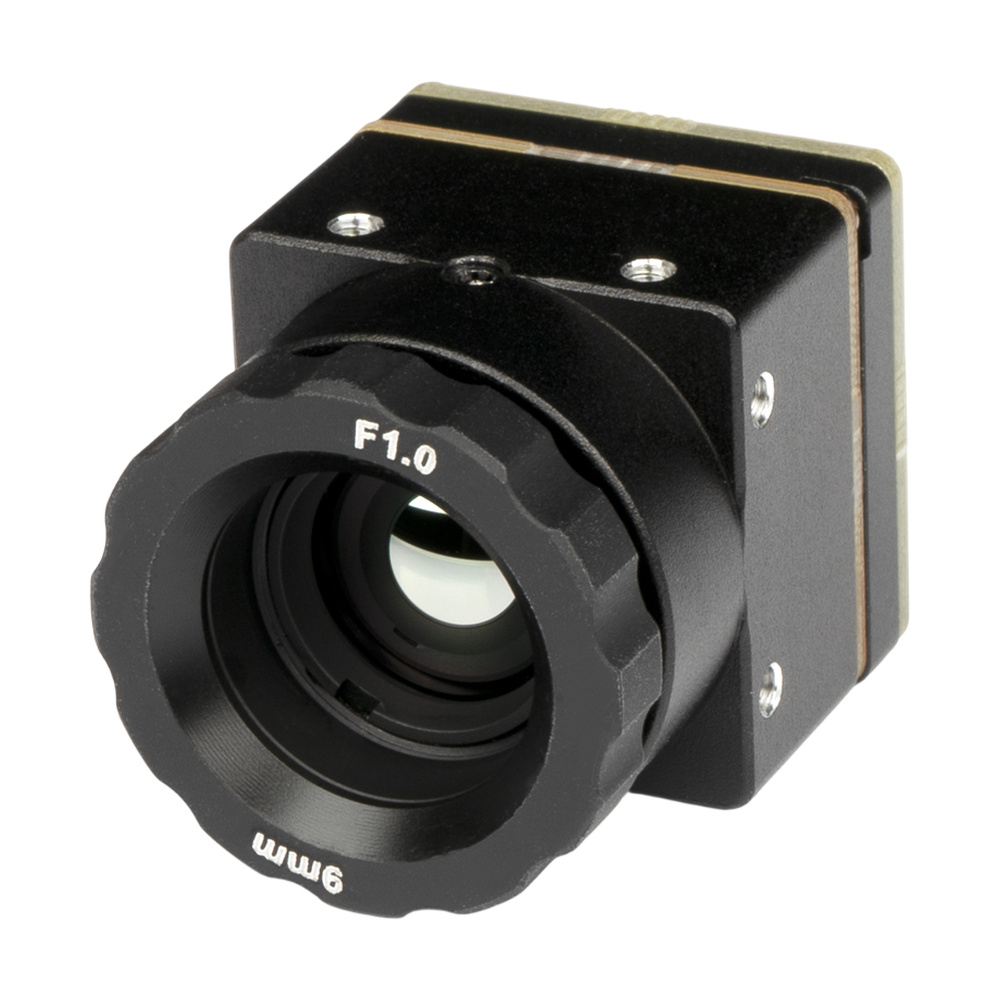

Pilotix T256 (9mm) termokamera 256×192

Pilotix T256 (9mm) je kompaktní termokamera s analogovým výstupem CVBS (PAL) určená pro integraci do menších dronů s analogovým přenosem obrazu. Kamera se hodí pro pátrací a záchranné akce, monitorování terénu a inspekce, kde je potřeba vidět tepelné stopy i ve tmě, kouři nebo mlze. Váží 20g, takže má minimální vliv na letové vlastnosti dronu.

Kamera využívá nechlazený senzor Vanadium Oxide s rozlišením 256x192 pixelů a čočku se světelností F1.0 a ohniskovou vzdáleností 9mm. Delší ohnisko dává úzké zorné pole 24,16° diagonálně (19,38° horizontálně, 14,58° vertikálně), díky kterému kamera zobrazí vzdálenější zdroje tepla s větším detailem než širokoúhlé varianty. Detektor pracuje v pásmu 8-14µm s tepelnou citlivostí NETD ≤50mK, takže rozliší i malé teplotní rozdíly ve scéně. Detektor je specifikován pro teploty scény -20 až +550°C s přesností ±2°C.

Kamera se napájí napětím 5V a spotřeba nepřesahuje 1,3W. Kabel se ke kameře připojuje 16pinovým konektorem na zadní straně desky, který kromě videa a napájení vyvádí sériovou linku a USB 2.0. Dokumentaci k nastavení kamery přes sériovou linku výrobce nezveřejnil. Tělo kamery měří 21x21x30mm včetně objektivu, tedy velikost srovnatelná s mini FPV kamerami. Pro uchycení do rámu slouží závitové otvory na horní a boční straně těla. Kamera je specifikována pro provozní teploty -40 až +80°C a odolává vibracím 6,06g a rázům 80g.

Kamera je určena pro přímou zástavbu a je dodávána v jednoduchém technickém balení bez designové krabičky.
