Pilotix F405 V3 + 60A Bluejay

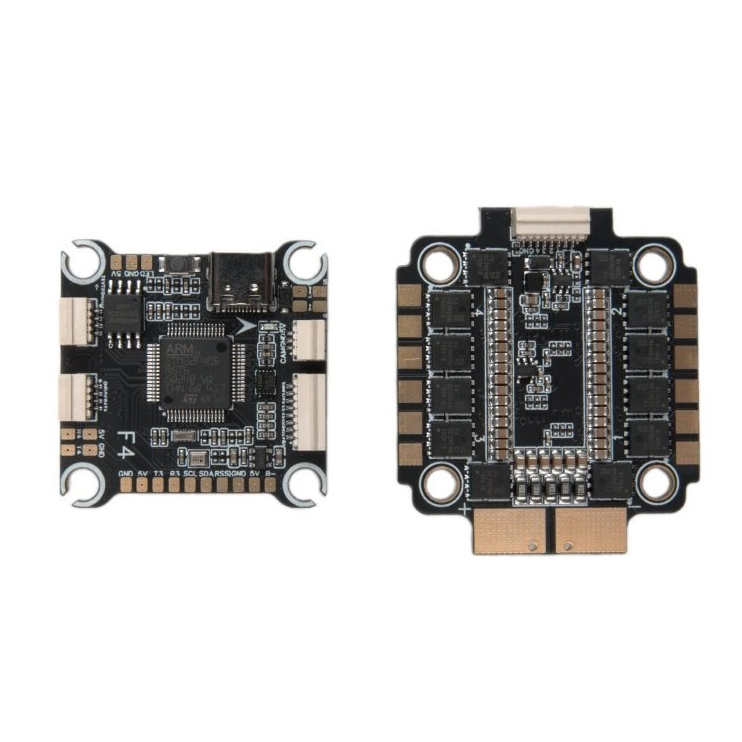

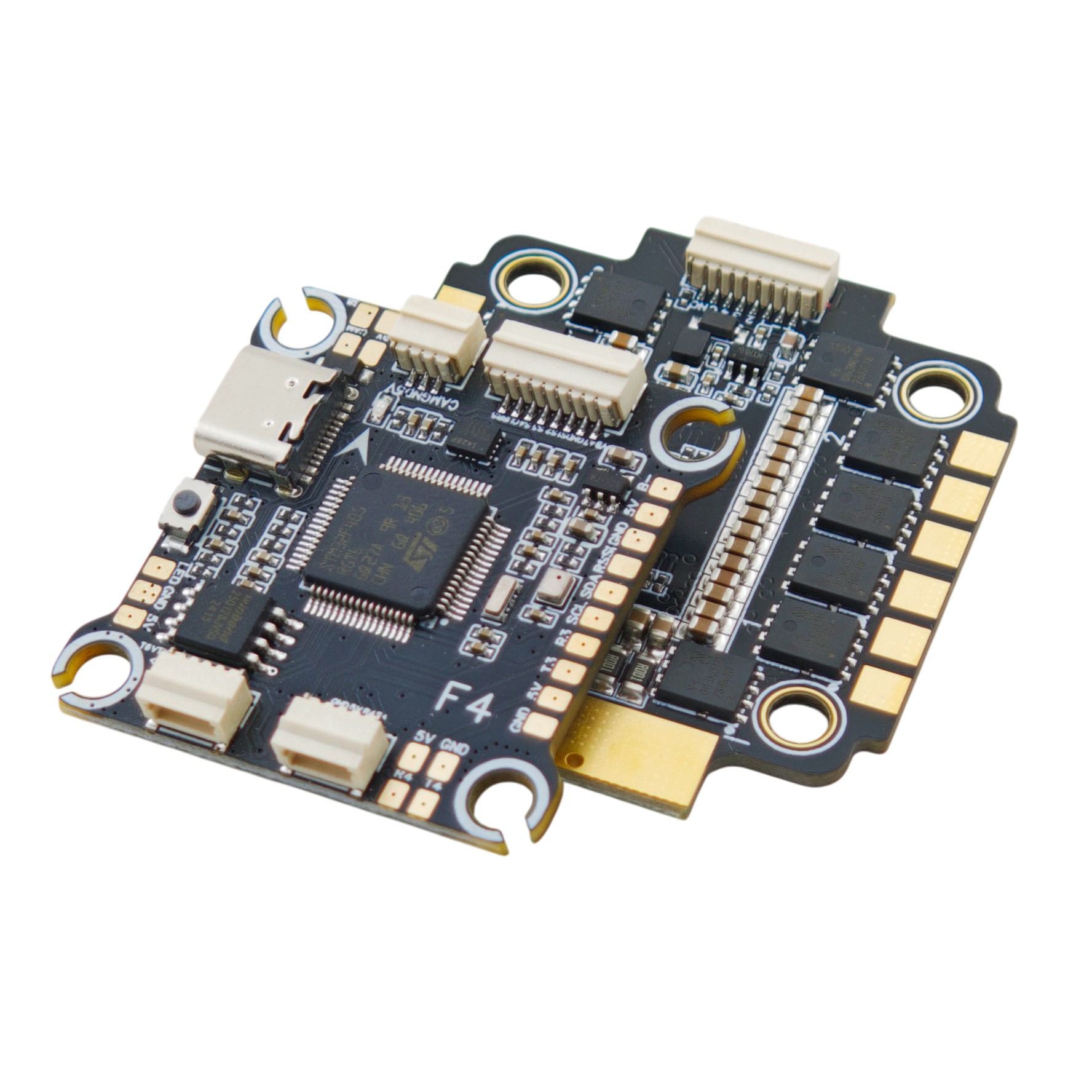

Pilotix F405 V3 + 60A Bluejay je cenově dostupný stack, který kombinuje řídicí jednotku a regulátor. Najde tak využití na výkonných 5" freestyle a závodních dronech i 7" long range strojích napájených 3-6S LiPo baterií.

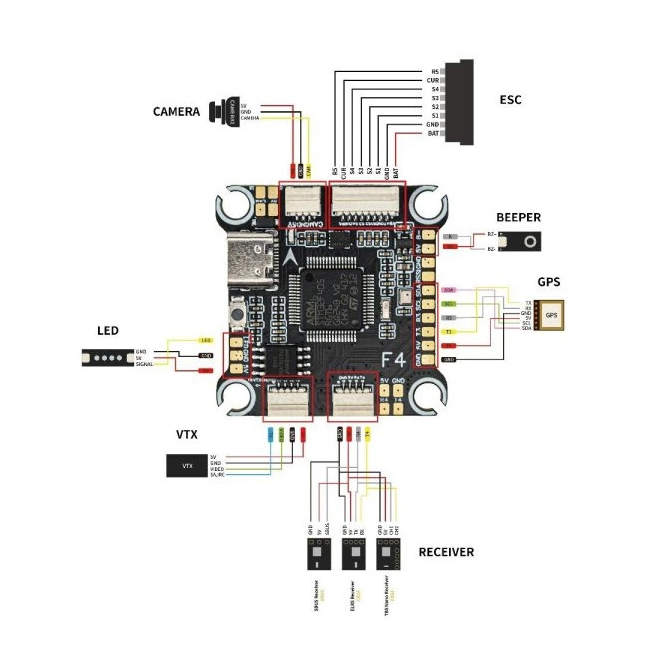

Řídicí jednotka používá procesor STM32F405 v kombinaci s gyroskopem ICM42688P. K dispozici je 16MB paměti pro blackbox, integrovaný barometr a 5V/3A i 12V/2A BEC. Deska nabízí 5 UARTů, 8 motorových výstupů, analogové OSD i konektor pro připojení DJI, lze ji tedy použít s analogovým i digitálním přenosem obrazu. Dostupné jsou také I2C pady pro připojení kompasu na GPS modulech.
Regulátor zvládne trvalý proud až 60A. Používá 8bitový firmware Bluejay (JH-30), který podporuje bidirectional DShot a RPM filtraci. Regulátor je vybaven ochrannou TVS diodou a senzorem proudu.
Klíčové vlastnosti
- Vstupní napětí: 3-6S LiPo
- MCU: STM32F405RGT6
- Gyro: ICM42688P
- Barometr: SPL06
- OSD: AT7456E
- Paměť pro blackbox: 16MB
- I2C pady: Ano
- Počet UART: 5
- Počet motorových výstupů: 8
- BEC: 5V/3A + 12V/2A
- Firmware FC: Betaflight
- Rozměr FC: 37x37 mm
- Hmotnost FC: 7,8 g
- Proud ESC: 60A
- ESC firmware: Bluejay JH-30
- Senzor proudu: Ano
- TVS dioda: Ano
- Rozměr ESC: 48x42 mm
- Hmotnost ESC: 13,5 g
- Montážní díry: 30,5x30,5 mm
Obsah balení
- 1x FC
- 1x ESC
- 1x Propojovací kabel (8pin)
- 1x Kondenzátor 35V 1000uF
- 1x Sada softmountů
