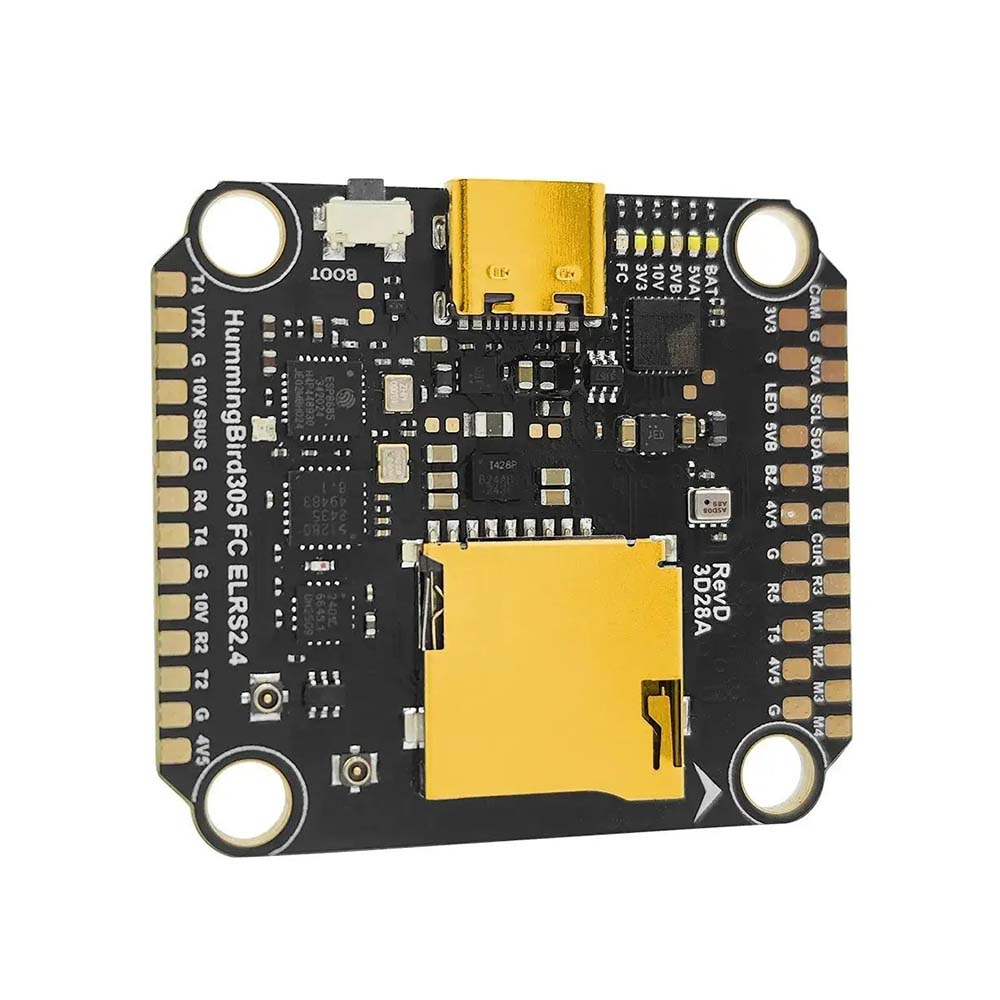

NewBeeDrone Hummingbird 305 F7 s ELRS

Hummingbird 305 F722 je výkonná řídicí jednotka s integrovaným ELRS přijímačem na frekvenci 2,4 GHz. Řídicí jednotka je kompatibilní s firmware Betaflight i iNav a hodí se tak zejména na 5" a větší drony napájené 3–8S Lipo baterií. Deska má montážní díry s roztečí 30,5×30,5 mm.

Základem řídicí jednotky je procesor STM32F722 v kombinaci s gyrem ICM42688 a barometrem SPL06 pro měření výšky. Řídicí jednotka disponuje 10V/2A BEC pro napájení video vysílače i 5V/2A BEC pro napájení GPS nebo LED diod. Na desce je OSD čip pro analogové video i konektor pro snadné připojení digitálních video vysílačů. Velkou výhodou je integrovaný 2,4GHz ELRS přijímač s duálními anténami, který usnadní stavbu dronu. Pro připojení periferií jsou k dispozici 4 UARTy a I2C sběrnice. Blackbox data jsou nahrávána na microSD kartu. Řídicí jednotka je od výroby ošetřena lakem proti vodě.

Popis desky
