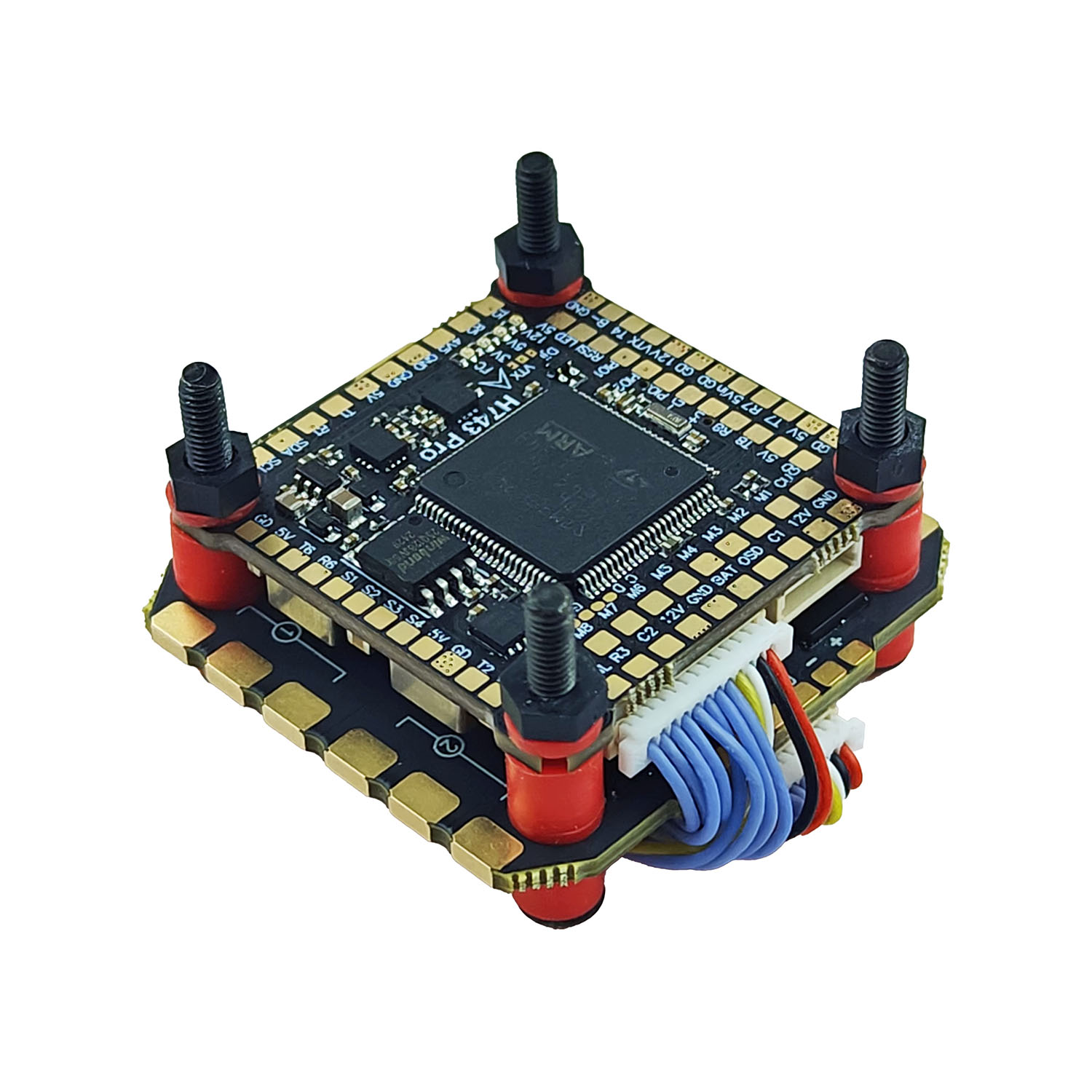

Jijie H743 + 70A je stack vhodný pro velmi výkonné freestylové drony nebo větší 7-10" drony. Stack je možné napájet 3-12S Lipo baterií. Stack obsahuje řídicí jednotku s H743 procesorem, která podporuje firmware Betaflight a Ardupilot. Deska má 8 motorových výstupů a další 4 výstupy pro serva. Disponuje duální IMU jednotkou ICM42688, barometrem SPL06 pro měření výšky, 16MB pamětí pro blackbox i 5V a 12V BECy. Deska dále nabízí 7 UART portů pro připojení periferií, I2C sběrnici pro připojení kompasu, dva přepínatelné vstupy pro připojení analogové kamery. Na desce jsou vyvedeny i pady pro připojení externího USB konektoru a 3 GPIO piny (USER 1,2,3). Připojení periferií je možné přes konektory na spodní straně desky nebo pájecí pady na horní straně desky.
Řídicí jednotka je doplněna výkonným XM-MH-70A regulátorem s napájením až 12S Lipo. Regulátor má velké pájecí pady pro snadnou instalaci. Je vybaven ochrannou TVS diodou i senzorem proudu. Regulátor používá firmware Bluejay.
Klíčové vlastnosti
- Vstupní napětí: 3–12S LiPo
- Procesor: STM32H743
- Firmware FC: Betaflight/Ardupilot (DAKEFPV H743)
- Gyroskop: duální ICM42688
- Barometr: SPL06-001
- Paměť: 16 MB Blackbox
- BEC: 5V/12V
- UART porty: 7
- Výstupy: 8 motorů + 4 serva
- Počet kamerových vstupů: 2
- Proud ESC: 70A
- Firmware ESC: Bluejay
- Montážní díry: 30,5x30,5mm
- Velikost FC: 36×36 mm
- Hmotnost FC: 10g
- Velikost ESC: 43x45,5x6,5mm
- Hmotnost ESC: 17,2g
Obsah balení
- 1x Řídicí jednotka
- 1x Regulátor
- 1x Sada softmountů
- 1x Sada kabelů
- 1x Sada šroubů
- 1x XT60 s kabelem
- 1x Kondenzátor: 1000uF 63V
