Happymodel X12 1-2S 12A AIO (FC+ESC+RX+VTX) ELRS 2.4G

Na cestě - 1. 1. 2024
Hlídej dostupnost
1 999 Kč

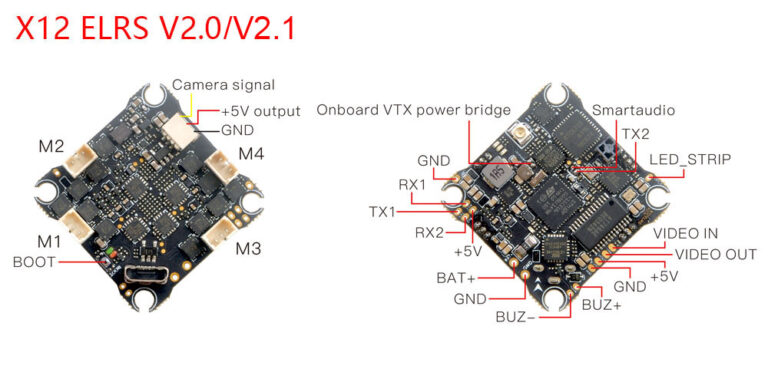

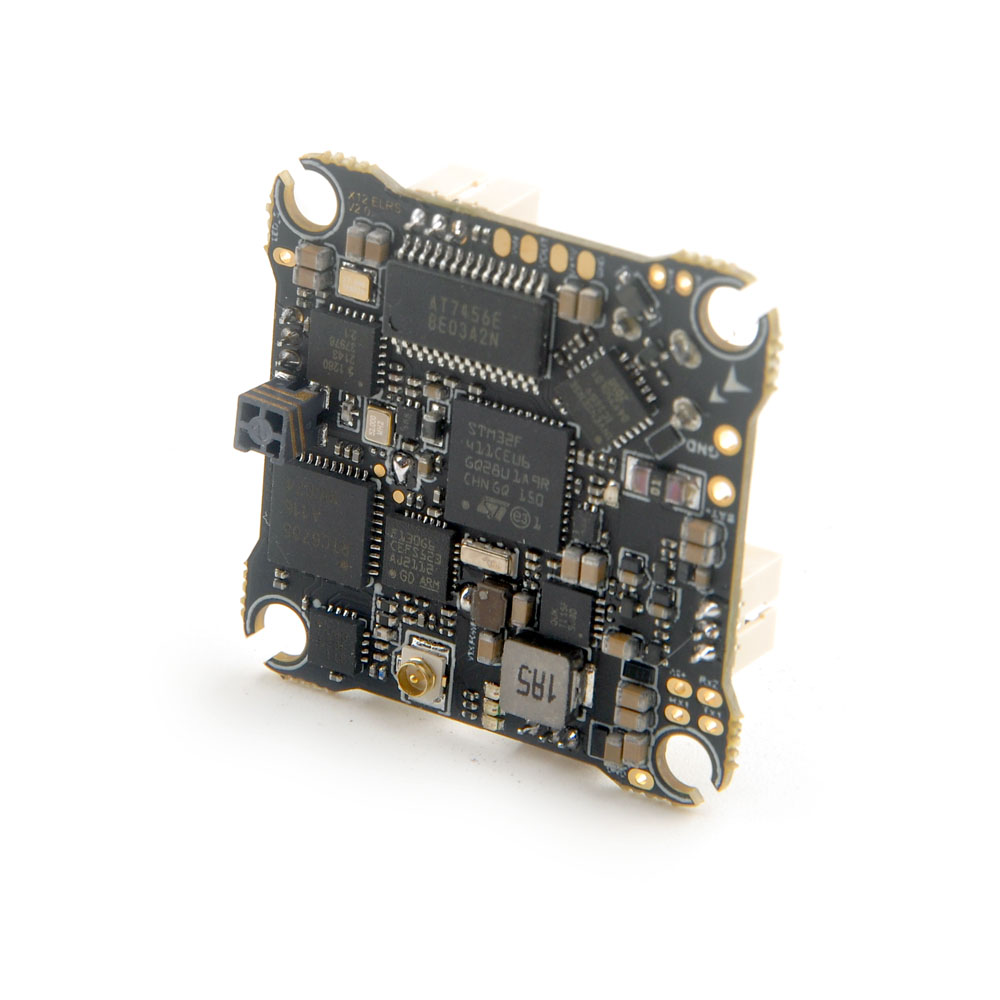

Happymodel X12 AIO je malá deska pro 1-2S Whoopy obsahující řídicí jednotku, regulátory, video vysílač i RC přijímač. Deska se tak skvěle hodí pro malé koptéry, kde každý gram hraje roli.

Základem řídicí jednotky je procesor F411 doplněný gyrem ICM20689. I při této velikosti má deska nejen senzor napětí (scale 110), ale i senzor proudu (scale 470). Regulátory s firmwarem BlHeli_S podporují napájení 1-2S baterií a proud až 12A. Jsou tak vhodné pro motory velikosti 1202-1106 a pro méně agresivní koptéry i 1404.

O přenos videa se stará video vysílač s firmwarem OpenVTX a přepínatelným výkonem 25-400mW a u.FL konektorem pro připojení antény. Video vysílač se nastavuje přes řídicí jednotku protokolem SmartAudio 2.1 nebo IRC Tramp.

Přijímač je ELRS 2.4GHz připojený přes SPI. Přijímač má integrovanou SMD anténu. SPI přijímač funguje s ELRS 2.0. Pro použití s ELRS 3.0 je potřeba Betaflight 4.4.

Video vysílač poměrně dost topí. Protože je integrovaný na desce se zbytkem elektroniky, nedoporučujeme nechávat desku dlouho zapnutou bez proudění okolního vzduchu. Pokud vypadne obraz, je třeba nechat jednotku vychladnout. V letu se deska bez problému uchladí okolním vzduchem. Nezapínejte desku bez připojené antény.


Klíčové vlastnosti

  • Procesor: STM32F411CEU6
  • Gyro: ICM20689
  • BF Target: CRAZYBEEF4SX1280
  • ESC Target: Z_H_30_REV16_7
  • Montážní díry: 25,5x25,5mm
  • Vstupní napětí: 1-2S (2,9-8,7V)
  • Senzor proudu: ANO - Scale: 470
  • BEC: 5V@1A
  • Proud regulátoru: 5A
  • FW video vysílače: OpenVTX
  • VTX protokol: SmartAudio 2.1 / IRC Tramp
  • Výkon VTX: 25mW (14dBm), 100mW (20dBm), 400mW (26dBm)

Obsah balení

  • 1x Deska
  • 1x Lineární anténa
  • 1x Sada šroubků
  • 1x Sada softmountů
  • 1x PH2.0 konektor s kabelem
