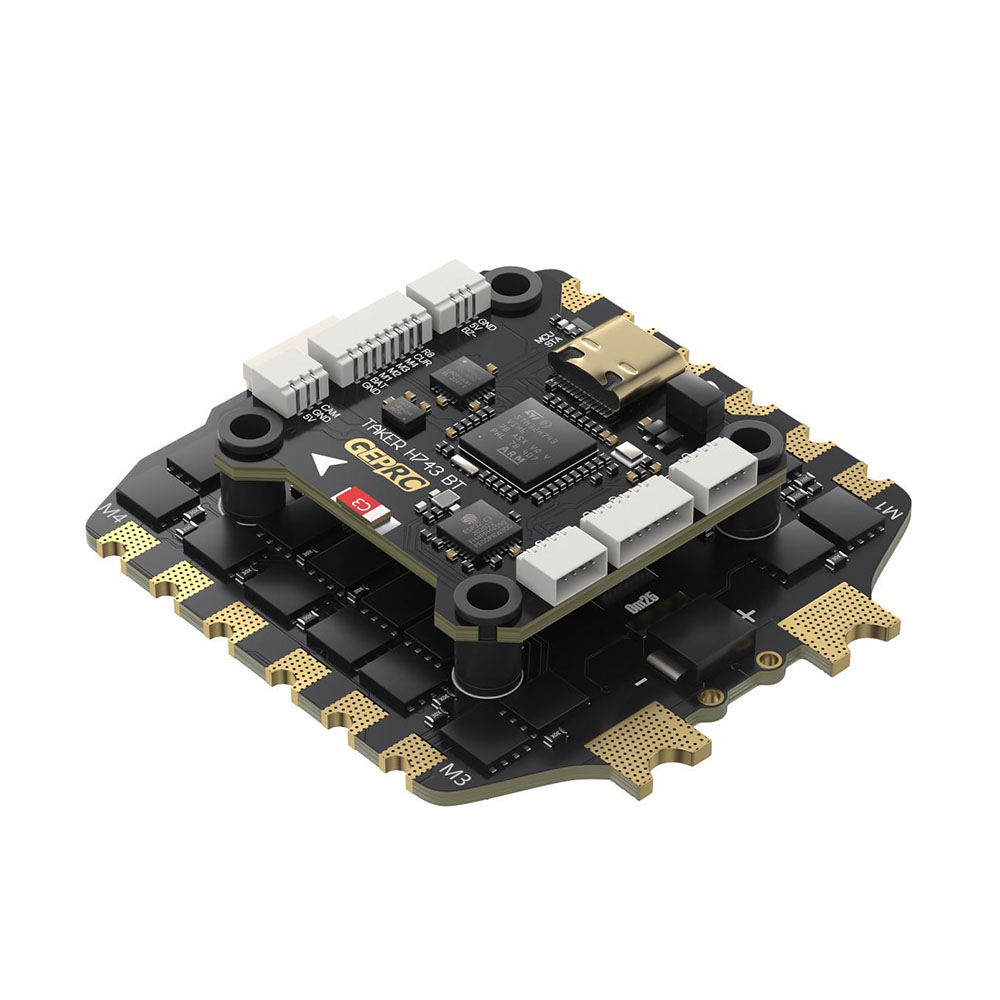

GEPRC Taker H743 BT + 80A je kombinace řídicí jednotky s výkonným regulátorem vhodná především pro velké 10-13" long-range drony napájené 3-6S LiPo baterií. Stack je kompatibilní s firmware Betaflight, iNav i Ardupilot.
Řídicí jednotka má bohatou výbavu. Základ je mikroprocesor STM32H743 v kombinaci se IMU jednotkami MPU6000 a ICM42688-P. Řídicí jednotka je také vybavena barometrem pro měření výšky, 512MB pamětí pro blackbox a Bluetooth modulem pro bezdrátové nastavení. Deska má 8 výstupů pro motory a serva. Disponuje konektory pro snadné připojení periferií bez nutnosti pájení. Pro příznivce pájených spojů jsou pájecí pady dostupné ze spodní strany desky. Pro napájení GPS modulu, RC přijímače, kamery a video vysílače má deska 5V/3A a 12V/2,5A BEC.
Stack je doplněn regulátorem Taker H80_BLS 80A 4v1. Regulátor má zdvojený počet mosfetů a zvládne tak vysoké proudy až 80A na motor. Regulátor je vybaven ochrannou TVS diodou i senzorem proudu. Taker H80 má větší rozměry cca 56x61mm a je tak třeba si ověřit, že je pro něj v rámu dostatek prostoru. Regulátory jsou kompatibilní s firmware BlHeli_S i Bluejay.
Klíčové vlastnosti
Řídicí jednotka (FC)
- MCU: STM32H743
- Vstupní napětí: 3–6S LiPo
- Montážní díry: 30.5 × 30.5 mm
- USB: Type-C
- UART porty: 7 (UART3 vyhrazen pro Bluetooth)
- IMU: MPU6000 + ICM42688-P (duální gyro)
- Blackbox: 512 MB
- Bluetooth: ano
- Barometr: ano
- OSD: Betaflight OSD (AT7456E)
- BEC: 5V/3A, 12V/2.5A
- Firmware target: GEPRC_TAKER_H743
- Rozměry: 38.5 × 38.5 mm
- Filtrace napájení: integrovaný LC filtr
- Hmotnost: 8.4 g
ESC
- Vstupní napětí: 3–6S LiPo
- Proud: 80 A
- Proudový senzor: ano
- Rozměry: 56.3 × 61.1 mm
- Montážní díry: 30.5 × 30.5 mm (otvory φ4 mm → φ3 mm se softmounty)
- Firmware target: B_X_30
- Hmotnost: 28.1 g
Obsah balení
- 1x FC
- 1x ESC
- 1x Kondenzátor
- 1x Kabel pro připojení DJI Air Unit
- 1x Kabel pro připojení FC k ESC
- 1x Kabel pro připojení přijímače
- 1x Kabel pro připojení kamery
- 1x Kabel pro připojení VTX
- 1x XT90 pigtail
- 4x M3*30 šroub
- 4x M3*25 šroub
- 8x M3 nylonové matice
- 12x Softmounty
