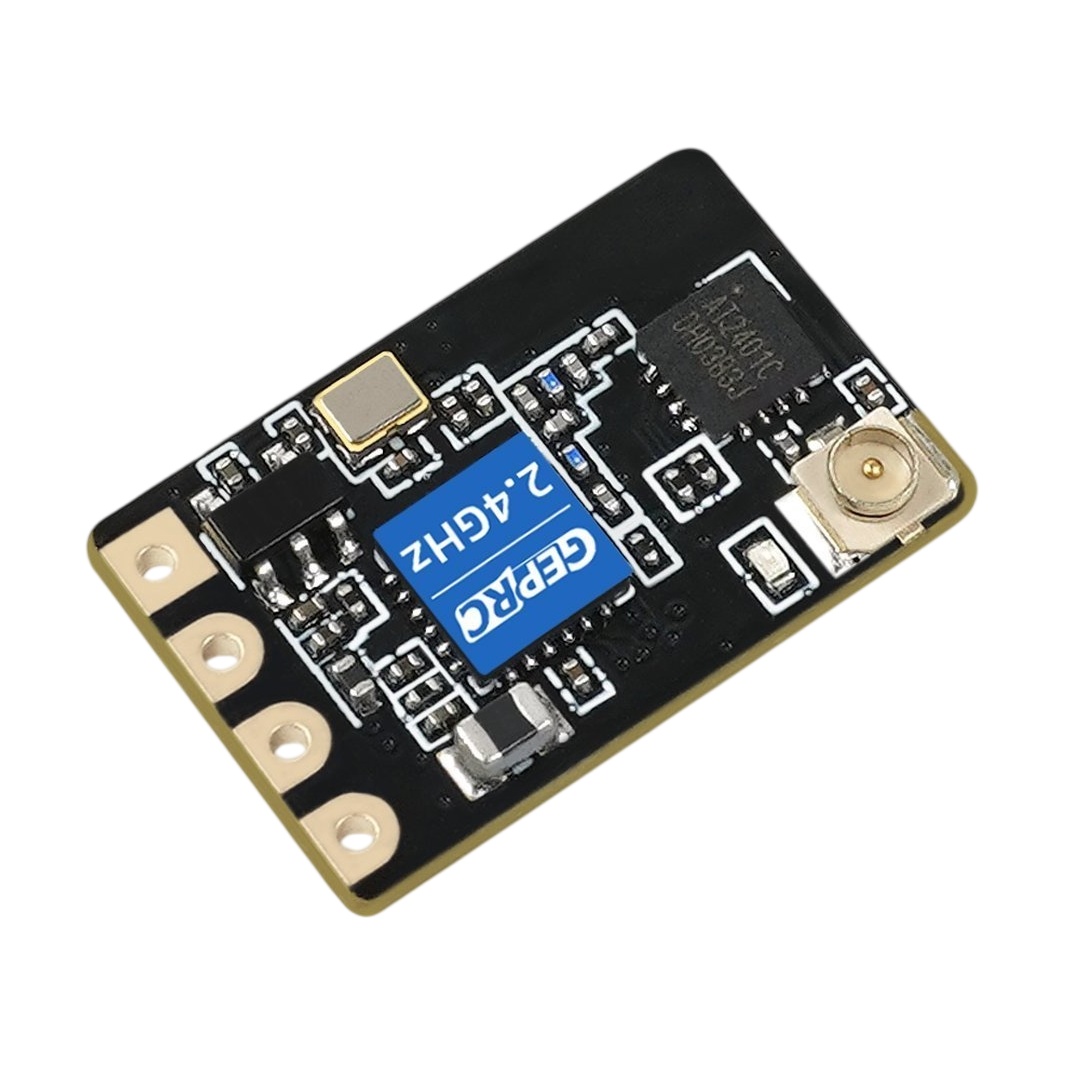

GEPRC ELRS 2.4GHz Nano PA100

GEPRC ELRS Nano PA100 je nano přijímač pro systém ExpressLRS v pásmu 2,4 GHz, vhodný pro závodní a freestyle koptéry. ExpressLRS je pokročilý open source RC systém s dlouhým dosahem, nízkou latencí a vysokou obnovovací frekvencí. Přijímač je vybaven integrovaným PA+LNA — výkonovým zesilovačem a nízkošumovým předzesilovačem. Díky tomu dosahuje výkonu telemetrie až 100 mW, takže se zpětná data z modelu dostanou k vysílačce i na větší vzdálenost. Předzesilovač zároveň zesiluje slabý přijímaný signál před vstupem do rádiového čipu.

Přijímač je postaven na kombinaci ESP8285 a rádiového čipu Semtech SX1281 a zvládá obnovovací frekvenci až 1000 Hz. Přijímač je vybaven TCXO („temperature compensated crystal oscillator“). Jde o tepelně kompenzovaný krystal, který drží stabilní frekvenci oscilátoru i při výkyvech teplot, takže spojení nekolísá v mrazu ani po zahřátí modelu. Dodávaná anténa má celkovou délku 95 mm a připojuje se přes konektor IPEX1. Vstupní napětí je 5 V a pady RX, TX, 5V a GND jsou vyvedené na obou stranách desky, takže se pájí z té strany, která ve stavbě lépe vychází. Firmware se aktualizuje přes WiFi díky vestavěné WiFi anténě, případně přes UART nebo Betaflight passthrough.
