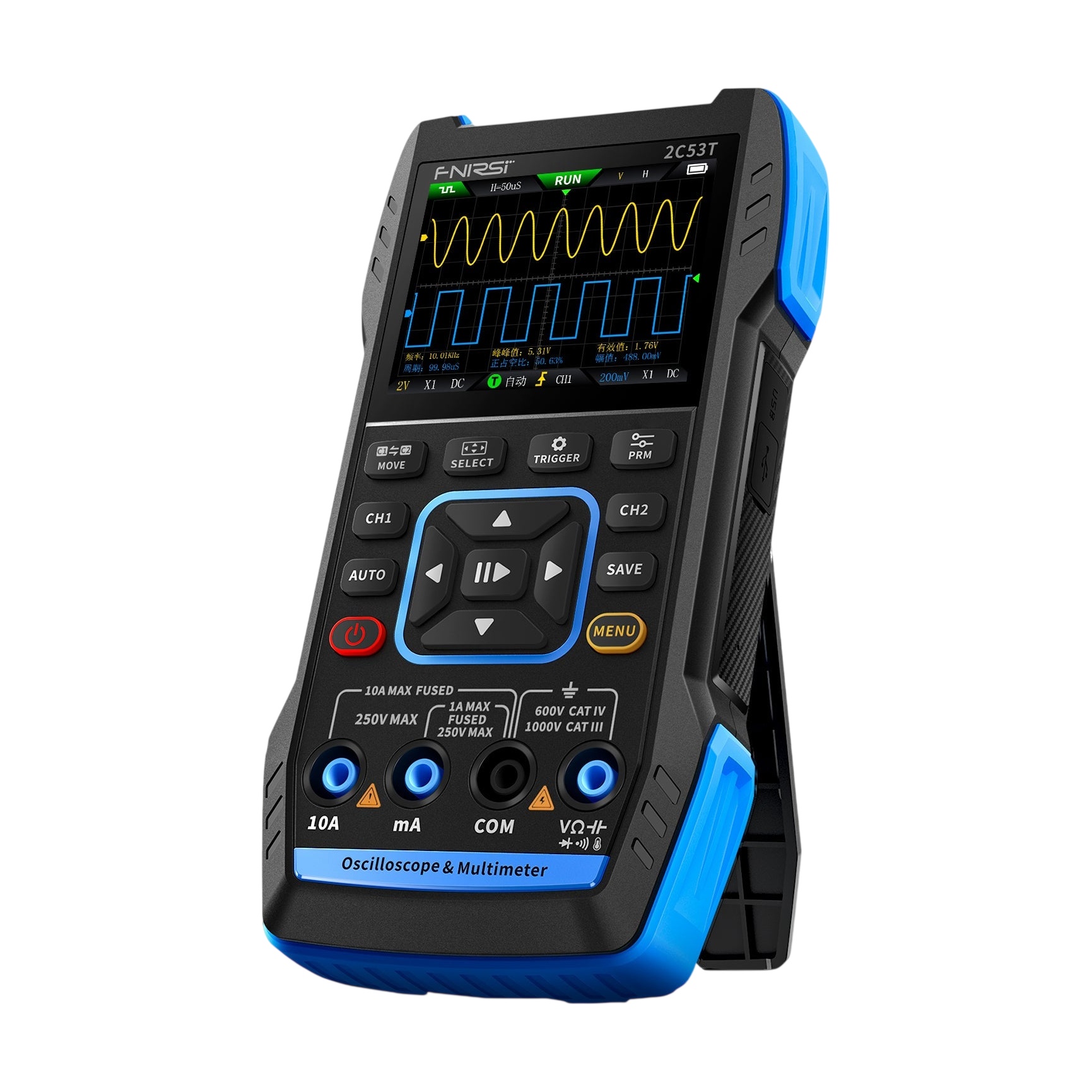

Fnirsi 2C53T 3v1 Digitální osciloskop, multimetr a generátor signálu

FNIRSI 2C53T je kompaktní 3v1 měřicí přístroj vhodný pro diagnostiku, opravy a vývoj elektroniky. V jednom těle kombinuje dvoukanálový osciloskop, digitální multimetr a generátor signálu, takže dokáže zobrazit průběh signálu, změřit běžné elektrické veličiny i vytvořit testovací signál bez nutnosti nosit tři samostatná zařízení. Osciloskop staví na architektuře FPGA + MCU + ADC a obsahuje vestavěný modul vysokonapěťové ochrany, vestavěná baterie navíc umožňuje práci i bez připojení do sítě.

Osciloskop pracuje se vzorkovací frekvencí 250MSa/s na dvou kanálech s analogovou šířkou pásma 50MHz, nezávisle na obou kanálech. Časová základna je nastavitelná od 10ns do 20s, vertikální citlivost v rozsahu 10mV až 10V na dílek, vstupní impedance 1MΩ. Díky vysokonapěťové ochraně dokáže měřit napětí až do ±400V. Pro zachycení signálu jsou k dispozici režimy spouštění Auto, Normal a Single s volbou náběžné nebo sestupné hrany, přístroj podporuje AC i DC vazbu a zobrazení Y-T, rolování nebo X-Y. Doplňkem jsou 8 základních matematických operací a FFT analýza, nastavitelná perzistence (vypnuto/500ms/1s/nekonečná) a kurzorové měření. Zachycené průběhy lze uložit jako snímek obrazovky nebo exportovat pro pozdější porovnání či dokumentaci, k přístroji se lze připojit i přes USB-C.

Integrovaný digitální multimetr s rozlišením 4½ číslice (20000 counts) měří stejnosměrné i střídavé napětí a proud, odpor, kapacitu a teplotu, nechybí test diod ani akustická kontrola vodivosti. Automatický režim sám rozezná, zda je na vstupu napětí nebo odpor, a přepne odpovídající rozsah. Napětí lze měřit do 1000V DC a 750V AC, proud do 9,999A v obou směrech, odpor až do 19,999MΩ a kapacitu do 99,99mF, teplotní čidlo pokryje rozsah -55 až 1300°C.

Třetí částí přístroje je jednokanálový DDS generátor signálu s frekvenčním rozsahem 1Hz až 50KHz (krok 1Hz) a nastavitelnou amplitudou 0,1-3,0V. Nabízí 13 tvarů průběhu – sinusový, obdélníkový, pilový, půlvlnu, plnou vlnu, kladný a záporný schodovitý průběh, exponenciální nárůst i pokles, pulz, multitón, sinc pulz a Lorentzův šum – a slouží jako zdroj testovacího signálu bez nutnosti připojovat další zařízení.

Ovládání zajišťuje 2,8" barevný displej s rozlišením 320x240 v kombinaci s fyzickými tlačítky. Napájení obstarává vestavěná lithiová baterie 3000mAh s výdrží až 6 hodin, dobíjení probíhá přes konektor USB-C (5V/1A). Kompaktní tělo o rozměrech 167x89x35mm a hmotnosti 300g se pohodlně vejde do brašny s nářadím.
