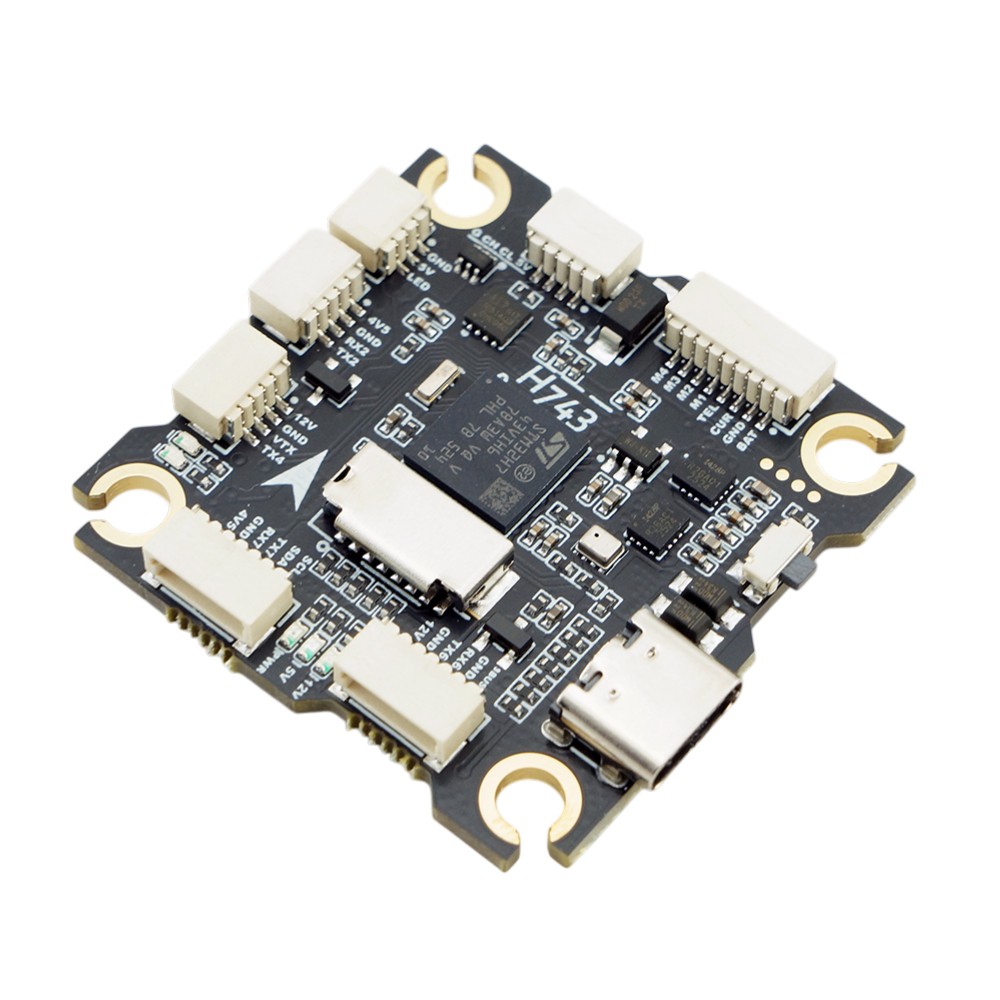

BrotherHobby Returner H743 je výkonná řídicí jednotka vhodná pro freestylové i long-range drony napájené 3–8S LiPo bateriemi používající firmware Betaflight nebo ArduPilot.

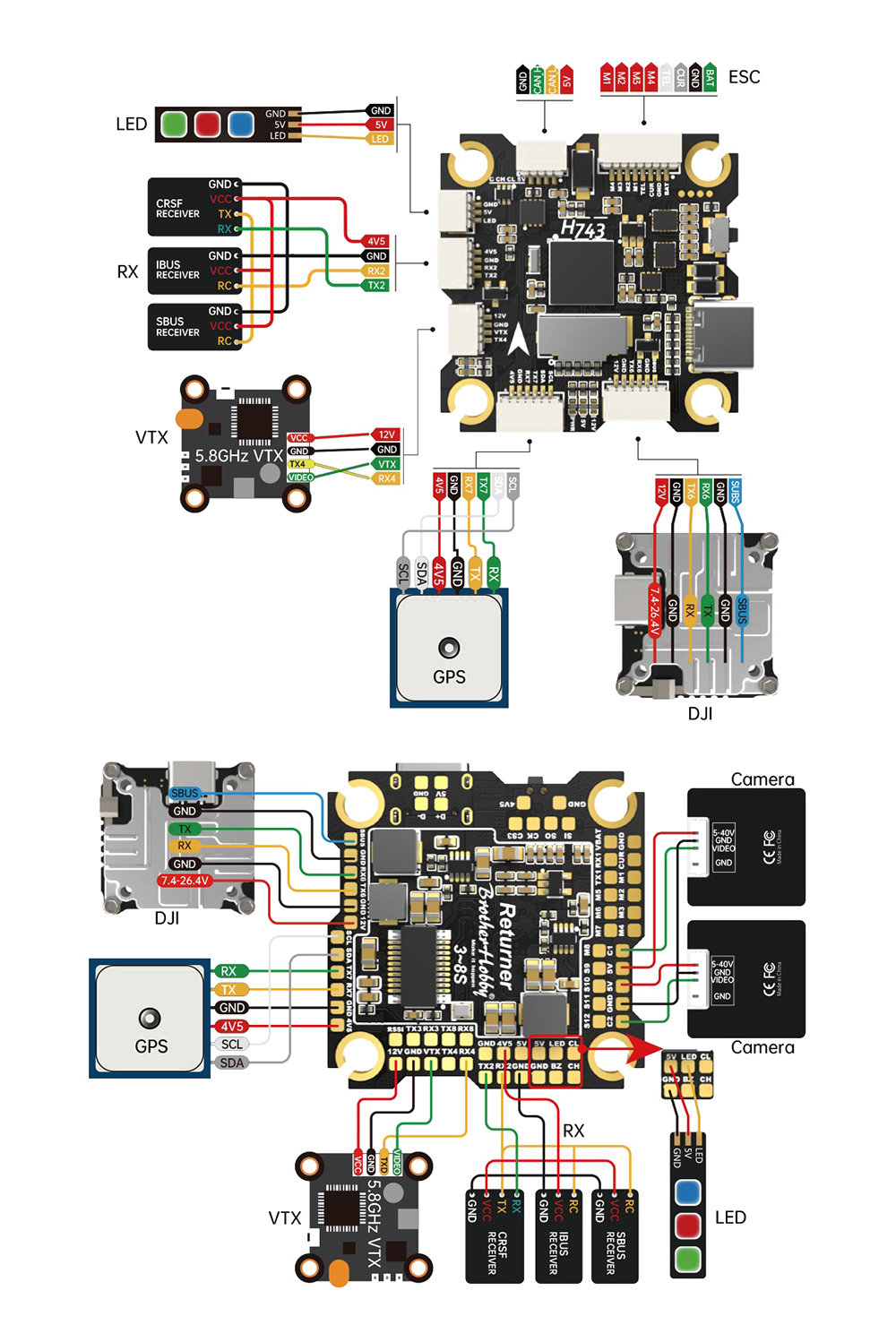

Řídicí jednotka používá procesor H743 v kombinaci se dvěma IMU jednotkami ICM-42688. Dále disponuje barometrem pro měření výšky, OSD čipem pro analogové video, slotem pro microSD kartu i 5V a 12V BECy. Deska má 12 PWM výstupů pro připojení motorů nebo serv. K dispozici je také 7 UARTů, I2C sběrnice i CAN sběrnice pro připojení dalších periferií. Deska umožňuje zapojení dvou analogových kamer, mezi kterými lze přepínat. Pro nastavení je deska vybavena USB-C konektorem. Dostupné jsou také pady pro připojení externího USB konektoru. Pro snadné zapojení je deska vybavena konektory. Pro příznivce pájení jsou dostupné pady na spodní straně desky.
Klíčové vlastnosti
- Vstupní napětí: 3-8S
- BEC: 5V@2A, 12V@2A
- MCU: STM32H743VIH6
- Gyro: 2x ICM42688
- Barometr: SPL06-001
- OSD: Ano
- Blackbox: SD karta
- Počet UARTů: 7
- Počet PWM výstupů: 12
- I2C: Ano
- CAN: Ano
- Duální vstup kamery: Ano
- Montážní díry: 30,5x30,5mm
- Velikost: 38,5x38,5mm
- Hmotnost: 9g
Obsah balení
- 1x Řídicí jednotka
- 1x Sada kabelů
- 1x Sada softmountů
