BetaFPV Air Brushless G4 5v1 (FC+ESC+ELRS RX+VTX)

BETAFPV Air Brushless G4 5IN1 V1 je ultralehká AIO deska určená pro 1S TinyWhoopy a další malé FPV drony. Deska obsahuje řídicí jednotku, regulátory, RC přijímač, analogový video vysílač a OSD čip. Pro zachování nízké hmotnosti je deska na tenkém PCB o tloušťce 0.8mm. Deska je tak vhodná především pro zkušenejší piloty, kteří hledají co nejlehčí řešení. Pro začínající piloty je vhodnější odolnější alternativa BETAFPV Matrix, která je také snadnější na stavbu. Deska má externí USB port, který se připojuje přes SH1.0 konektor.

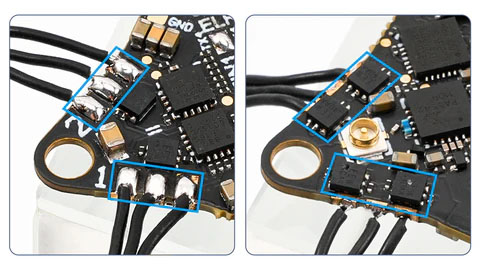

Řídicí jednotka je vybavena procesorem STM32G473 a gyroskopem ICM42688P. K dispozici je také 16MB paměť pro blackbox. Integrované 4v1 regulátory zvládnou proud 5A a používají firmware Bluejay. Motory se na desku pájí. Při pájení doporučujeme dbát zvýšené opatrnosti. Při velkém zahřátí desky hrozí riziko odpájení komponent na druhé straně.

Vestavěný 5,8GHz video vysílač umožňuje přenos analogového obrazu s výkonem 25/100/200/400 mW. Díky podpoře protokolu SmartAudio je nastavení vysílače snadné skrz Betaflight. Pro indoor létání se z důvodu snížení tepla a spotřeby bateriie doporučuje používat 25-100mW. Anténa se připojuje přes u.FL konektor. RC přenos zajištuje integrovaný ELRS 2.4GHz přijímač připojený přes UART. UART propojení je na desce dostupné a v případě potřeby lze integrovaný přijímač odpojit a připojit přijímač externí. Interní ELRS přijímač používá drátovou anténu napájenou přímo na desku.

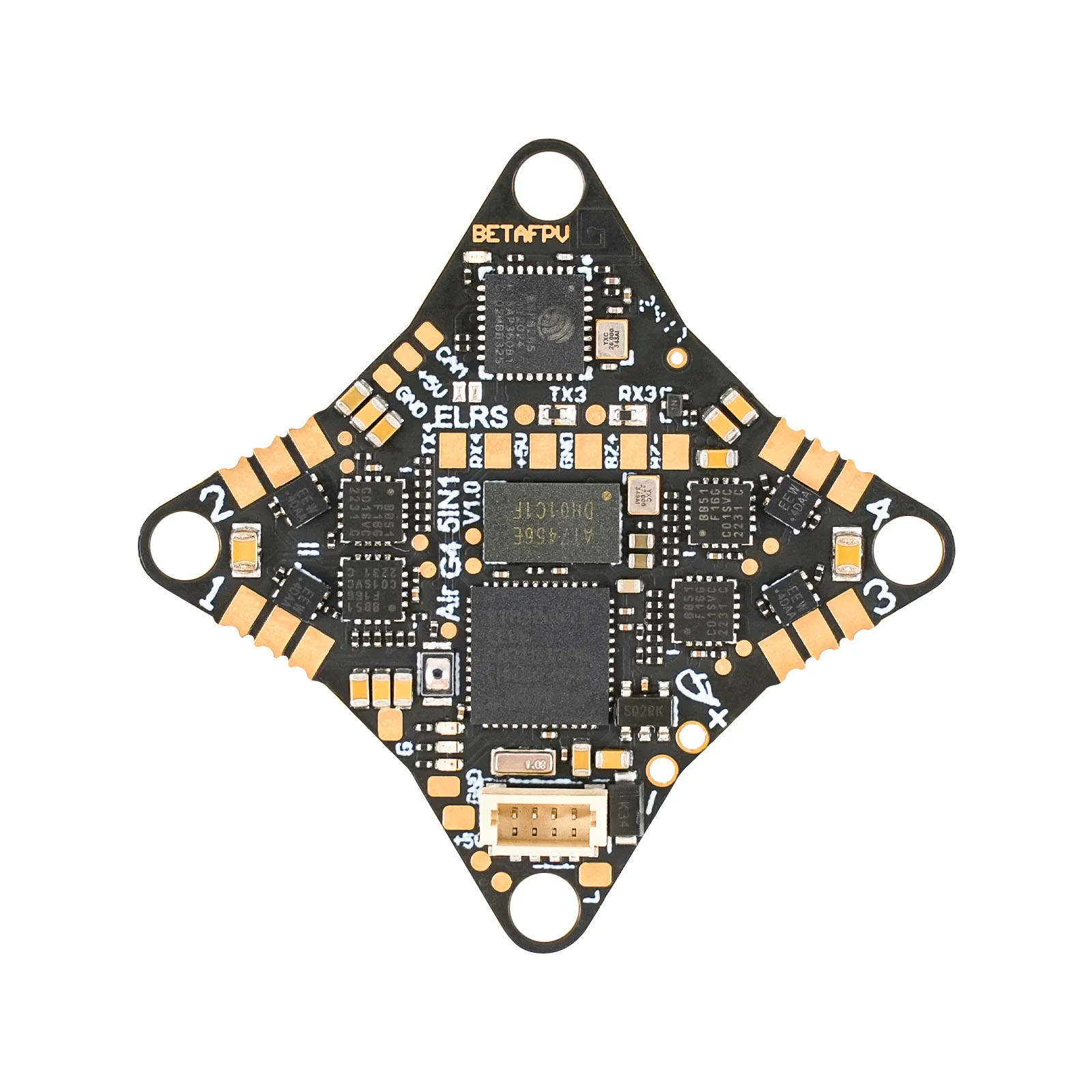

Popis desky
