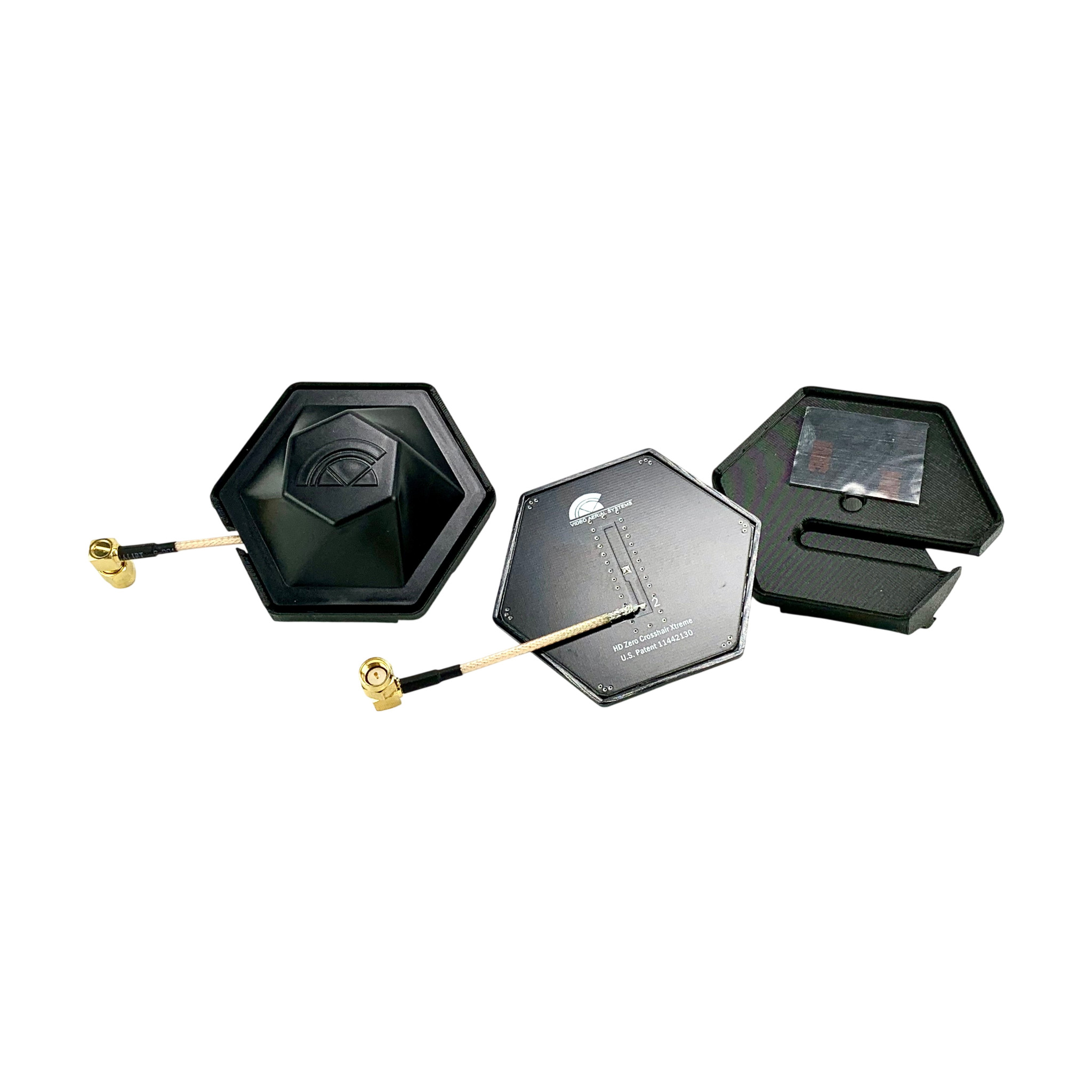

VAS Crosshair Xtreme HDZero 5.8GHz - 22mm RHCP 90° SMA 2ks

VAS Crosshair Xtreme je pár směrových antén s pravotočivou polarizací RHCP, konektorem SMA 90° a ziskem 10,25 dBic pro pásmo 5300-6400 MHz. Sada je připravená přímo pro brýle HDZero Goggle V1/V2, obsahuje levý i pravý držák, který se jen nasune na kolejnicový systém („rail system“) brýlí. Anténa pracuje s analogovým i digitálním přenosem obrazu v pásmu 5.8 GHz.

HDZero pracuje se dvěma nezávislými přijímači, jedním na levé a druhým na pravé straně brýlí, a z obou signálů skládá výsledný obraz. Pár Crosshair Xtreme této architektury využívá k prostorové diverzitě. Obě antény míří dopředu před pilota, tedy tam, kde je dosah a průnik signálu potřeba nejvíc, a zároveň jsou od sebe rozestoupené, takže se navzájem doplňují při odrazech a částečných zákrytech.

Anténa staví na patentované technologii vektorového fázování („vector-phasing“), chráněné patentem US11442130. Ta dává přenášenému signálu plynulou rotaci a omezuje krátké výpadky, které přijímač u jiných antén vidí jako rozpad obrazu. Změřený axiální poměr 0,99 znamená velmi čistou kruhovou polarizaci, díky které anténa účinněji potlačuje odrazy a signál opačné polarizace. Široké pásmo pokrývá kromě běžných 5.8 GHz kanálů i nižší 5.3 GHz a horní 6 GHz rozsah.

Vyzařovací paprsek je 120°, pokles o -3 dB nastává až při vychýlení ±30° od osy. Na směrovou anténu jde o neobvykle široký záběr. Anténa je tolerantní k pohybu modelu i k natočení hlavy a nevyžaduje přesné míření, což je pro montáž přímo na brýle zásadní. Přesto zůstává směrová a nedoporučujeme ji používat jako jedinou anténu přijímače. Výrobce doporučuje doplnit ji na horních portech brýlí všesměrovými anténami VAS Victory (prodávanými samostatně). Směrové antény zajistí dosah a průnik signálu skrz stromy a budovy, všesměrové pokryjí blízké okolí, starty a přistání.

Držáky jsou 3D tištěné a dodávají se v černé barvě. Pokud je potřeba jiná barva nebo se držák poškodí, VAS zveřejnil 3D model k vlastnímu tisku a doporučuje pro něj PLA+ nebo PETG kvůli lepší odolnosti proti teplu na slunci.

Video Aerial Systems (VAS) je americká společnost zaměřující se na vývoj a výrobu antén. Vlastní několik vlastních patentů a jejich antény patří mezi absolutní špičku.
