VAS Helical 5.8GHZ - 71mm LHCP SMA

VAS Helical je směrová anténa s levotočivou kruhovou polarizací LHCP, konektorem SMA a ziskem 9,5 dBic pro pásmo 5600-5980MHz. Je určena pro přijímací stranu FPV brýlí, groundstation nebo diverzitního přijímače. Frekvenční rozsah pokrývá všechny běžné 5.8GHz kanály.

Helical anténa má zářič stočený do šroubovice nad kovovým reflektorem. Mezi závity je vzduch, který jako dielektrikum vykazuje nižší ztráty než sklolaminát u plochých patch antén – helical proto při srovnatelných rozměrech dosahuje vyšší účinnosti. Zisk určuje počet závitů, tento model jich má pět. V řadě VAS jde o prostřední velikost mezi třízávitovým modelem se ziskem 7,5 dBic a desetizávitovým Black Cannon s 12,5 dBic.

Vyzařovací paprsek je 105°, pokles o -3 dB nastává při vychýlení ±32,5° od osy. Na směrovou anténu jde o široký záběr. Anténa je tolerantní k pohybu modelu i k natočení hlavy a nevyžaduje přesné míření, což ji předurčuje k montáži přímo na brýle. Přesto zůstává směrová a nedoporučujeme ji používat jako jedinou anténu přijímače. Ideální je kombinace na diverzitním přijímači s všesměrovou anténou, například VAS Ion Pro nebo Victory (prodávané samostatně). Směrová anténa zajistí dosah a průnik signálu skrz stromy a budovy, všesměrová pokryje blízké okolí, starty a přistání.

Kruhová polarizace potlačuje odrazy („multipath“) a signál opačné polarizace. Výrobcem udávaný axiální poměr je 0,82.

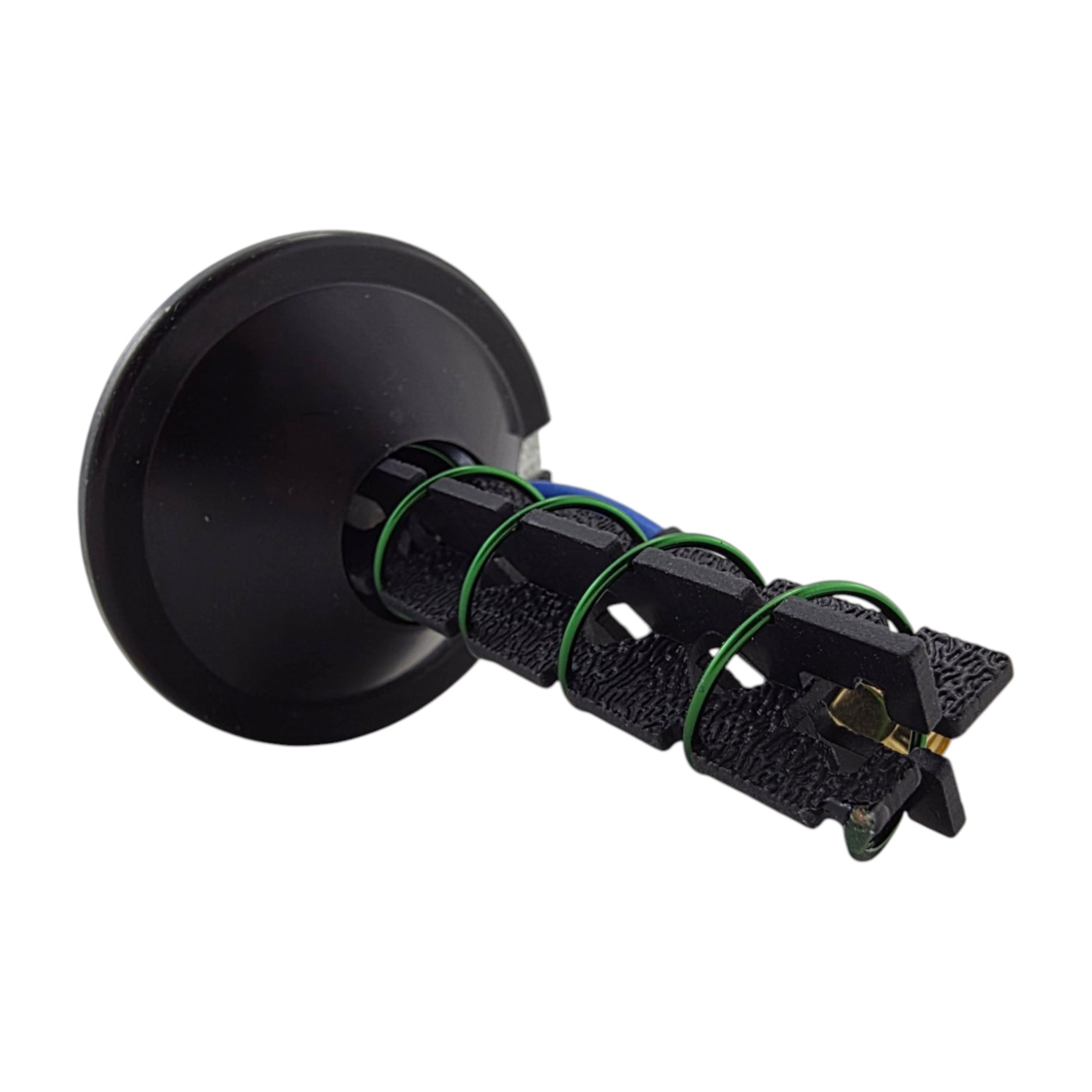

Šroubovice je z izolovaného drátu navinutá na plastovém nosníku nad kruhovým reflektorem. Anténa se připojuje polotuhým koaxiálním kabelem s rovným SMA konektorem. Kabel si sám drží nastavený tvar, takže anténa po uchycení na brýle nepotřebuje dodatečnou oporu a nesklápí se. Pro přijímače s konektorem RP-SMA je součástí balení redukce. Přiložený plastový klíč VAS Finger Wrench slouží k dotažení konektoru bez nářadí.

Video Aerial Systems (VAS) je americká společnost zaměřující se na vývoj a výrobu antén. Založil ji v roce 2011 Alex Greve, ve FPV komunitě známý jako IBCrazy. Vlastní několik vlastních patentů a jejich antény patří mezi absolutní špičku.
