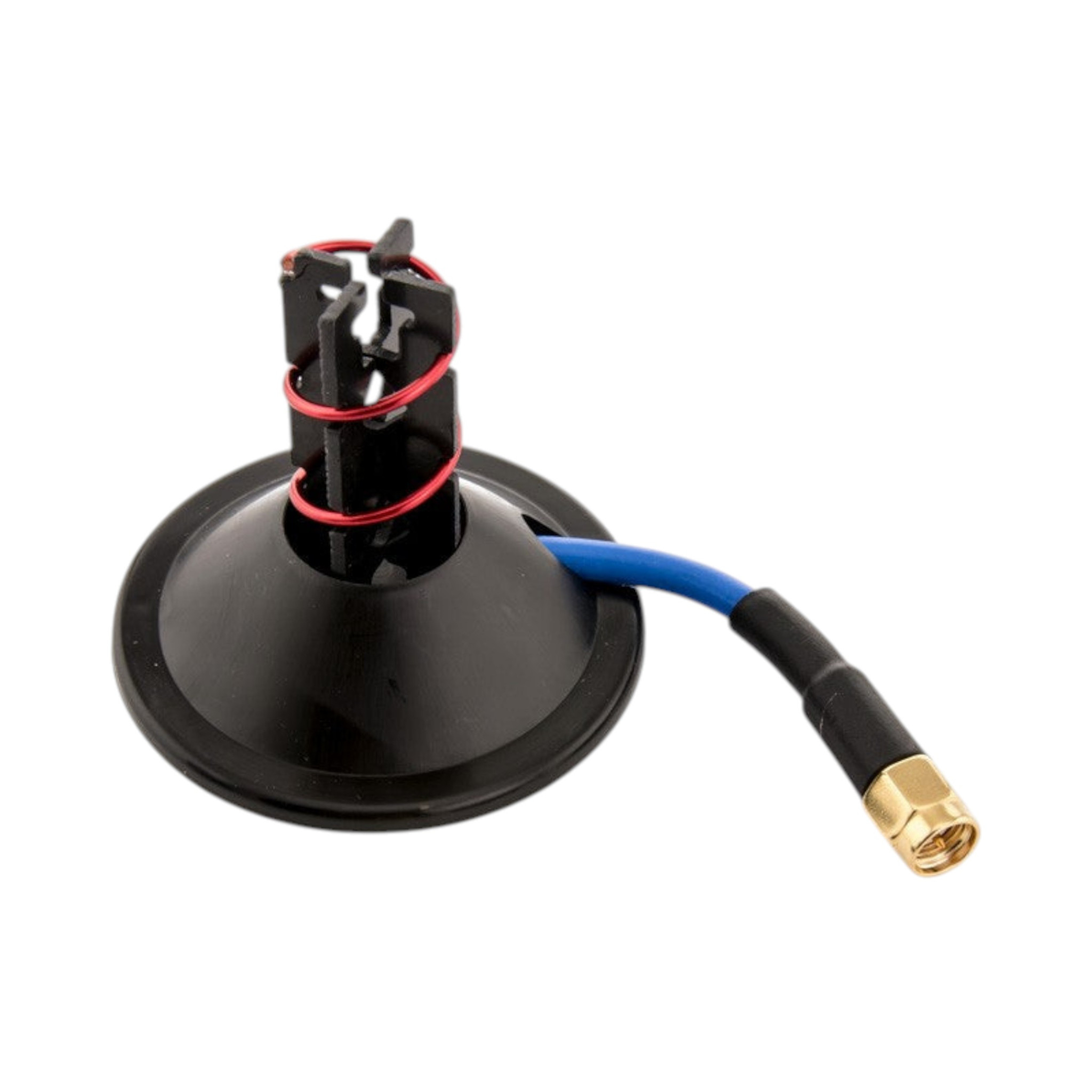

VAS 3-Turn Helical 7.5dBi

Video Aerial Systems (VAS) je americká společnost zaměřující se na vývoj a výrobu antén. Vlastní několik vlastních patentů a jejich antény patří mezi absolutní špičku.

VAS 3-Turn Helical 7.5dBi je směrová anténa s pravotočivou polarizací RHCP, konektorem SMA a ziskem 7,5dBi pro pásmo 5,6-5,96GHz. Hodí se pro přijímací stranu — přímo na FPV brýle se zabudovaným přijímačem, na samostatný videopřijímač nebo groundstation. RHCP polarizace je vhodná pro analogový přenos videa nebo HDZero. Na dronu ji doplní všesměrová anténa se stejnou polarizací.

Helix („helical“) je šroubovicová anténa. Zářič tvoří vodič stočený do šroubovice a počet závitů určuje zisk — čím víc závitů, tím vyšší zisk a užší paprsek. Tento model má 3 závity a v řadě 5,8GHz helixů VAS má proto nejnižší zisk a nejširší záběr. Šroubovice vytváří kruhovou polarizaci s velmi dobrým axiálním poměrem. Axiální poměr udává, jak přesně je vyzařovaná vlna kruhová; čím je lepší, tím menší jsou ztráty mezi vysílačem a přijímačem a tím lépe anténa potlačuje odrazy od terénu a překážek („multipath“).

Vyzařovací paprsek je 120°, což je na směrovou anténu široký záběr a výhoda nižšího zisku. Anténa je tolerantní k pohybu modelu i k natočení hlavy a nevyžaduje přesné míření, hodí se proto k montáži přímo na FPV brýle. Několik postranních laloků („side lobes“) navíc zachytí signál i mimo hlavní paprsek. Ideální je kombinace na diverzitním přijímači s všesměrovou anténou: směrová zajistí dosah a průnik signálu skrz stromy a budovy, všesměrová pokryje blízké okolí, starty a přistání.

Anténa nemá samostatný držák, nese ji její vlastní koaxiální kabel. Ten je tuhý a drží tvar — ohne se o 90° na kteroukoli stranu, anténu bez problému unese a dovolí ji nasměrovat jinam, než míří přijímač. Na brýle se zapojí přímo do SMA konektoru přijímače, buď rovně, nebo přes 90° SMA adaptér.
