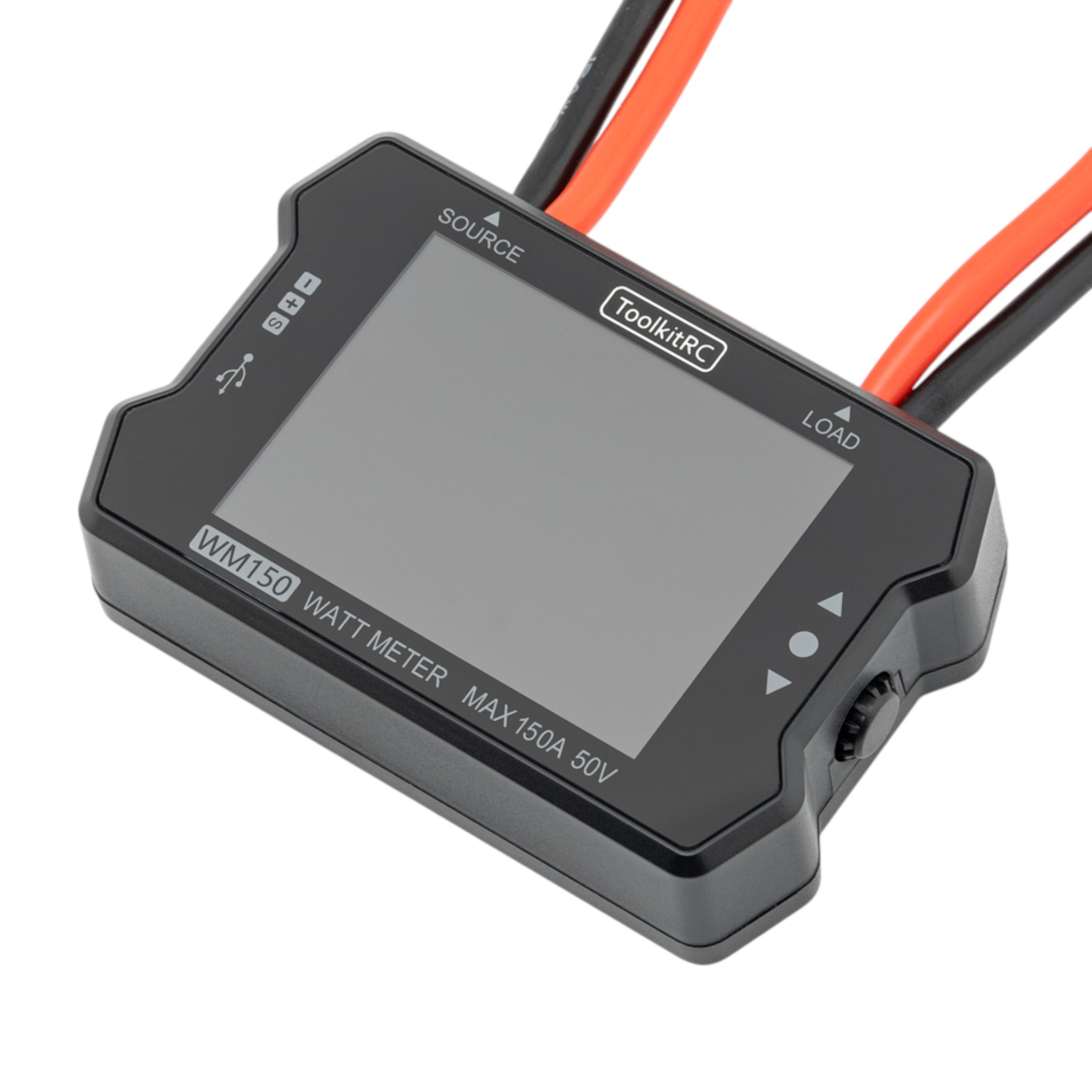

ToolkitRC WM150 wattmetr 1-50V/150A

ToolkitRC WM150 je digitální wattmetr pro měření napětí, proudu a výkonu v napájecích obvodech RC modelů a FPV dronů. Zapojuje se mezi zdroj (baterii) a spotřebič, takže ukáže skutečný odběr pohonné sestavy, regulátoru nebo celého stroje. Pracuje v rozsahu 1-50V a změří proud až 150A s přesností 10mA. Umí také generovat PWM signál pro řízení regulátoru nebo serva, takže poslouží i k testům motorů a vrtulí na stole bez vysílačky a přijímače.

Na zadní straně má čtyři porty: vstup SOURCE pro zdroj, výstup LOAD pro spotřebič, signálový port a USB. Napájí se přímo z měřeného zdroje. Když je vstupní napětí nižší než 6V, potřebuje navíc napájení přes USB (5V/1A), jinak se nespustí nebo spustí alarm nízkého napětí. S napájením z USB tak změří i nízkonapěťové obvody, třeba s 1S baterií.

Hodnoty ukazuje na barevném 2,4" TFT displeji s rozlišením 320x240. Vlevo je ručičkový ukazatel proudu, uprostřed sloupcový ukazatel výkonu ve wattech a vpravo číselné údaje: vstupní napětí, spotřebovaná kapacita, doba měření v sekundách a parametry výstupního PWM signálu. Kapacita se sčítá průběžně a jednotka se přepíná sama – do 1Ah v mAh, nad ní v Ah. Spodní část displeje vykresluje průběh proudu na výstupu v čase, díky čemuž jsou dobře vidět proudové špičky, například při prudkém přidání plynu.

Výstupní PWM signál má pevnou periodu 20ms (50Hz) a šířku pulzu 1000-2000µs s přesností 1µs. Šířka pulzu se nastavuje otočným knoflíkem na přední straně a stiskem knoflíku se hodnota uzamkne. Knoflík tak slouží jako plynová páka: regulátor se připojí na signálový port, wattmetr se zapojí do napájení a při plynulém přidávání plynu je vidět odběr a výkon motoru s konkrétní vrtulí. Z bezpečnostních důvodů wattmetr po zapnutí kontroluje polohu knoflíku. Když knoflík není na minimu, zobrazí upozornění a začne fungovat až po otočení knoflíku na minimum.

Firmware se aktualizuje přes USB: po připojení k počítači se wattmetr ohlásí jako USB flash disk s názvem Toolkit a stačí na něj nakopírovat aktualizační soubor z webu výrobce. Wattmetr měří 80x54x23 mm a váží 120g.

Důležité upozornění: Při připojování zdroje je nutné dodržet polaritu. Maximální vstupní napětí je 50V a maximální proud 150A. Wattmetr se nesmí používat v horku, ve vlhku ani v hořlavém či výbušném prostředí a nemá zůstat v provozu bez dozoru. Po skončení měření doporučujeme zdroj odpojit.
