ToolkitRC MC8 tester baterií 2-8S

ToolkitRC MC8 je kompaktní tester baterií a signálů vhodný do dílny i na louku. Měří a balancuje lithiové baterie 2-8S (LiPo, LiHV, LiFe a Li-ion), měří i generuje signály PWM, PPM a SBUS a díky dvěma USB výstupům slouží také jako polní powerbanka napájená z připojené baterie. Vše se zobrazuje na barevném 2" IPS displeji se širokými pozorovacími úhly. Ovládání obstarává kovové otočné kolečko s funkcí tlačítka.

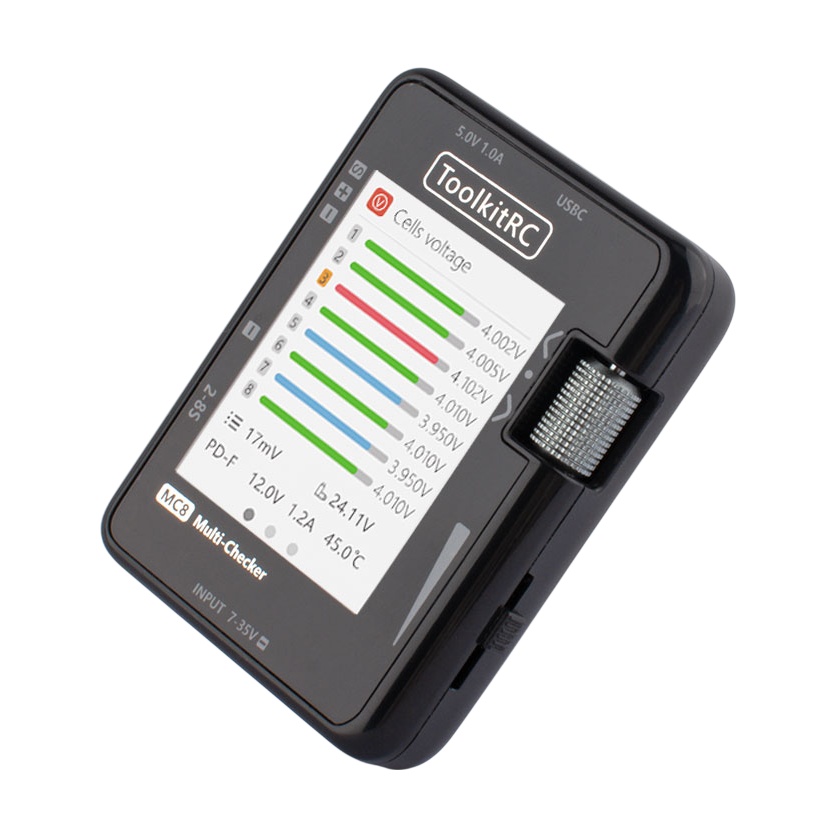

Baterie se připojí balančním konektorem a tester si bere napájení přímo z ní. Napětí jednotlivých článků zobrazuje jako barevné sloupce – článek s nejvyšším napětím červeně, s nejnižším modře – a pod nimi celkové napětí sady a rozdíl mezi nejvyšším a nejnižším článkem, což je nejrychlejší způsob, jak odhalit nevybalancovanou baterii. Přesnost měření je pod 0,005V. Stiskem kolečka se spustí balancování: tester vybíjí články s vyšším napětím přes vnitřní rezistory proudem až 60mA, dokud rozdíl mezi články neklesne pod 0,005V. Celkové napětí lze změřit také přes hlavní vstup XT60 v rozsahu 7-35V, a to u baterií libovolné chemie. Sloupcový ukazatel je kalibrovaný pro LiPo, u ostatních typů je proto jen orientační.

V režimu měření tester zobrazí šířku pulzu, periodu a frekvenci PWM signálu, u PPM hodnoty 8 kanálů a u SBUS až 16 kanálů. Hodí se ke kontrole výstupů přijímače nebo k ověření, jaký signál skutečně posílá řídicí jednotka. Napájet ho lze přes signálový port (do 6V), balanční port i hlavní vstup. V režimu výstupu naopak signál generuje, takže nahradí servo tester i tester regulátorů. PWM výstup nabízí šířku pulzu 1000-2000µs s nastavitelnou periodou 1-50ms (20-1000Hz), PPM 8 kanálů při 50Hz a SBUS 16 kanálů při 74Hz. Šířka pulzu se ovládá ručně posuvníkem, nebo ji mění jeden ze tří automatických režimů, které plynule přejíždějí celý rozsah různou rychlostí. U PPM a SBUS se hodnoty jednotlivých kanálů nastavují kolečkem, plynový kanál ale z bezpečnostních důvodů jen posuvníkem. Posuvník je navíc jištěný – signál začne vysílat až poté, co se vrátí do nulové polohy.

Na zadní straně jsou dva USB porty napájené z připojené baterie. USB-A dodává 5V/1A a slouží také k aktualizaci firmwaru, USB-C nabíjí rychle výkonem až 20W (5-12V) s protokoly PD3.0, QC3.0, AFC, SCP a FCP. V terénu tak dobije telefon nebo jiné USB zařízení z letové baterie. Baterii chrání ochrana proti podvybití – při poklesu pod nastavenou mez tester oba USB výstupy vypne a ozve se dlouhým tónem. V nastavení lze dále měnit jas displeje (1-10), zvuk bzučáku (7 tónů nebo vypnuto) a světlý či tmavý motiv. Napětí hlavního vstupu i jednotlivých článků lze kalibrovat podle multimetru. Tester měří 68x50x15 mm a váží 50g.

Důležité upozornění: Po dokončení balancování je nutné baterii od testeru odpojit, jinak hrozí její podvybití. Na hlavní vstup nesmí být přivedeno napětí vyšší než 35V ani napětí s obrácenou polaritou. Kalibraci doporučujeme provádět jen s multimetrem s přesností alespoň 0,001V, méně přesný multimetr měření testeru spíše zhorší.
