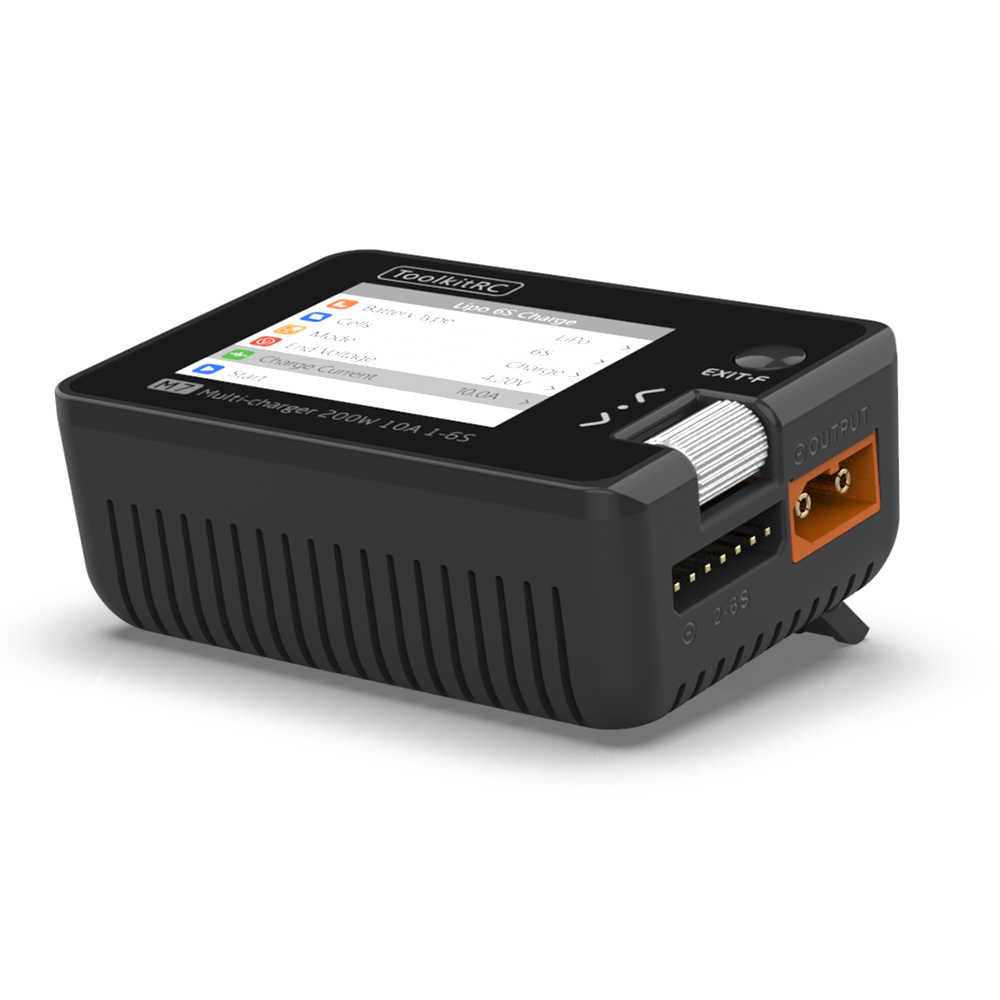

ToolkitRC M7 200w 10A

ToolkitRC M7 je kompaktní jednokanálová nabíječka bez integrovaného zdroje pro 1-6S LiPo, LiHV, LiFe a Li-ion baterie, 1-16S NiMH a 1-10S olověné akumulátory. Je to nástupce rozšířené nabíječky M6: při stejných rozměrech 73x51x27mm a hmotnosti 90g má o třetinu vyšší výkon. Nabíjí výkonem až 200W a proudem 0,1-10A, což stačí na plnohodnotné nabíjení 6S baterií i na paralelní nabíjení menších sad, a přitom se vejde do kapsy batohu, takže poslouží jako hlavní nabíječka na dílnu i do terénu.

Nabíječka nemá integrovaný zdroj a napájí se přes XT60 stejnosměrným napětím 7-28V (max. 12A) z externího zdroje nebo z větší baterie, například 6S LiPo nebo autobaterie. Při napájení z baterie funguje rekuperační vybíjení („recycle“) výkonem až 200W (10A), kdy se energie z vybíjené baterie vrací do vstupní baterie; stejným výkonem umí vybíjet i do externí zátěže připojené na vstup. Interní vybíjení do tepla je jen 10W (3A), proto se hodí spíš na uvedení baterií do skladovacího („storage“) režimu než na rychlé vybíjení. Pro lithiové sady má balancer s proudem 400mA (2-6S) a přesností pod 5mV, umí nastavit koncové napětí článku (TVC) i storage režim a měří vnitřní odpor článků v rozsahu 1-100mΩ. Má také režim pro chytré baterie dronů („smart battery“), které se před nabíjením musí aktivovat.

Stav nabíjení, tedy napětí a vnitřní odpor jednotlivých článků, proud, výkon, nabitou kapacitu a čas, zobrazuje barevný 2" IPS displej s rozlišením 320x240px, dobře čitelný i venku na denním světle. Ovládá se otočným kolečkem a jedním tlačítkem.

Kromě nabíjení slouží jako diagnostický nástroj pro FPV elektroniku: přes servo piny měří signály PWM, PPM a SBUS (např. pro kontrolu výstupu přijímače) a stejné signály i generuje, takže funguje jako servo tester a tester regulátorů. Zároveň pracuje jako regulovaný zdroj s nastavitelným napětím 1-28V a proudem 1-10A (CC+CV) s nadproudovou ochranou reagující do 5ms. USB port na zadní straně dává 5V/2,1A pro nabíjení telefonu nebo kamery a slouží k aktualizaci firmwaru: nabíječka se k počítači připojí jako USB disk, do kterého se nakopíruje nový soubor. Výrobce firmware stále rozvíjí, novější verze přidaly např. cyklování lithiových baterií, vlastní typ baterie s napětím článku 2-5V nebo sodíkové akumulátory. Ochrany hlídají vnitřní teplotu, čas a kapacitu nabíjení, ventilátor se spíná podle teploty a po dokončení nabíjení umí nabíječka automaticky pokračovat stejným nastavením na další připojené baterii.
