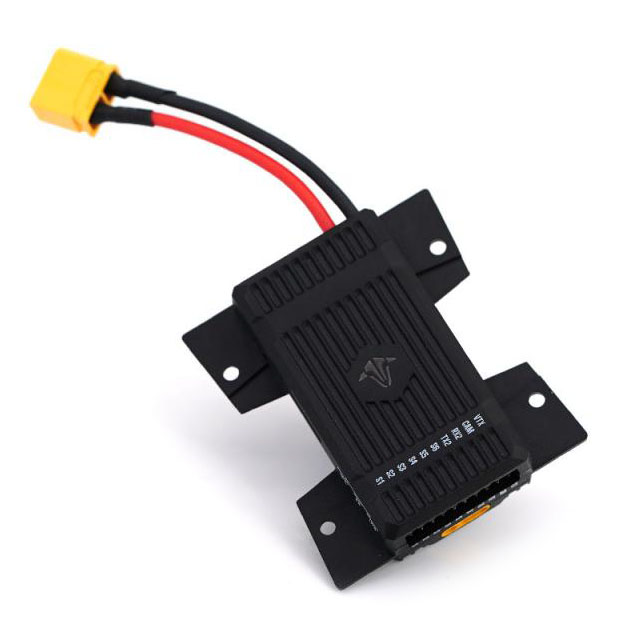

TBS Lucid Wing H743 AIO 50A AM32

TBS Lucid Wing AIO 2–6S 50A je kompletní AIO deska určená pro křídla s rozpětím do přibližně 1 m nebo vzletovou hmotností okolo 1,5 kg. Jednotka kombinuje řídicí jednotku, regulátor a napájecí obvody v kompaktním plastovém pouzdře s účinným odvodem tepla. Díky konektorům pro serva, kameru, VTX, GPS a USB nabízí rychlou a snadnou instalaci bez nutnosti pájení.

Základem řídicí jednotky je procesor STM32H743 s dvojicí gyroskopů ICM42688 a barometrem DPS310. OSD čip AT7456E umožňuje zobrazení telemetrických dat přímo v analogovém videu. Digitální přenos videa lze připojit snadno přes konektor. Blackbox data z letu lze ukládat na microSD kartu. Deska má celkem 5 UARTů, 2 sběrnice I2C a CAN rozhraní pro připojení dalších periferií. Připojení k počítači je řešeno přes externí desku s USB-C konektorem a pípákem. Deska je kompatibilní s firmwarem ArduPilot i iNav.

Napájení zajišťují dva BEC obvody — hlavní 5V/6V/7,2V s proudovou zatížitelností 5A pro napájení serv a doplňkový 5V/1A pro GPS a přijímač. Jednotka je určena pro napájení 2–6S LiPo bateriemi a obsahuje měření napětí i proudu. K dispozici je přepínač pro volbu výstupního napětí serv.

Součástí desky je integrovaný regulátor, který zvládne proud až 50A. Regulátor používá moderní firmware AM32. Motor se připojuje přes MR30 konektor.

TBS Lucid Wing AIO 50A je ideální volbou pro stavbu výkonného FPV křídla s důrazem na jednoduchou instalaci a podporu moderních systémů.
