TBS Lucid H7 Wing

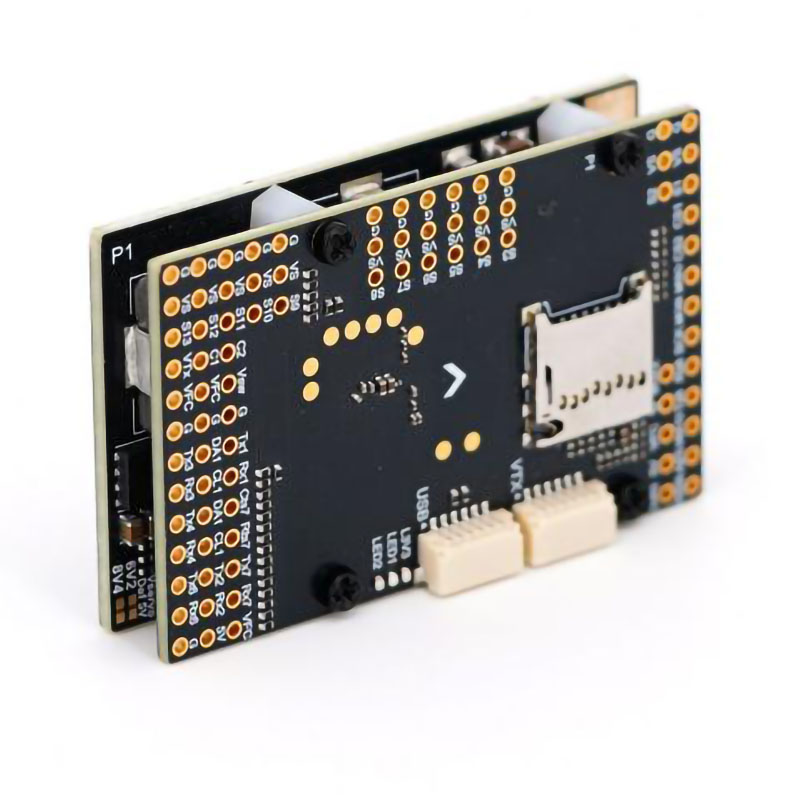

TBS Lucid H7 Wing je řídicí jednotka určená pro FPV letadla, která kombinuje vysoký výkon i širokou konektivitu s možností napájení 3-12S Lipo baterií. Deska podporuje firmare Betaflight, iNav a především Ardupilot. Jednotka se skládá ze tří částí. Spodní PDB pro rozvod napětí, horní řídicí jednotky a externího USB-C konektoru s pípákem.
Základem řídicí jedntoky je procesor STM32H743 doplněný o dvojici gyroskopů ICM42688 a barometr Infineon DPS310. Pro záznam dat je k dispozici slot na microSD kartu. Řídicí jednotka nabízí 7 UARTů, 13 PWM výstupů (včetně LED), CAN sběrnici, dvě I2C sběrnice a šest analogových vstupů. Pro analogové video je možnost připojení dvou kamer s elektronickým přepínáním.
Spodní PDB deska pro rozvod napětí obsahuje 9/12V 5A BEC pro napájení video vysílaču nebo gimbalu, 5V 3A BEC pro napájení řídicí jednotky, přijímače, GPS a další elektroniky, a nastavitelný 5/6/8,4V 8A BEC pro napájení serv. Na desce je také proudový senzor vhodný pro proudy do 165A (240A špičkově).
Klíčové vlastnosti
- Vstupní napětí: 8V-50.4V (3-12S)
- MCU: STM32H743VIH6, 480MHz, 2MB Flash
- Gyro: 2x ICM42688 (SPI1 & SPI4)
- Baro: DPS310 (I2C2)
- Počet PWM výstupů: 13x (včetně LED)
- Počet UARTů: 7
- Počet I2C: 2
- Počet CAN: 1
- ADC vstup: 6x (Vbat, Current, CB2, CU2, RSSI, AirSpeed)
- Počet vstupů kamery: 2
- Output power: 8A cont./10A peak BEC. 5V, 6V, 8.4V (selectable)
- Channels: 13x PWM (including LED)
- BEC: 5V@3A
- BEC: 9/12V@5A
- BEC: 5/6/8,4V@8A (10A špičkově)
- Senzor proudu: 165A (240A špičkově)
- Velikost: 54 x 36 x 13 mm
Obsah balení
- 1x Řídicí jednotka
- 1x USB deska
- 1x Sada kabelů
- 1x Pinová lišta
- 1x Kondenzátor
