Pilotix PT-15 Lite

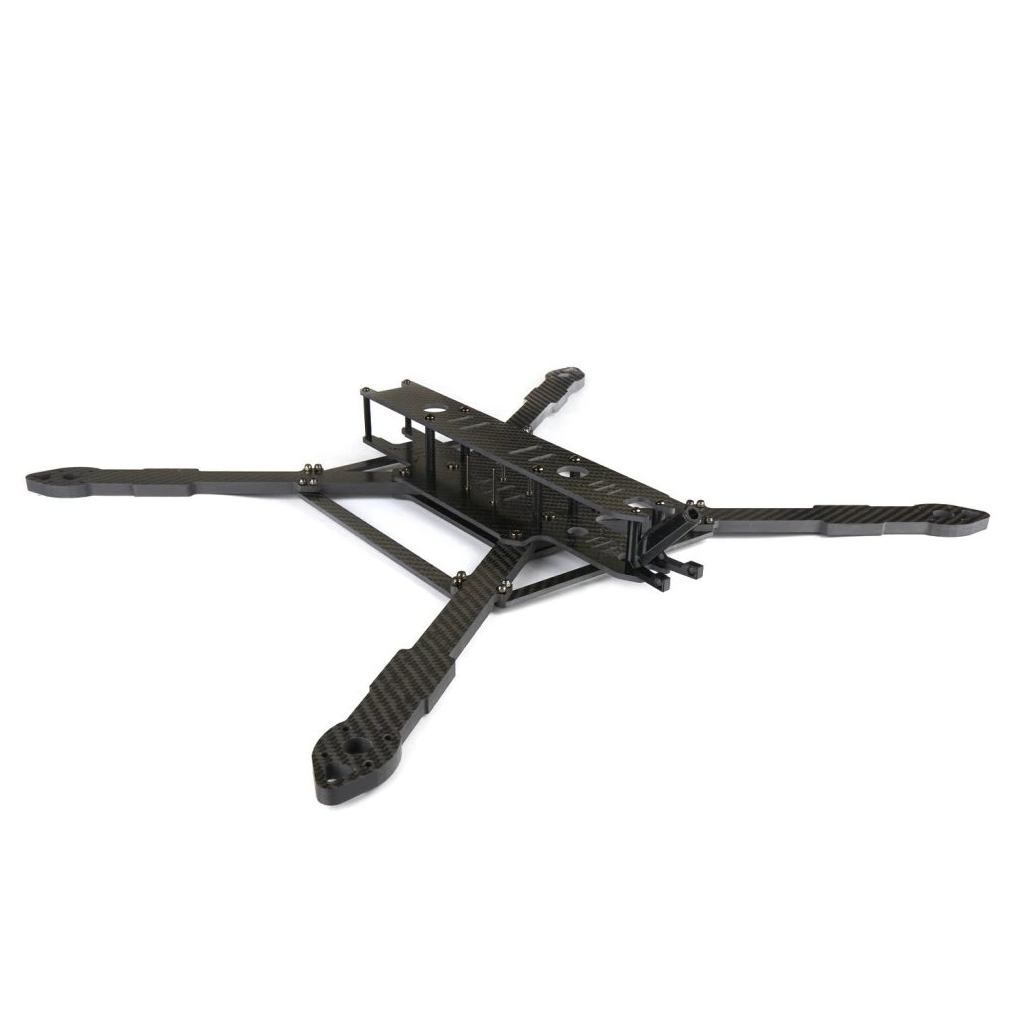

Pilotix PT-15 Lite je 15" rám vhodný pro stavbu long-range dronu. Diagonální rozteč motorů je 610 mm. Pro dobrou odolnost a tuhost jsou ramena vyřezána z 9 mm tlustého karbonu a vzájemně propojena karbonovými vzpěrami. Mezi rameny je umístěn karbonový díl, který zamezuje pohybu ramen. Samotná ramena jsou chycena pomocí dvou šroubů pro jejich snadnou výměnu.

Rám je připravený pro použití se samostatnými regulátory, které mají na ramenou zesílený prostor pro jejich snadnou instalaci. Díky tomu se zkrátí kabely od motorů a regulátory jsou dobře chlazeny proudem vzduchu od vrtulí.

Rám je složený ze spodního, středového a horního plata. Středové plato má uprostřed prostor pro uchycení stacku s roztečí 30,5 x 30,5 mm nebo řídicí jednotky s roztečí 20 x 20 mm. Díky dostatku prostoru lze použít i větší 4v1 regulátory. V zadní části rámu je prostor pro uchycení video vysílače. Pro snadnou instalaci jsou k dispozici montážní díry s roztečí 30,5 x 30,5 mm (M3), 25,5 x 25,5 mm (M2) i 20 x 20 mm (M2). V přední části jsou stejné montážní díry a navíc i rozteč 40 x 40 mm (M2) pro uchycení AI boxů některých FPV kamer. Součástí rámu je 3D tištěný držák pro uchycení kamery velikosti Micro. Mezi sloupky je dostatek prostoru pro umístění i větších kamer včetně DJI O4 Pro.

Horní plato pojme baterie o délce až 26 cm. V jeho zadní části je další sada montážních děr pro uchycení video vysílače. Na horní plato lze nalepit protiskluzovou podložku pro baterii o tloušťce 3 mm.

Obě plata jsou ze 3 mm karbonu. Prostor mezi středním a horním platem je 35 mm. Celkové rozměry rámu jsou 460 x 405 mm. Součástí rámu je 3D tištěný držák SMA konektoru, ELRS antény a dva Lipo pásky o délce 45 cm.
