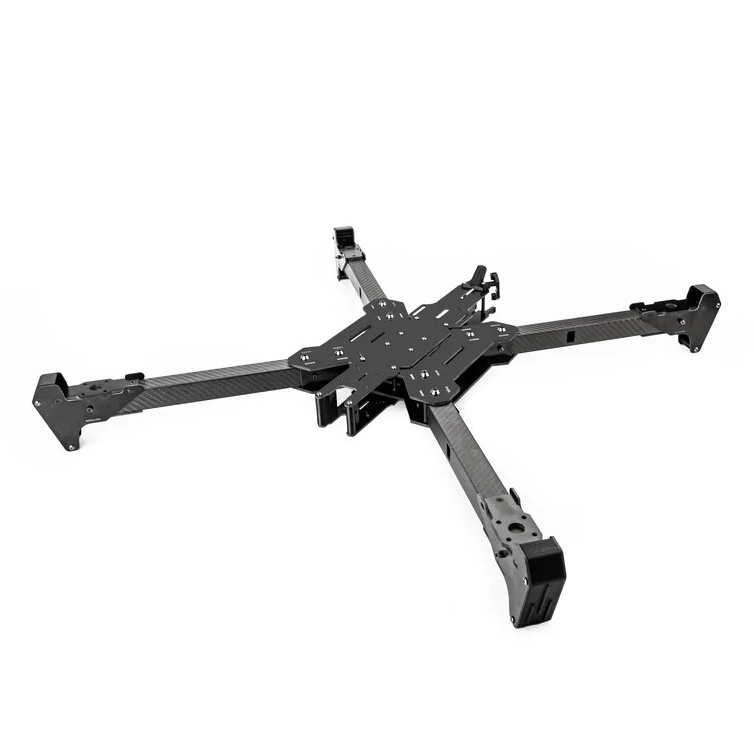

Pilotix Rocky PT15 je 15" rám vhodný pro stavbu velkého heavy lift dronu. Diagonální rozteč motorů je 670 mm. Ramena tvoří čtvercové karbonové trubky o velikosti 25 × 25 mm, které jsou k tělu rámu uchyceny pomocí bočních zámků.
Spodní i horní plato je z 3,5 mm tlustého sklolaminátu. Uprostřed rámu je prostor pro stack s montážními dírami 30,5 x 30,5 mm. V zadní části rámu je prostor pro uchycení videovysílače. Pro snadnou instalaci jsou k dispozici montážní díry s roztečí 30,5 x 30,5 mm (M3), 25,5 x 25,5 mm (M2) i 20 x 20 mm (M2). V přední části jsou stejné montážní díry a navíc i rozteč 40 x 40 mm (M2) pro uchycení AI boxů některých FPV kamer. Součástí rámu je 3D tištěný držák pro uchycení kamery velikosti Micro. Mezi sloupky je dostatek prostoru pro umístění i větších kamer, včetně DJI O4 Pro.
Celkové rozměry rámu jsou 578 x 578 x 90 mm. Součástí rámu je 3D tištěný držák SMA konektoru, držák ELRS antény a 4x Lipo pásek.
Klíčové vlastnosti
- Diagonální vzdálenost motorů: 670 mm
- Maximální velikost vrtulí: 15"
- Ramena: čtvercová karbonová trubka 25 x 25 mm
- Tloušťka spodního plata: 3,5 mm
- Tloušťka horního plata: 3,5 mm
- Podporovaná šířka kamery: 19 mm Micro, prostor i pro DJI O4 Pro
- Montážní díry pro stack: 30,5 x 30,5 mm
- Montážní díry pro motory: 30 mm M4
- Montážní díry pro VTX: 30,5 x 30,5 mm (M3) / 25,5 x 25,5 mm (M2) / 20 x 20 mm (M2)
- Přední montážní díry: 40 x 40 mm (M2) / 30,5 x 30,5 mm (M3) / 25,5 x 25,5 mm (M2) / 20 x 20 mm (M2)
- Velikost: 578 x 578 x 90 mm
- Hmotnost: 1,3 kg
Obsah balení
- 1x Rám Pilotix PT15
- 1x Sada hliníkových sloupků
- 1x Sada šroubů
- 1x Sada matic
- 1x Sada 3D tištěných dílů
- 1x Podložka pod baterii
- 4x Lipo pásek
