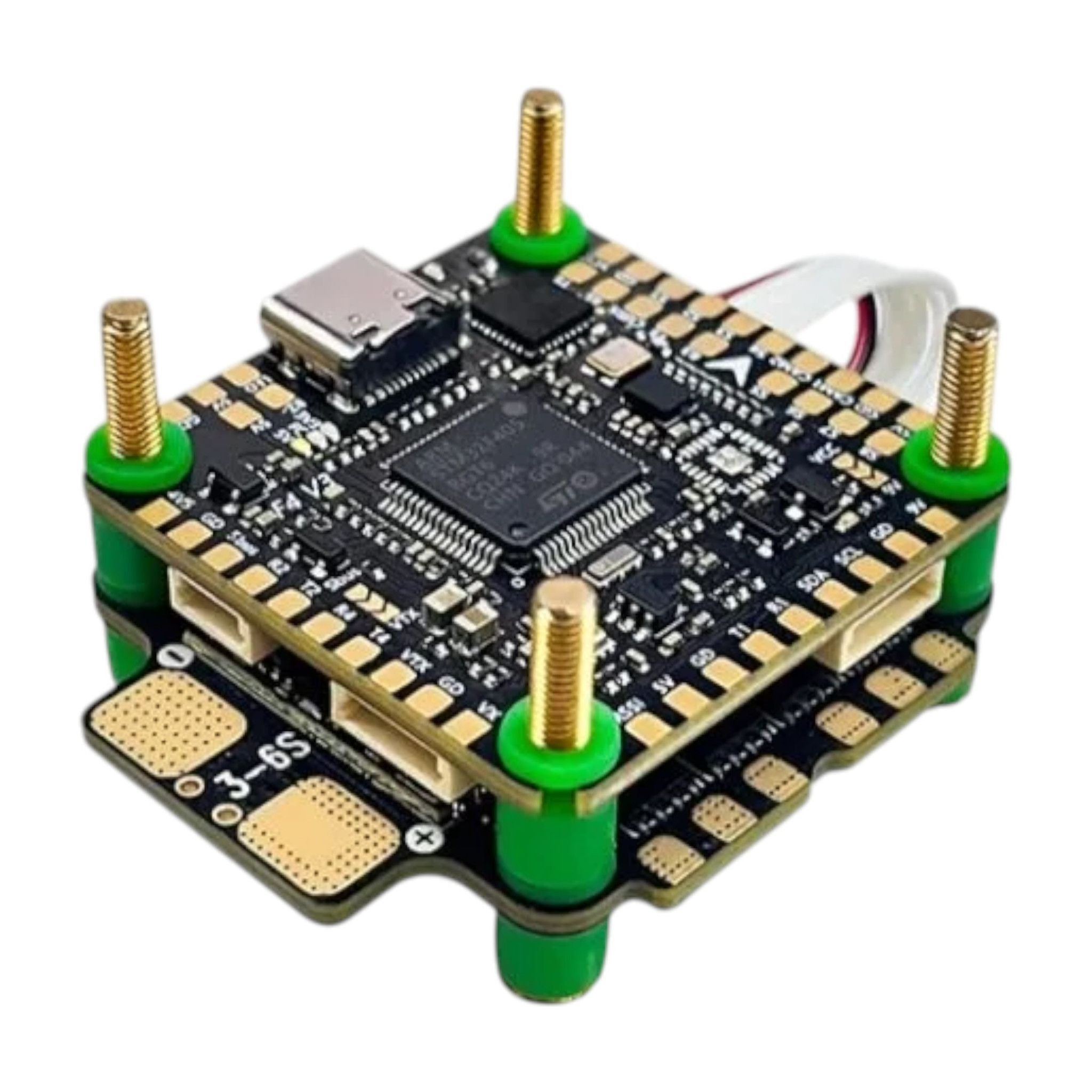

Pilotix F405 V3 + 60A AM32

Pilotix F405 V3 + 60A AM32 je kombinace řídicí jednotky a regulátoru vhodná pro výkonné 5-7" freestyle a long-range drony napájené 3-6S LiPo bateriemi. Řídicí jednotka nabízí dva vstupy pro analogové kamery s přepínáním za letu.

Základem řídicí jednotky je procesor STM32F405 v kombinaci s gyroskopem ICM42688. Integrovaný barometr slouží pro měření výšky. Pro blackbox je k dispozici 16MB flash paměť. Na desce je OSD čip AT7456E pro analogové video i 6pinový konektor pro připojení digitálních video vysílačů DJI. Propojkami na desce se volí napájení v konektoru: napětí baterie (pro 3-4S LiPo), nebo 9V pro 6S baterie.

Deska nabízí 5 UARTů, 8 motorových výstupů, I2C konektor pro kompas v GPS modulu a pady pro LED pásek a bzučák. Napájení periferií zajišťují BEC 5V/2,5A a 9V/2,5A. 9V větev pro video vysílač je spínatelná přes USER1 v Betaflightu, což přijde vhod v kombinaci s GPS, kdy lze video vysílač vypnout během čekání na satelity. Mezi kamerami CAM1 a CAM2 se přepíná za letu přes USER3. Deska se připojuje k počítači přes USB-C a používá firmware Betaflight s targetem PILOTIXF405V3.

Regulátor zvládne trvalý proud až 60A na kanál. Je postaven na procesoru AT32F421 s firmwarem AM32, který podporuje telemetrii, bidirectional DShot pro RPM filtraci i nastavitelnou výstupní PWM frekvenci. Regulátor je vybaven senzorem proudu. Řídicí jednotka a regulátor se propojují 8pinovým kabelem. Obě desky mají montážní rozteč 30,5x30,5mm M3.
