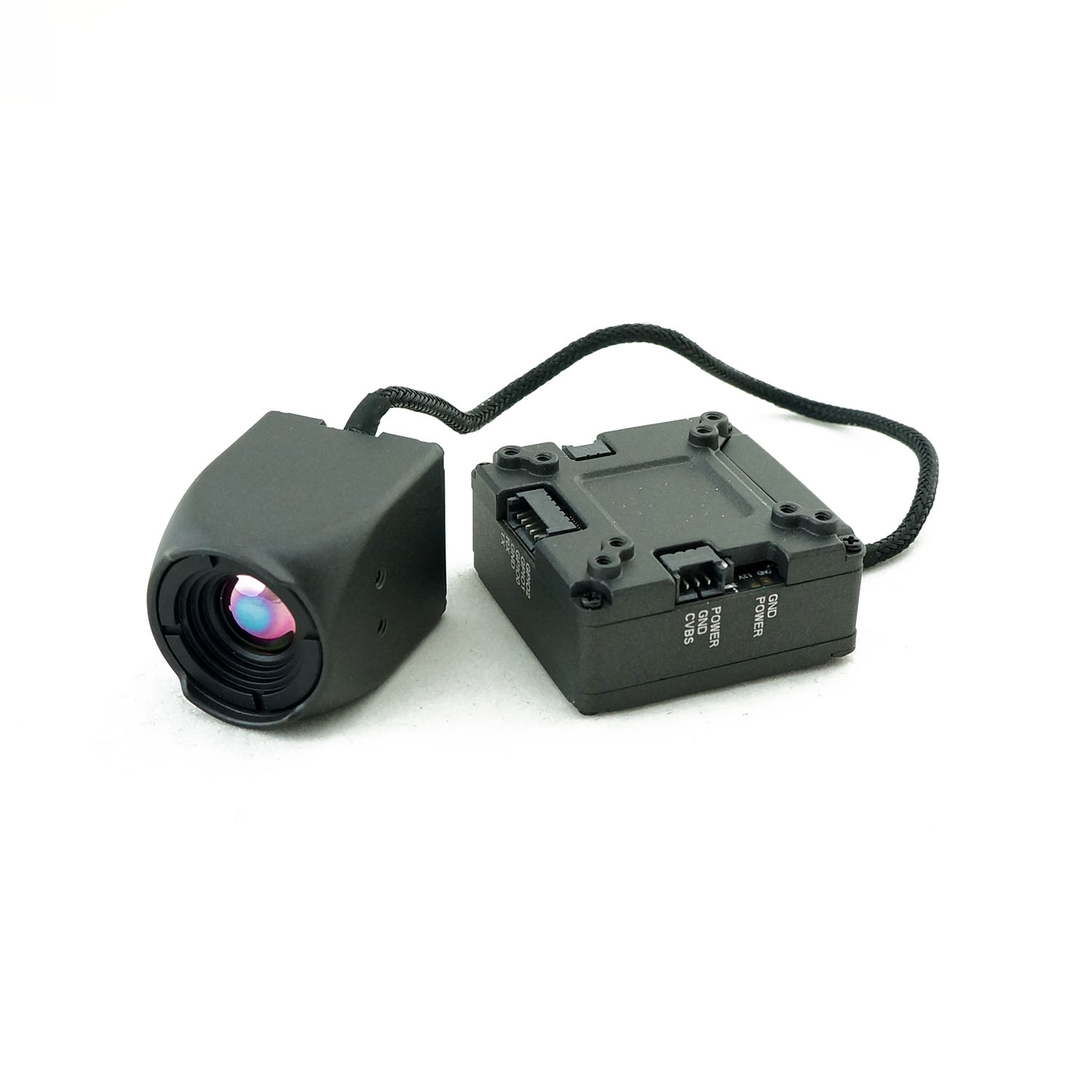

Phynan Vision FT046 je kompaktní termokamera s AI boxem vhodná pro integraci do menších dronů s analogovým přenosem obrazu. Kamera využívá nechlazený senzor Vanadium Oxide s rozlišením 640×512 pixelů a čočku s ohniskovou vzdáleností 9.1mm. Nabízí zorné pole 66° diagonálně. Kamera používá termální paletu „white hot“, kdy jsou teplejší místa bílá.
Kamera je napájena stejnosměrným napětím v rozsahu 9–24V. Na AI boxu jsou konektory pro zapojení. Kamera se připojuje přes analogový PAL výstup (CVBS) k řídicí jednotce nebo klasickému analogovému video vysílači.
Kamera podporuje ovládání a konfiguraci přes UART, kdy lze nastavovat kontrast, jas, pseudobarvy, režim závěrky nebo zapnout funkci Hot Tracking. Výrobce definuje strukturu příkazů pro pokročilou integraci do řídicích jednotek (viz manuál). Součástí kamery je také OSD menu, které se ovládá přes externí joystick.
Klíčové vlastnosti
- Vstupní napětí: 9-24V (přes BEC)
- Senzor: Nechlazený Vanadium Oxide
- Čočka: F1.0/9.1mm
- FOV: 48.3°(H)*38.6°(V)*66°(D)
- Obnovovací frekvence: 50fps
- Rozlišení: 640x512px
- Výstup: CVBS - PAL
- Spotřeba: <1.5W
- Velikost kamery: 22x19,5x26,5mm
- Velkost AI boxu: 33,5x33,5x16,5mm
- Montážní díry: 20x20/25,5x25,5mm M2
- Hmotnost: 45g
Uživatelské manuály
Obsah balení
- 1x Kamera
- 1x Propojovací kabel JST1.25 3Pin
