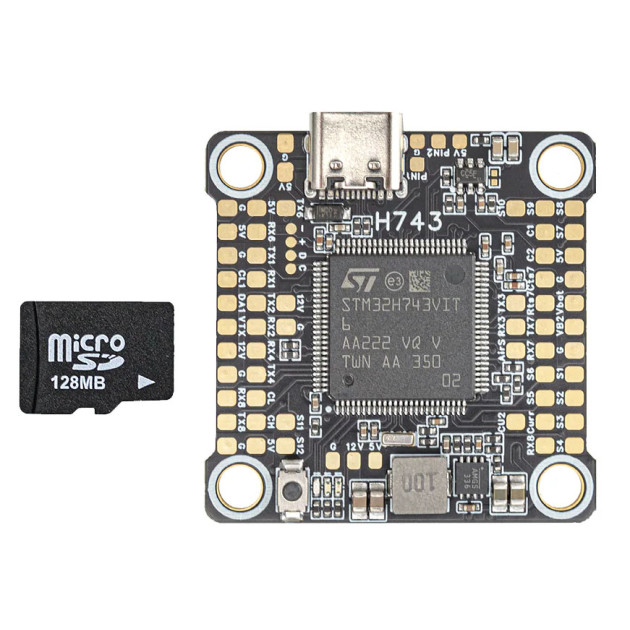

OddityRC H743 je výkonná řídicí jednotka vhodná pro freestylové, long-range i pokročilé autonomní drony napájené 2–8S LiPo baterií. Řídicí jednotka používá procesor STM32H743 a podporuje firmware ArduPilot, Betaflight i iNav. Díky bohaté výbavě je vhodná pro stavby s velkým množstvím periferií.
Deska je osazena dvěma IMU jednotkami, kombinací MPU6000 a ICM20602. K dispozici je barometr DPS310 pro měření výšky, OSD čip AT7456E pro analogové video a 5V / 2A BEC. Pro záznam dat slouží slot pro microSD kartu. Řídicí jednotka disponuje 7 UARTy, 13 PWM výstupy pro motory nebo serva, CAN sběrnicí a 2× I2C sběrnicí pro připojení dalších periferií. K dispozici je také 6 ADC vstupů pro měření napětí, proudu, RSSI nebo analogového airspeed senzoru. Deska umožňuje připojení dvou kamer s možností přepínání.
Pro připojení k PC je k dispozici USB-C konektor i pady pro připojení externího konektoru. Pro snadné připojení periferií jsou k dispozici konektory i pájecí pady s popisky pro snadnou orientaci. VBAT výstup pro napájení video vysílače je spínatelný. Montážní rozteč je 30,5 × 30,5 mm (M3), rozměry desky 37 × 38 mm a hmotnost přibližně 7 g. Deska používá firmware target MATEKH743.
Součástí balení je microSD karta o velikosti 128 MB.
Klíčové vlastnosti
- Vstupní napětí: 2-8S 6-36V
- BEC: 5V@2A
- MCU: STM32H743VIH6, 480MHz, 2MB Flash
- Gyro: MPU6000+ICM20602
- Barometr: DPS310
- OSD: AT7456E
- Blackbox: SD karta
- Počet UARTů: 7
- Počet PWM výstupů: 12 + LED
- I2C: Ano 2x
- CAN: Ano
- SPI3: Ano
- Duální vstup pro kameru
- Spínatelný VBat výstup
- Max. napětí Vbat2: 69V (1K:20K)
- Firmware target: MATEKH743
- Montážní díry: 30,5x30,5mm
- Velikost: 37x38mm
- Hmotnost: 7g
Obsah balení
- 1x Řídicí jednotka
- 1x ESC kabel
- 1x 128MB MicroSD karta
