NewBeeDrone Hummingbird 305 ESC 80A 8S AM32

NewBeeDrone Hummingbird 305 ESC 80A 8S AM32 je výkonný 4v1 regulátor vhodný pro drony od 5" freestyle až po velké 7" a 10" long-range drony. Regulátor podporuje napájení 3-8S LiPo baterií a má standardní montážní rozteč 30,5x30,5 mm M3.

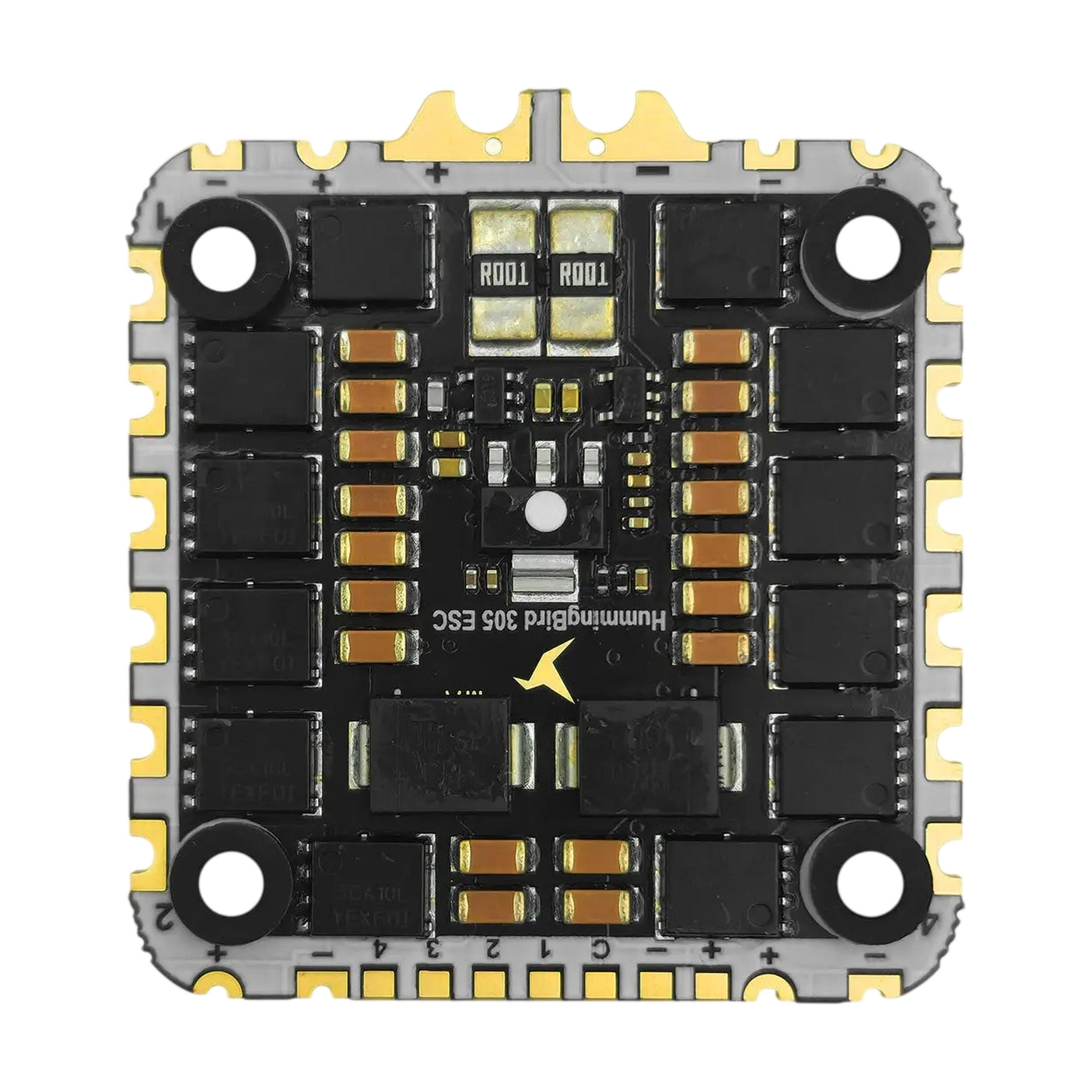

Regulátor je postaven na 6vrstvé desce plošných spojů se 3 oz mědí, slepými prokovy a zlacením, což zlepšuje vedení vysokého proudu i odvod tepla. Před napěťovými špičkami ho chrání trojice TVS diod. K regulátoru je nutné zapojit přiložený elektrolytický kondenzátor 1000uF. V každém rohu desky jsou navíc samostatné pady + a - pro další kondenzátory, což u 7" a 10" dronů výrazně usnadní zapojení více kondenzátorů bez pájení na jediný napájecí pad. Deska je z výroby opatřena ochrannou nano vrstvou.

Motorové a napájecí pady mají oboustranné provedení: cín se nanese na horní i spodní pad, vodič se vloží do půlkruhového otvoru mezi nimi a zapájí. Takový spoj má dobrou vodivost i mechanickou pevnost.

Regulátor používá procesor AT32F421 s integrovaným budičem MOSFETů („gate driver“) a open source firmware AM32. Je vybaven senzorem proudu, jehož výstup je vyveden na konektor. K řídicí jednotce se připojuje 8pinovým konektorem JST-SH1.0.

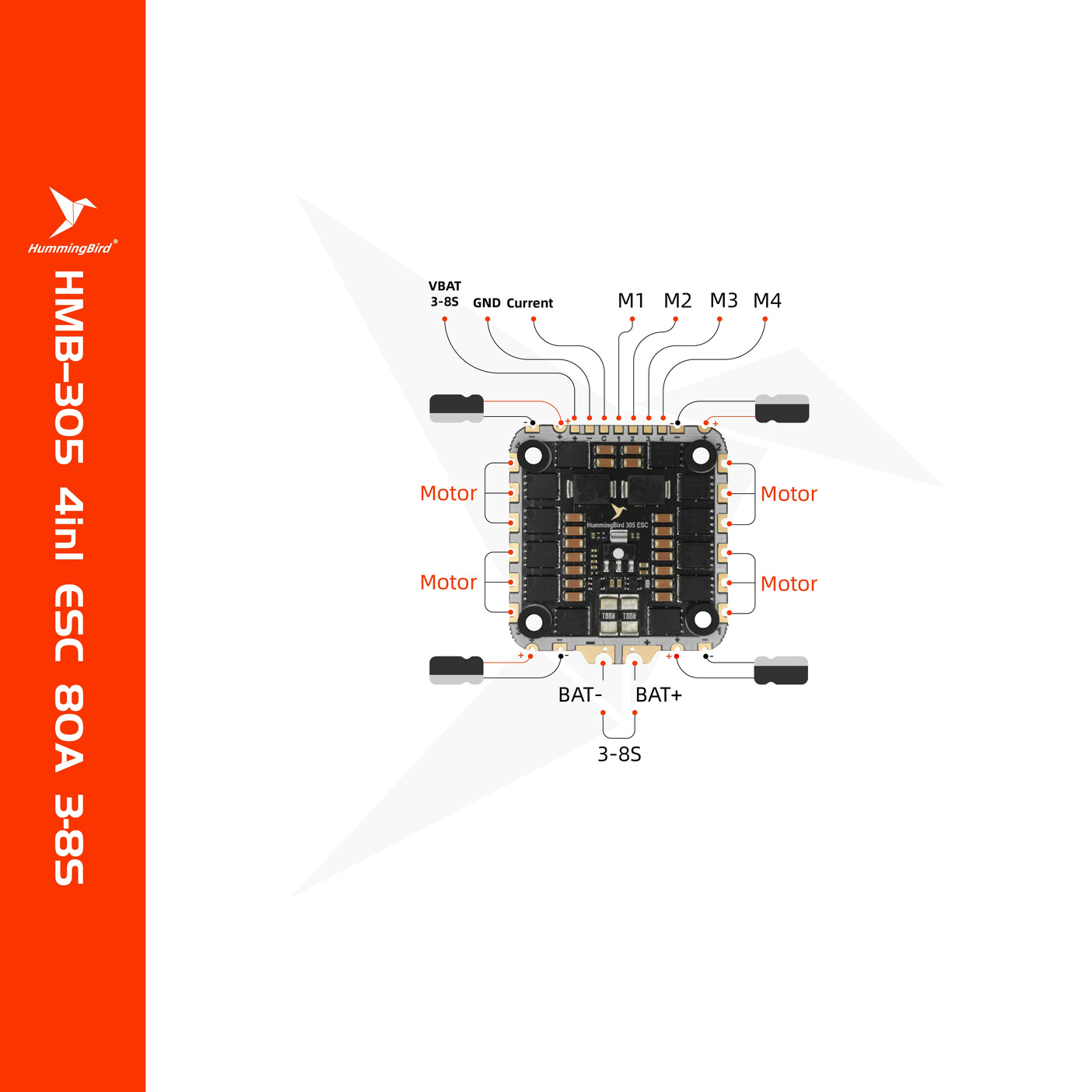

Schéma zapojení
