MicoAir LR24-F + LR24-F-Mini LoRa Telemetrické rádio
Sada telemetrických modulů s výkonem 500 mW v pásmu 2.4 GHz. Telemetrický modul je založen na LoRa modulaci, díky čemuž je velmi odolný vůči rušení a funguje na velkou vzdálenost. Frekvence 2.4 GHz umožňuje rychlosti 2.4 kB/s až 20 kB/s. Typicky se využívá pro přenos Mavlink protokolu z řídicí jednotky dronu, umožňuje však přenášet libovolná data přes UART.

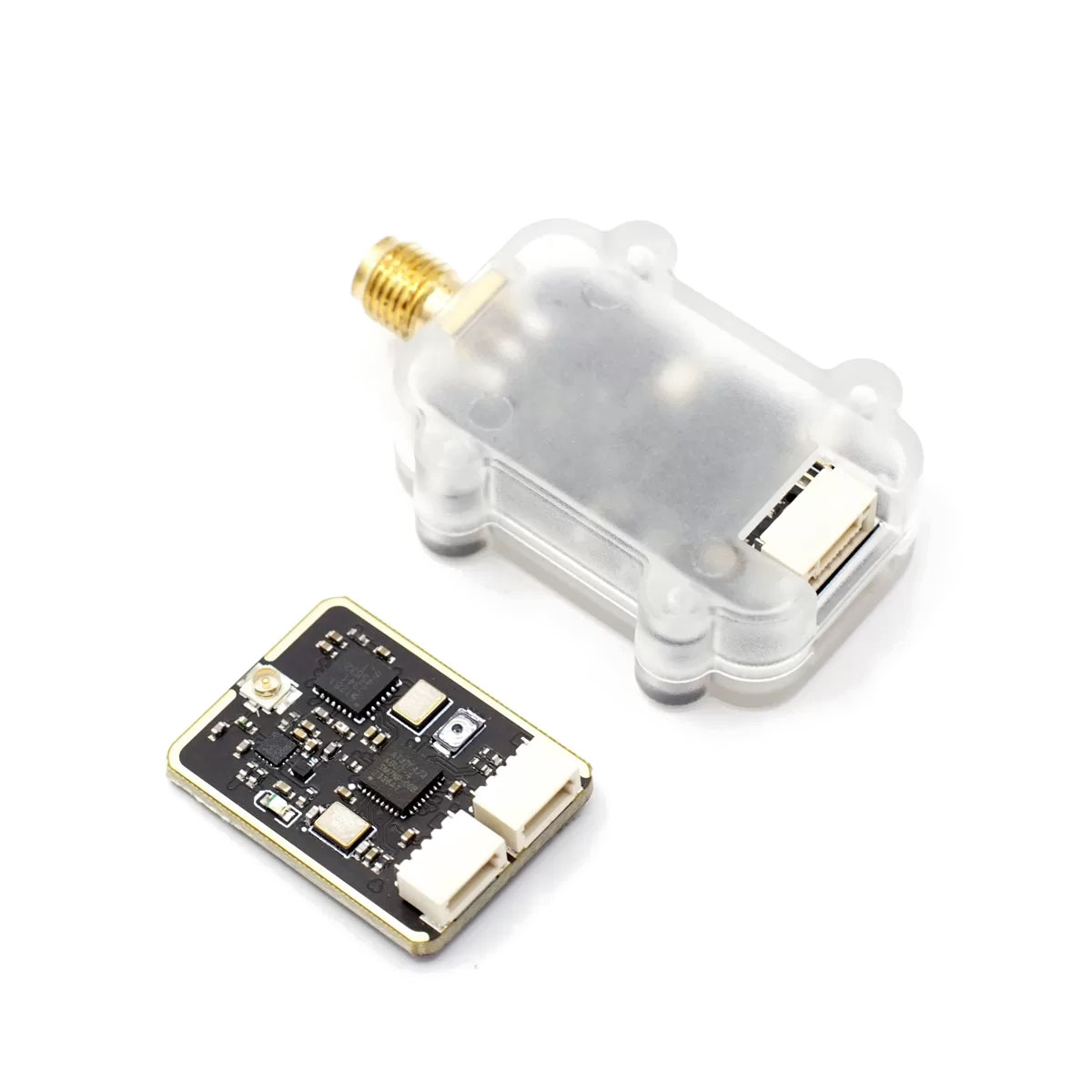

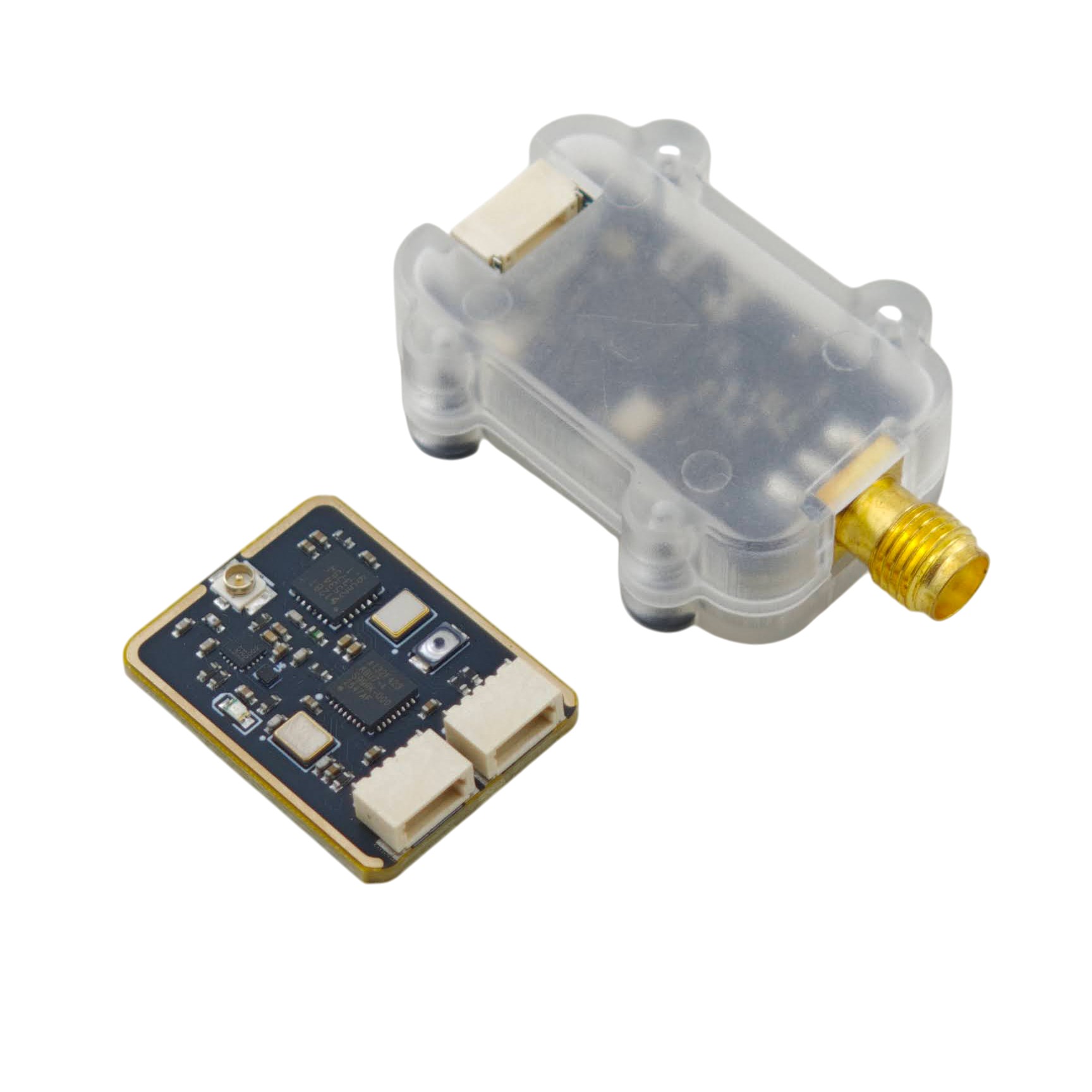

Sada se skládá z modulu LR24-F, který má JST-GH konektor s UART výstupem a USB-C konektor pro přímé připojení k počítači, telefonu nebo tabletu. Modul je vybaven SMA konektorem pro připojení antény. Rozměry jsou 41,6 x 25,8 x 11,5 mm a hmotnost 8 gramů.
Druhý modul je LR24-F-Mini, který je určen pro použití na dronu. Je menší, není vybaven plastovou krabičkou a USB-C konektorem. Anténa je připojena přes IPEX1 (u.FL) konektor. Modul má SH1.0-4P konektor pro připojení k řídicí jednotce. Rozměry jsou 24 x 18 x 5,8 mm a hmotnost 2,5 gramů.
Stav modulu je signalizován pomocí zelené LED diody, která trvale svítí, když je navázáno spojení. Parametry mohou být upraveny prostřednictvím aplikace MicoAssistant.
Klíčové vlastnosti
- Vstupní napětí: 5 V
- Frekvenční pásmo: 2.4 GHz
- Modulace: LoRa + FHSS
- Přenosová rychlost: 2,4 kB/s (výchozí), 4 kB/s, 8 kB/s, 20 kB/s (FLRC)
- Maximální délka packetu: 20 kB
- Baudrate JST-GH: 9600, 19200, 38400, 57600 (výchozí), 115200, 230400, 460800, 500000, 921600
- Baudrate USB: 57600 (výchozí), 115200, 921600
- Vysílací výkon: 500 mW
- Konektor: JST-GH1.25 4P, USB-C (CP2102) / SH1.0-4P
- Konektor antény: SMA / IPEX1
- Velikost: 43,4 x 25,8 x 11 mm / 18,2x24x5,8 mm
- Hmotnost: 8.,8 g / 2.5g
Obsah balení
- 2x Telemetrický modul
- 2x Anténa 2.4 GHz
- 1x Sada kabelů
- 1x USB-A - USB-C redukce
