Maple Wireless 20dB Patch 4.85-6.3G - RHCP SMA

Maple Wireless 20dB Patch 4.85-6.3G RHCP je směrová anténa s pravotočivou polarizací RHCP, konektorem SMA a ziskem 20dBi pro pásmo 4,85-6,3GHz. Je určena pro přijímací stranu při long-range létání — na stativ, groundstation nebo anténní tracker. RHCP polarizace je vhodná pro analogový přenos videa nebo HDZero.

Vyzařovací paprsek je 16° a je stejně široký ve vodorovné i svislé rovině; pokles o -3dB tedy nastává už při vychýlení ±8° od osy. Jde o velmi úzkou charakteristiku a je to daň za zisk 20dBi — čím vyšší zisk, tím užší paprsek a tím přesněji musí anténa mířit na model. Nedoporučujeme ji proto používat jako jedinou anténu přijímače. Ideální je kombinace na diverzitním přijímači s všesměrovou anténou: směrová zajistí dosah a průnik signálu skrz stromy a budovy, všesměrová pokryje blízké okolí, starty a přistání. Při pevném uchycení se anténa hodí spíše na let po přímce nebo k obletu známého bodu; pro volné létání dává smysl anténní tracker.

Předozadní poměr je vyšší než 20dB, anténa tedy potlačí signál přicházející zezadu zhruba na setinu výkonu proti signálu z osy. Omezí tím rušení z okolí groundstation a od pilotů stojících za anténou. Axiální poměr ±1dB udává, jak přesně je vyzařovaná vlna kruhová; hodnota blízká nule znamená menší ztráty mezi vysílačem a přijímačem a lepší potlačení odrazů od terénu a překážek. Impedance je 50Ω a VSWR zůstává v celém pásmu pod 1,5, takže se na vedení odráží zpět jen malá část výkonu.

Široké pásmo 4,85-6,3GHz pokrývá kromě běžných 5,8GHz kanálů i nižší 4,9-5,3GHz a horní 6GHz rozsah; anténa proto funguje i s vysílači mimo standardní FPV pásmo. Zisk se ale v rámci rozsahu mění a maxima dosahuje mezi 5,5 a 6GHz. Maximální přenášený výkon 10W dovoluje použít anténu i na vysílací straně.

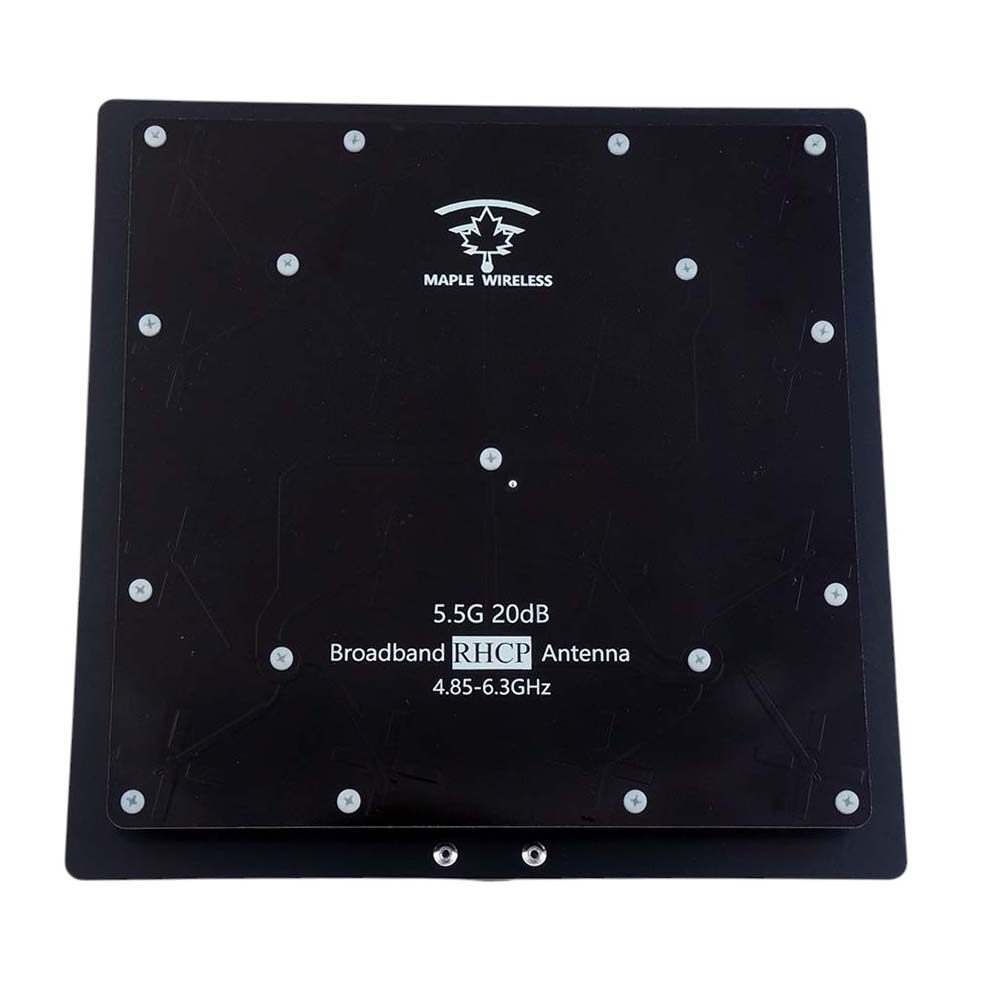

Anténa má podobu plochého čtvercového panelu o rozměrech 208x208x35mm a váží 255g. Ve spodní straně je stativový závit, na zádech čtyři závitové díry M3 s roztečí 38x40mm pro vlastní držák nebo tracker. Připojuje se přiloženým pružným koaxiálním kabelem o délce 30cm, který si drží nastavený tvar. Provozní teplota je -40 až +60°C.

Důležité upozornění: kvůli rozměrům a hmotnosti nedoporučujeme anténu montovat přímo na FPV brýle.

Maple Wireless je čínský výrobce antén pro bezdrátovou komunikaci, který se vedle průmyslových a profesionálních antén věnuje i FPV — všesměrovým anténám, anténám do brýlí a směrovým anténám s vysokým ziskem.
