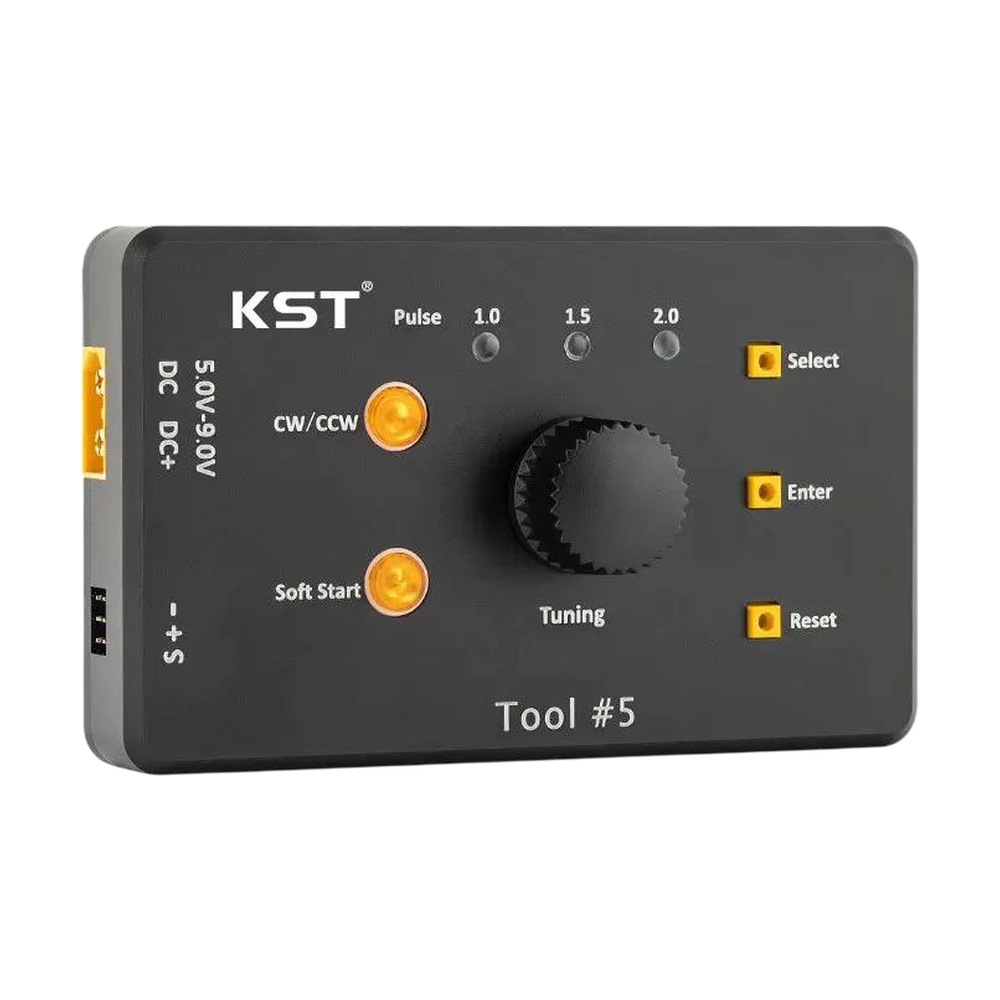

KST Programovací karta #5 je programátor vhodný pro serva KST V6.0 a V8.0, který umožňuje nastavit servo bez počítače. Ovládá se otočným knoflíkem a tlačítky, stav nastavení ukazují LED diody a zvukový signál bzučáku.
Karta nastaví střed (neutrál) serva a oba koncové body – výchylku odpovídající signálu 1000µs a 2000µs. Dále umí obrátit směr otáčení (CW/CCW) a zapnout či vypnout funkci Soft Start serva. Tlačítko Reset restartuje pouze samotnou kartu, uložené nastavení serva nemaže.
Karta nemá vlastní napájení. Napájí se z externího zdroje 5-9V přes vestavěný konektor XT60; zdroj ani napájecí kabel nejsou součástí balení. Servo se připojuje na servo výstup označený - + S (signálový vodič bývá oranžový nebo bílý).
Důležité upozornění: Karta podporuje pouze serva se středem 1520µs. Pro úzkopásmová serva (760µs) slouží karta #2 nebo #3. Napětí zdroje prochází přímo do serva, proto je nutné jej volit podle rozsahu napájení programovaného serva.
Klíčové vlastnosti
- Typ: Programovací karta pro serva
- Kompatibilita: Serva KST V6.0 a V8.0 (střed 1520µs)
- Napájení: 5-9V DC
- Konektor napájení: XT60
- Výstup: Servo konektor (- + S)
- Nastavitelné parametry: Střed, koncové body, směr otáčení, Soft Start
- Ovládání: Otočný knoflík, tlačítka, LED indikace, bzučák
Uživatelské manuály
Obsah balení
- 1x Programovací karta #5
