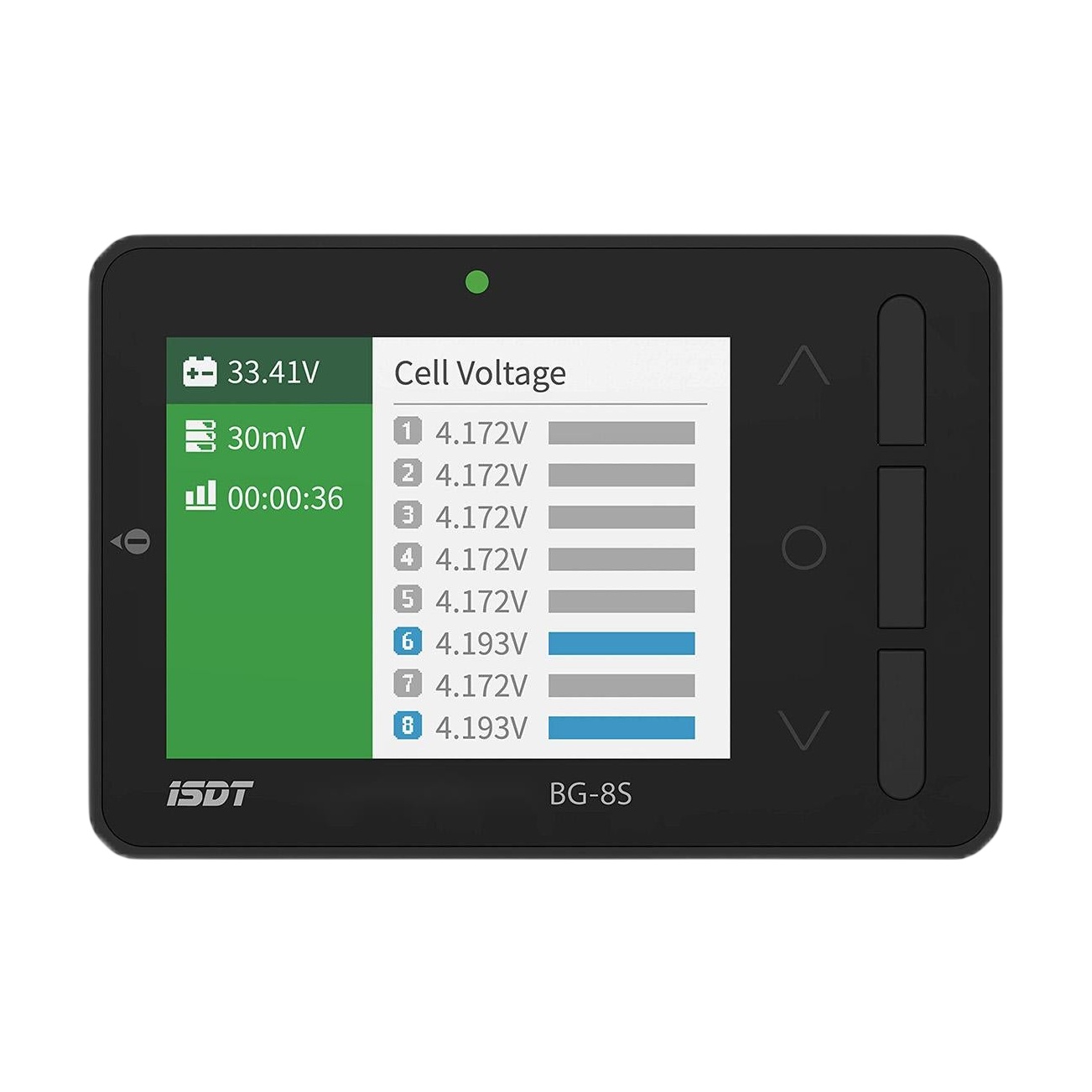

iSDT BG-8S Tester a balancer 1-8S

BG-8S je multifunkční měřicí přístroj pro testování stavu akumulátorových sad většiny modelářských typů — Li-Po, Li-ion, LiFe, LiHV, NiCd a NiMH. Kromě měření napětí zvládá autonomní balancování, měření parametrů servo signálu na výstupu z přijímače a funguje i jako inteligentní USB nabíječ napájený z připojeného akumulátoru.

Lithiové baterie 2-8S tester změří bez jakéhokoliv dalšího napájení, energii si bere z testované baterie. Zobrazuje celkové napětí baterie, napětí jednotlivých článků a rozdíl mezi článkem s nejvyšším a nejnižším napětím, což je nejrychlejší způsob, jak odhalit rozhozenou baterii. Baterie se servisním konektorem JST-XH se připojují přímo, ostatní přes vhodný adaptér. U NiCd a NiMH akumulátorů měří celkové napětí o 4-10 článcích, rovněž bez dodatečného zdroje. Pro testování 1S lithiových sad a NiCd/NiMH sad s méně než čtyřmi články je třeba do vstupní zásuvky XT60i připojit napájecí akumulátor s napětím vyšším než 5 V.

V režimu balanceru pracuje BG-8S autonomně u lithiových baterií 2-8S — vybije články na úroveň článku s nejnižším napětím a napětí všech článků tak srovná na stejnou hodnotu. Přístroj se během balancování napájí přímo z vybíjeného akumulátoru.

Jako tester servo signálu se přístroj propojí s příslušným výstupem (kanálem) nebo se zásuvkou S.BUS přijímače třížilovým servokabelem ve standardním zapojení tak, aby mínusový vodič byl zapojen ke kontaktu (-) zásuvky testeru. U PWM signálu pro klasická serva měří a zobrazuje napájecí napětí přijímače, opakovací frekvenci a šířku signálových impulsů, kterou ukazuje také jako relativní velikost výchylky v procentech. U sériového S.BUS zobrazuje relativní velikost výchylky v procentech a jako sloupcový graf a to až v 18 kanálech. Je-li napájecí napětí přijímače nižší než 5,0 V, je nutné do zásuvky XT60i připojit vnější zdroj s napětím alespoň 5 V.

Poslední funkcí je USB nabíječ, respektive polní powerbanka napájená z akumulátoru připojeného do zásuvky XT60i — ten je přitom testerem chráněn před nadměrným vybitím. Nabíjí běžná zařízení napětím 5 V / 2 A a podporuje i inteligentní rychlonabíjení Qualcomm Quick Charge 2.0/3.0, je kompatibilní se zařízeními BC1.2 a Apple. Maximální nabíjecí napětí je 12 V / 2 A.
