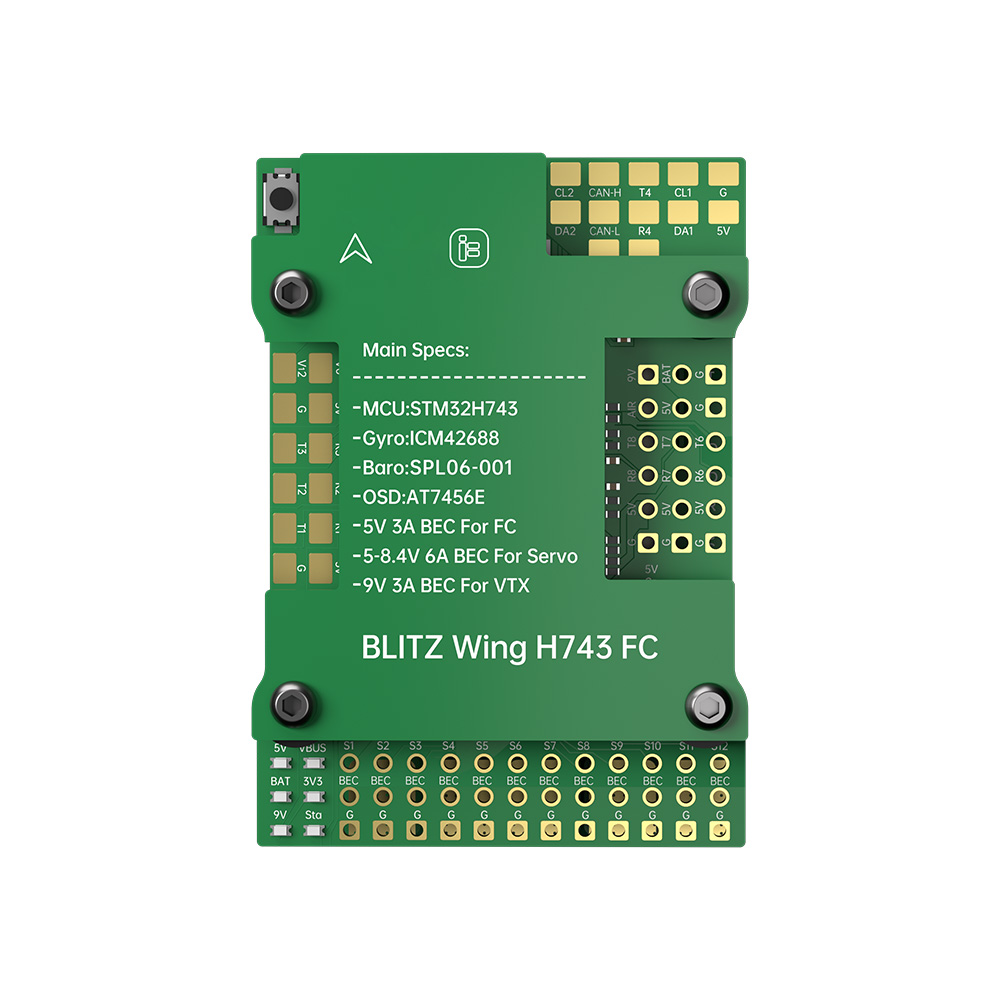

iFlight BLITZ Wing H743

iFlight BLITZ Wing H743 je řídicí jednotka určená pro letadla a samokřídla, která se fyzicky skládá ze tří desek — řídicí jednotky, PDB pro rozvod napájení a ochranného krytu. Deska podporuje firmware INAV a Ardupilot. Napájení je možné z 2–8S LiPo baterie (7–36V).

Základem řídicí jednotky je procesor STM32H743 s gyroskopem ICM-42688-P a barometrem SPL06-003 pro měření výšky. Deska disponuje slotem pro microSD kartu, která slouží pro ukládání blackbox záznamů nebo mapových podkladů. Deska lze využít s digitálním i analogovým přenosem videa. Pro analogový přenos je dostupný OSD čip AT7456E pro zobrazení telemetrických dat ve videu a dva přepínatelné vstupy pro analogové kamery.

Pro připojení GPS, telemetrie, senzorů a dalšího příslušenství je k dispozici 8 UARTů. Deska také umožňuje připojení externího senzoru rychlosti vzduchu, který u pevného křídla a samokřídla zpřesní výpočet vzdušné rychlosti. Konektivita je řešena kombinací konektorů a pinové lišty.

PDB deska zajišťuje rozvod napájení k celé sestavě. Pět skupin pájecích padů pro regulátory zajistí rozvod napájení k motorům i při vícemotorových konfiguracích. Obsahuje 5V@2,5A BEC pro napájení řídicí jednotky a přijímače, 9V@2,5A BEC pro video vysílač nebo další elektroniku a nastavitelný 5/7,4/8,4V@6A servo BEC — volba napětí pokrývá jak standardní 5V serva, tak silnější servomotory vyžadující 7,4 nebo 8,4V bez nutnosti externího konvertoru. Integrovaný senzor proudu pokryje rozsah 0–176A (kontinuálně 100A, špičkově 160A).

Montážní rozteč je 30,5×30,5mm, celková hmotnost sestavy 35g.
