Heewing T1-S Ranger VTOL PNP

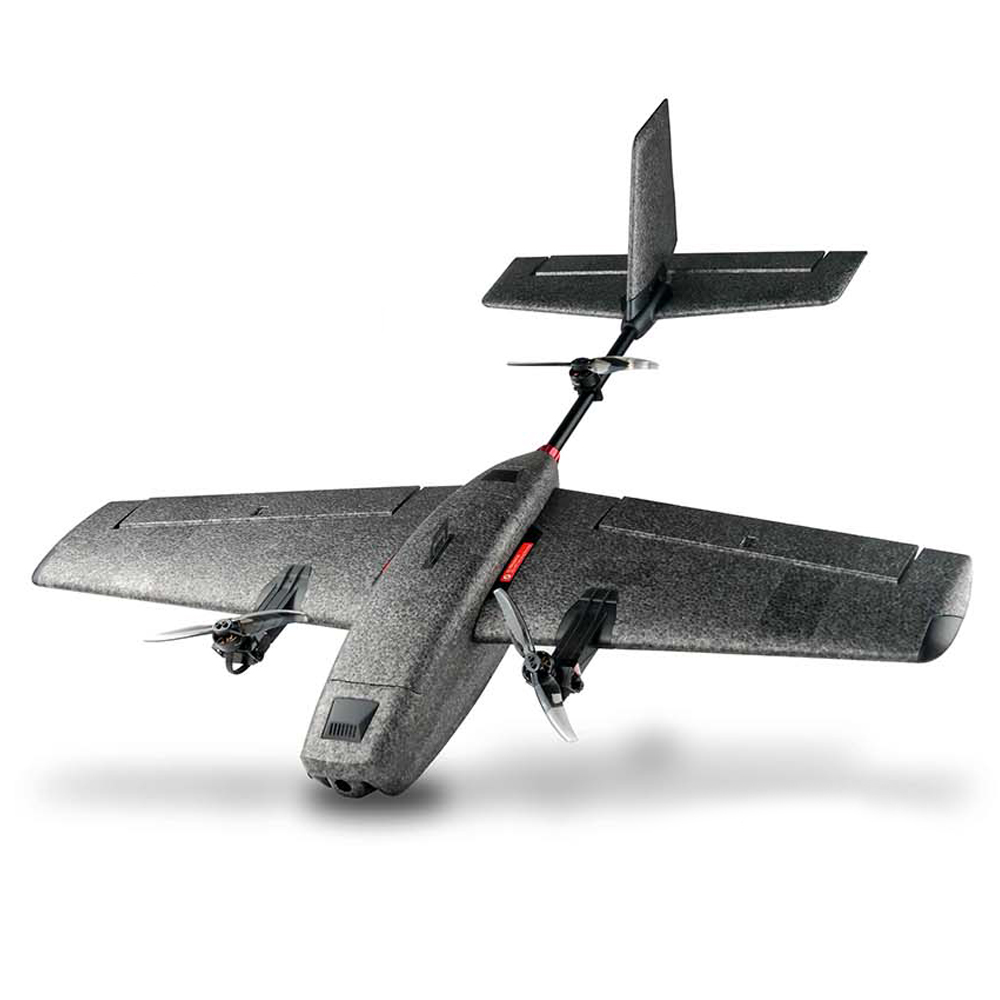

Heewing T1-S Ranger VTOL PNP je FPV letadlo s rozpětím 790 mm a schopností svislého vzletu a přistání (VTOL), vhodné pro létání a delší lety z míst bez ranveje. Startuje a přistává v režimu multikoptéry, ve vzduchu pak naklopí přední motory do vodorovné polohy a letí jako klasické letadlo. Jde o novější a větší generaci řady T1 Ranger — oproti původnímu modelu má delší křídla pro delší dobu letu, prostornější trup a odolnější konstrukci. Model se dodává v přepravním kufru z pěny, ve kterém má každý díl vlastní lože.

Drak je z pěnového materiálu EPP, trup vyztužuje karbonová tyč a ocasní plochy nese nosník. Křídla se nasunou na karbonovou tyč a v trupu zacvaknou, propojení motorů a serv řeší rychloupínací konektory v kořeni křídla, takže se kabely při skládání nemusí ručně zapojovat. Ocasní plochy mají rovněž rychloupínací uchycení. Táhla křidélek vedou po horní straně křídla, díky čemuž jsou při přistání méně namáhaná. Baterie se upíná na montážní desku se suchým zipem, zadní otvor v trupu umožňuje doplnit chladicí ventilátor.

Pohon tvoří tři motory 1806 2000KV s vrtulemi 5126 — dva naklápěcí na křídlech a jeden zadní na ocasním nosníku. Naklápění obstarávají serva V39, kormidla ovládají lehká 4,3g serva a motory napájí regulátory Heewing 20A s firmwarem BlHeli_S. Model je určený výhradně pro 4S baterie. Vzletová hmotnost se podle osazení pohybuje mezi 600 a 950 gramy.

V trupu je z výroby osazená a předkonfigurovaná řídicí jednotka F405 s firmwarem ArduPilot a nahranými VTOL parametry. Nastavuje se v programu Mission Planner. Z výroby je připravená pro přijímače ELRS/CRSF, po změně dvou parametrů funguje i se SBUS. Přepínač na 6. kanálu volí mezi režimem QLOITER (vznášení s držením pozice a výšky podle GPS), FBWA (stabilizovaný let jako letadlo) a QRTL (automatický návrat a svislé přistání v místě startu). GPS modul je součástí balení a instaluje se pod zadní kryt nebo do přídě. Před prvním letem stačí připojit a spárovat přijímač, zkalibrovat vysílačku a nastavit letové režimy. Tovární VTOL parametry jsou podle výrobce výchozím bodem, doporučujeme je před letem zkontrolovat a případně doladit.

Model je v provedení PNP: motory, regulátory, serva a řídicí jednotka jsou nainstalované, GPS modul je přiložen. Není součástí RC přijímač, vysílačka, baterie, kamera ani přenos obrazu.

Důležité upozornění: VTOL je nutné napájet 4S baterií. Křídla nenasazujte ani nesundávejte při zapnutém napájení.
