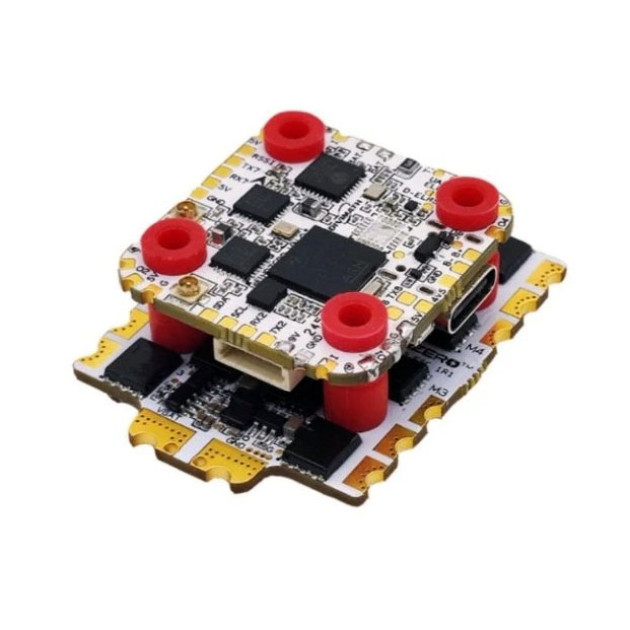

HDZero Halo H7 s ELRS + 70A AM32

HDZero Halo H7 s ELRS + 70A AM32 je kombinace řídicí jednotky s integrovaným ELRS přijímačem a výkonného 70A regulátoru. Stack je určen především pro výkonné 5" závodní i freestylové drony napájené 3–8S LiPo bateriemi. Stack má velikost Mini s montážními dírami 20×20 mm M3.

Řídicí jednotka je vybavena integrovaným duálním ELRS přijímačem na frekvenci 2,4 GHz s plnou diverzitou a TXCO krystalem. Podporuje režim Gemini pro maximální spolehlivost a minimální odezvu RC přenosu. Základem jednotky je výkonný procesor H743 a gyro ICM42688. Součástí je 5V/4A BEC pro napájení LED diod nebo GPS modulu a spínatelný 9V/3A BEC pro napájení video vysílačů. HDZero Halo je navržena pro použití s digitálními video systémy a neobsahuje OSD čip pro analogové video. Na desce jsou konektory pro připojení regulátorů a digitálních video vysílačů, stejně jako 16MB paměť pro blackbox. K dispozici jsou také I2C pady pro připojení kompasu nebo barometru.

Druhou částí stacku je regulátor Halo 4v1 70A, který je konstruován pro vysoké proudové zatížení a rychlou odezvu plynu. Používá dvojdílný (split-board) design, oddělující výkonovou a řídicí část, čímž zlepšuje chlazení a odolnost při pádech. Proud je veden přes integrovanou měděnou přípojnici a 8vrstvý plošný spoj s 3oz mědí na každé vrstvě. Tento design minimalizuje pokles napětí a zlepšuje odezvu při prudkém přidání plynu.

ESC zvládá trvalý proud 70 A na motor a krátkodobé špičky až 100 A. Plošný spoj je opatřen konformním lakem, který chrání před vlhkostí, prachem a korozí. Regulátor používá moderní firmware AM32.

Při použití s 8S baterií doporučujeme použít kondenzátor pro vyšší napětí.
