HDZero AIO15 2-3S 15A (FC+ESC+ELRS+HDZero)

Skladem
3 299 Kč

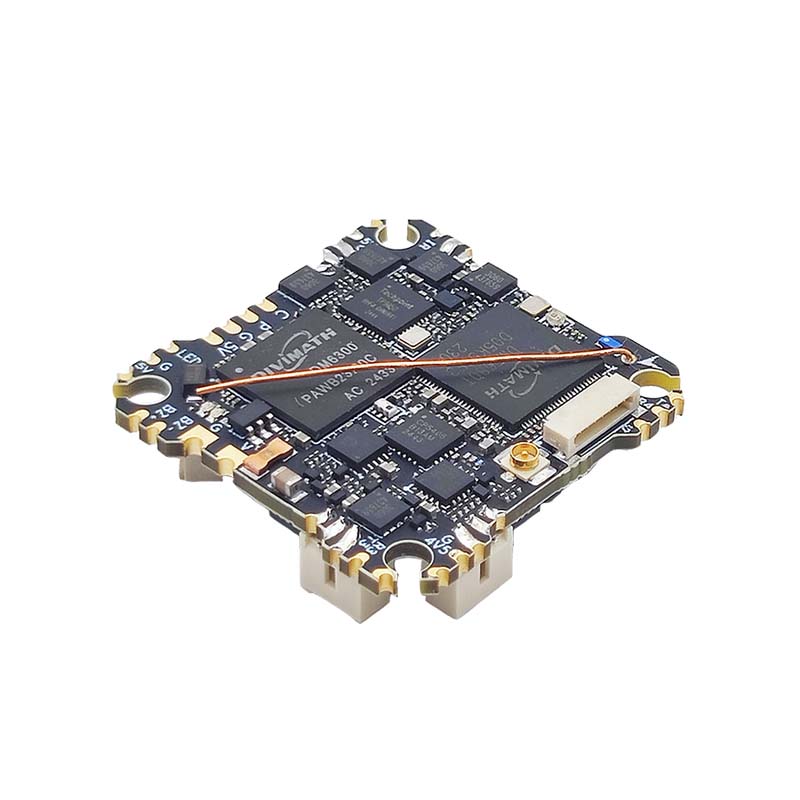

HDZero AIO15 je deska určená pro malé 2-2,5" Toothpick drony napájené 2-3S baterií. Deska v sobě jako první integruje řídicí jednotku, regulátory, ELRS přijímač a digitální video vysílač HDZero. Základem řídicí jednotky je STM32G473 procesor v kombinaci s gyrem ICM42688P. Regulátory používají firmware Bluejay a zvládnou proud až 15A. Deska je tak vhodná pro motory do velikosti 1404. Integrovaný ELRS přijímač používá drátovou anténu a je připojen přes UART. Nejzajímavější částí desky je integrovaný HDZero digitální video vysílač s výkonem až 200mW. Vysílací anténa je připojena přes u.FL konektor. HDZero vysílač má analogový HD composite video vstup. Deska dále disponuje 5V 1A BECem a senzorem pro měření proudu. K dispozici jsou také konektory pro snadnější připojení motorů. Deska má klasické montážní díry s roztečí 25,5x25,5mm. Pro připojení k PC je použit externí USB-C konektor.

Klíčové vlastnosti

  • MCU: STM32G473
  • Gyro: ICM42688P
  • Vstupní napětí: 3,5-13V (2-3S Lipo)
  • Proud ESC: 15A
  • Firmware ESC: Bluejay
  • Přijímač: UART ELRS integrovaný
  • VTX: HDZero 25/200mW
  • Video vstup: HD Composite
  • Anténní konektor: u.FL
  • Montážní díry: 25,5x25,5mm M2
  • Velikost: 31.3x31.3mm
  • Hmotnost: 7,2g (s konektory pro motor)

Uživatelské manuály

Obsah balení

  • 1x AIO deska
  • 1x XT30 konektor s kabelem
  • 1x Sada šroubků
  • 1x Sada softmountů
  • 1x Lineární VTX anténa
