Happymodel X14 1-2S 12A (FC+ESC+RX+VTX) ELRS

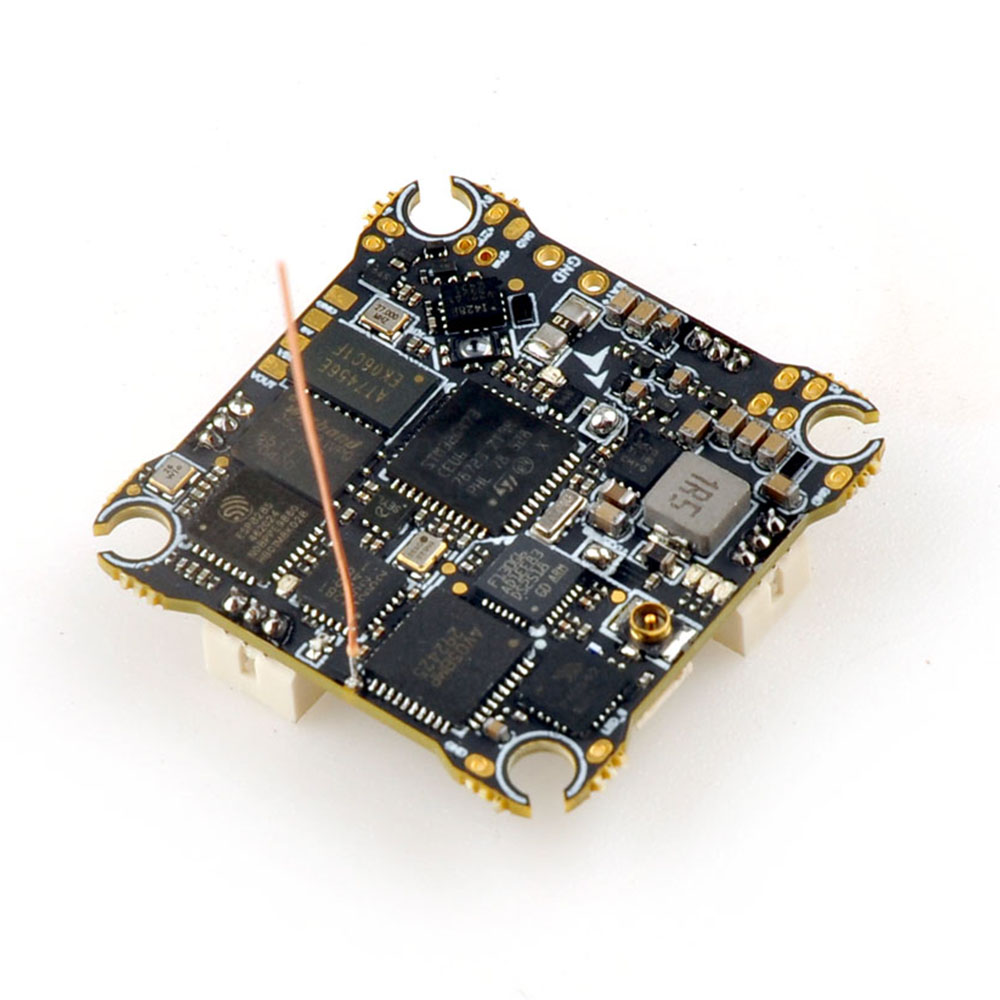

Happymodel X14 AIO je malá deska pro 1–2S whoopy obsahující řídicí jednotku, regulátory, video vysílač i RC přijímač. Deska se tak skvěle hodí pro malé koptéry, kde každý gram hraje roli.

Základem řídicí jednotky je procesor G473 doplněný gyrem ICM42688P. I při této velikosti má deska nejen senzor napětí, ale i senzor proudu. Deska je také vybavena 16MB pamětí pro blackbox a 5V/2A BEC. Regulátory s firmwarem Bluejay podporují napájení 1–2S baterií a proud až 12 A. Jsou tak vhodné pro motory velikosti 0802–1104 a pro méně agresivní koptéry i 1404.

O přenos videa se stará video vysílač s firmwarem OpenVTX a přepínatelným výkonem 10–400 mW a u.FL konektorem pro připojení antény. Video vysílač se nastavuje přes řídicí jednotku protokolem SmartAudio 2.1.

Přijímač je ELRS 2.4 GHz připojený přes UART. Přijímač má integrovanou drátovou anténu. Výkon telemetrie je 15 mW.

AIO deska není vybavena integrovaným USB konektorem. Externí USB-C port se připojuje přes SH1.0-4Pin konektor.

Video vysílač poměrně dost topí. Protože je integrovaný na desce se zbytkem elektroniky, nedoporučujeme nechávat desku dlouho zapnutou bez proudění okolního vzduchu. Pokud vypadne obraz, je třeba nechat jednotku vychladnout. V letu se deska bez problému uchladí okolním vzduchem. Nezapínejte desku bez připojené antény.
