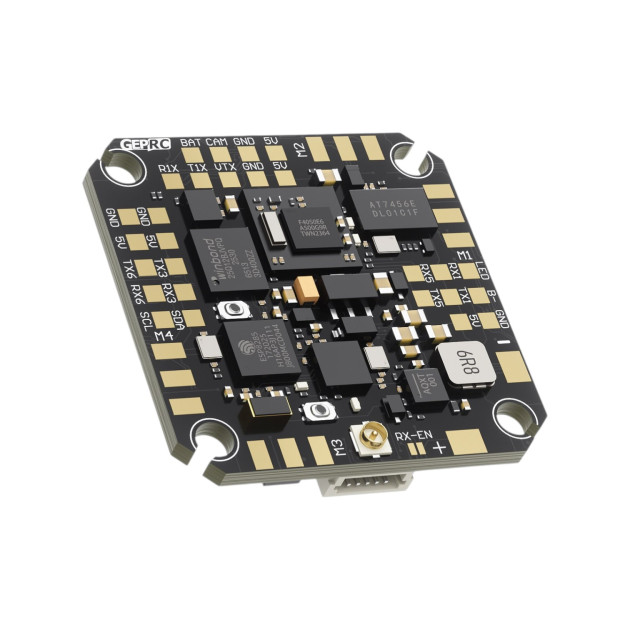

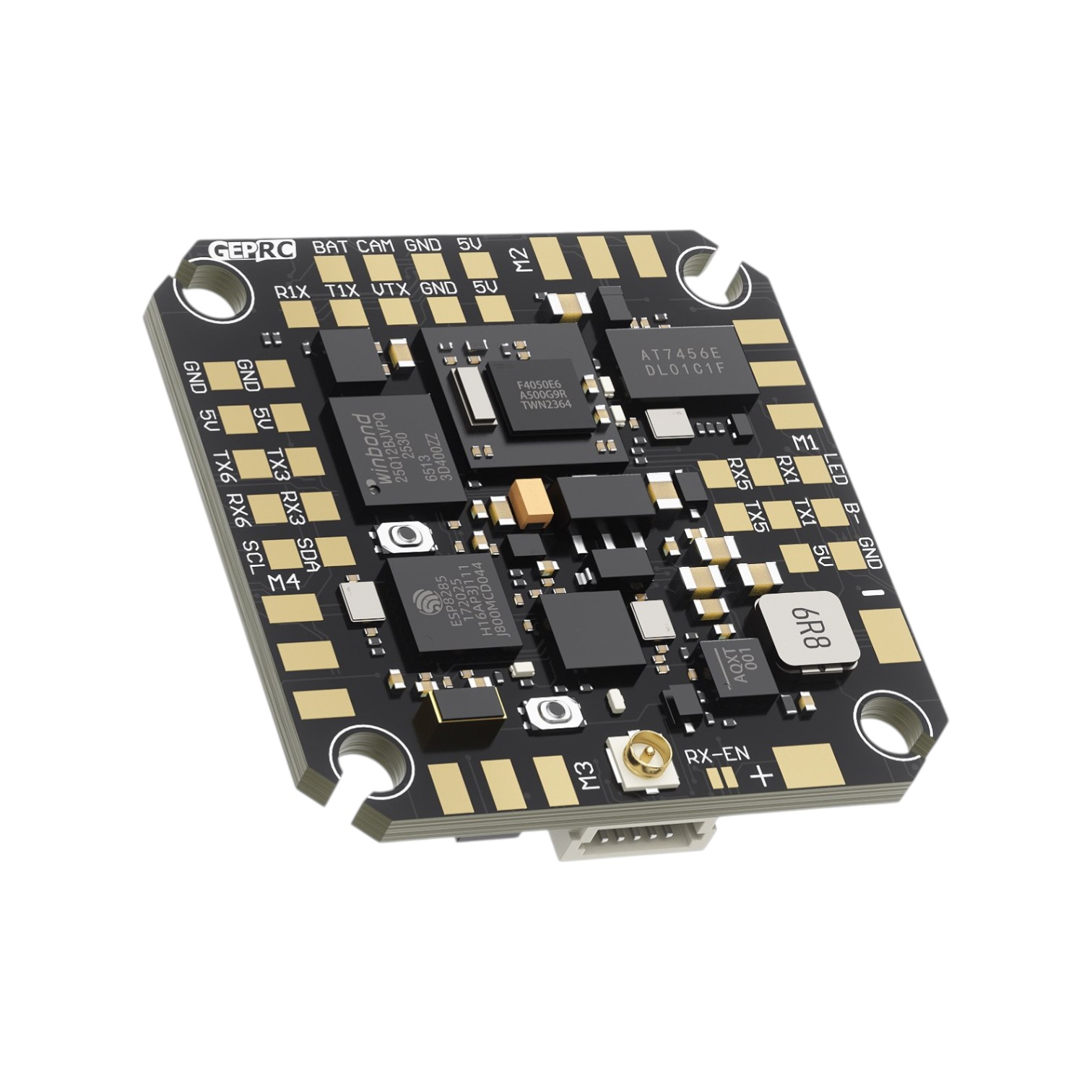

GEPRC Taker F405 20A je kompaktní AIO deska, která v sobě kombinuje řídicí jednotku, regulátory a ELRS přijímač. Deska je vhodná pro menší 1,6–3" drony napájené 2–4S LiPo baterií s digitálním i analogovým přenosem obrazu. Pro úsporu hmotnosti je použit externí USB-C port, který se k desce připojuje přes malý SH1.0 konektor.
Základem řídicí jednotky je mikroprocesor F405 a gyroskop ICM42688-P. Deska má barometr pro měření výšky a disponuje 16MB pamětí pro blackbox. Pro napájení přijímače, GPS modulu a dalších periferií deska disponuje 5V BECem. Na desce jsou vyvedeny I2C pady pro připojení kompasu. Regulátory zvládnou proud až 20A a používají firmware Bluejay. Jsou tak vhodné pro použití s motory velikosti 1104–1507 a podobnými. Součástí je také integrovaný ELRS přijímač na frekvenci 2.4GHz, připojený přes UART. Externí anténa se připojuje přes IPEX1 konektor.

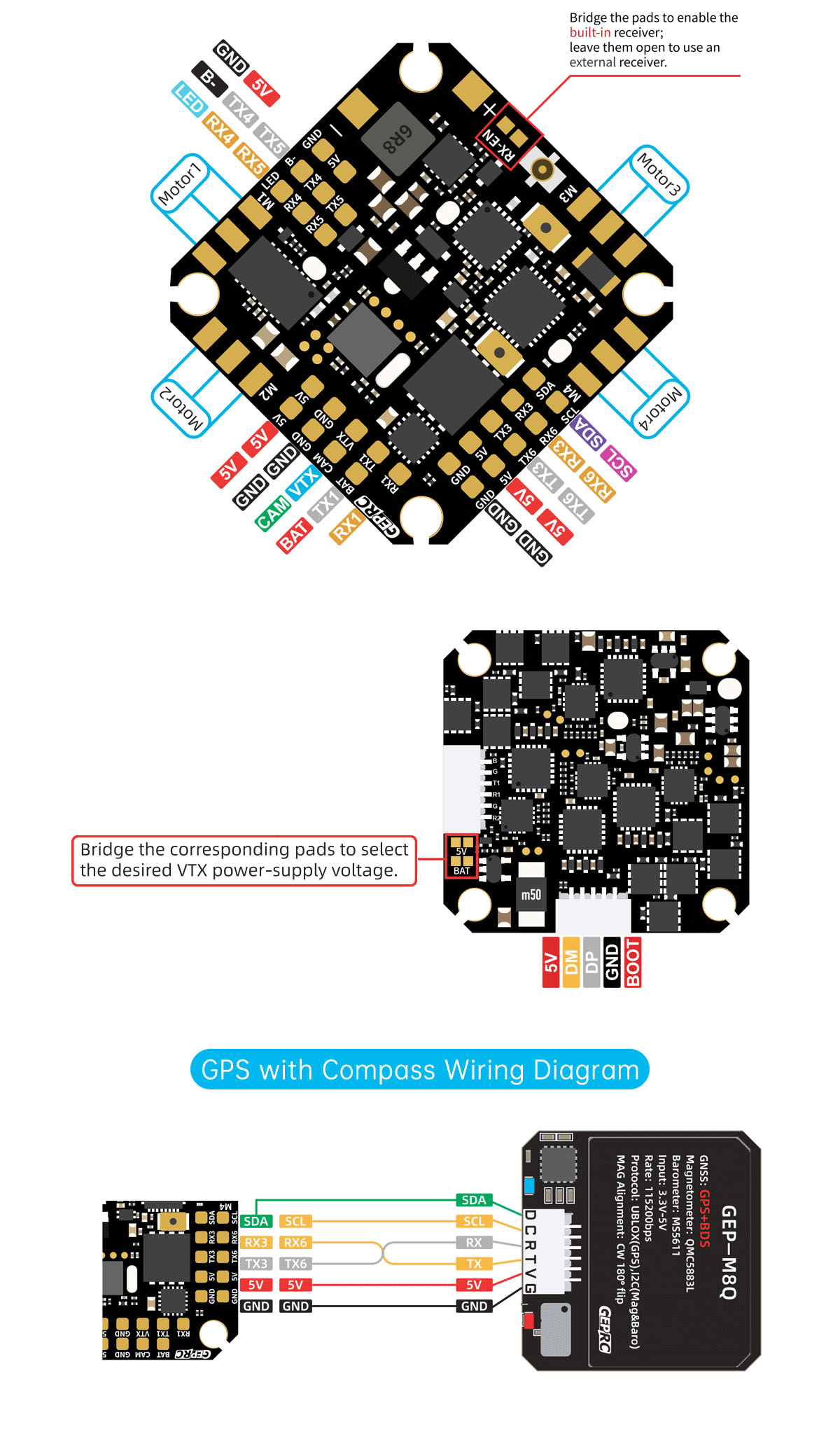

Deska je vybavena 6pinovým konektorem pro připojení digitálních video přenosů s volbou výstupního napětí 5V / VBat. Obsahuje také OSD čip pro analogové video.
Klíčové vlastnosti
- Vstupní napětí: 2-4S LiPo
- MCU: STM32F405 (BGA)
- IMU: ICM42688-P
- BF Target: GEPRC_TAKER_F405 AIO
- Blackbox: 16MB
- OSD: AT7456E
- Počet UARTů: 5
- I2C: Ano
- USB: externí USB-C konektor přes SH1.0 6pin
- BEC: 5 V/2,5 A
- Firmware ESC: Bluejay
- Proud ESC: 20A
- Montážní díry: 25,5 × 25,5 mm (M2 se softmountem)
- Velikost: 31,5×31,5 mm
- Hmotnost: 7g
Obsah balení
- 1 × AIO deska
- 1 × XT30 konektor se 7cm 18AWG kabelem
- 1 × 35V 220µF Kondenzátor
- 1 × 60mm SH1.0 6-Pin kabel
- 1 × SH1.0 6-Pin kabel
- 1 × Externí USB-C konektor
- 1 × 60mm SH1.0 5-Pin kabel
- 8 × M2×6.5mm softmounty
