Fnirsi HRM-10 Měřič vnitřního odporu

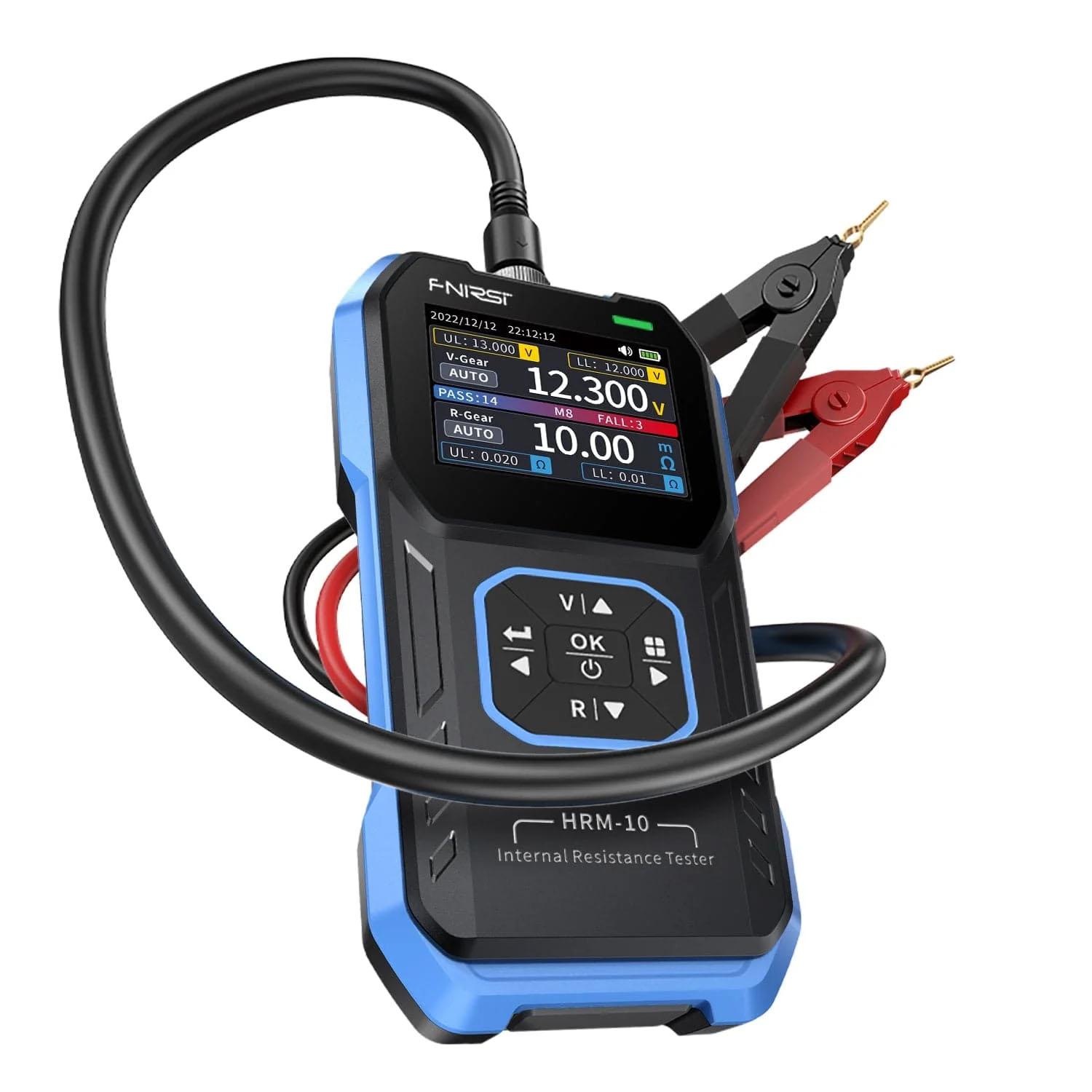

FNIRSI HRM-10 je ruční měřič vnitřního odporu a napětí baterií, vhodný pro kontrolu kondice a třídění článků. Měří vnitřní odpor i napětí současně a obě hodnoty zobrazuje vedle sebe na barevném TFT displeji. Vnitřní odpor je jedním z nejspolehlivějších ukazatelů stavu článku - s počtem cyklů a stárnutím roste, takže porovnání naměřené hodnoty s novým kusem ukáže, kolik životnosti už má článek za sebou.

Měření probíhá čtyřvodičovou Kelvinovou metodou, která odděluje proudové a napěťové vodiče. Odpor přívodních kabelů ani přechodový odpor kontaktů se tak do výsledku nepromítne, což je u hodnot v jednotkách miliohmů zásadní. Odpor se měří střídavým signálem 1kHz, přístroj proto pracuje i s nabitými články a nevyžaduje jejich vybití. Přesnost je ±0,5% v obou veličinách.

Rozsah odporu sahá od miliohmů až po 200Ω a dělí se na pět stupňů (20mΩ, 200mΩ, 2Ω, 20Ω, 200Ω) plus automatiku. Napětí měří do ±100V DC v rozsazích 1V, 10V a 100V. Pokrývá tedy jak jednotlivé Li-ion a LiPo články, tak celé packy. Rozsah lze nechat na automatice, nebo jej zvolit ručně tlačítky.

Praktickou funkcí je třídicí režim („sorting mode") - přístroj porovná naměřené hodnoty s prahy nastavenými uživatelem a rovnou vyhodnotí, jestli článek vyhověl, nebo ne. K dispozici je 8 skupin vlastních prahových hodnot, takže lze přepínat mezi několika typy článků bez nutnosti opakovaného přenastavování. Výsledky včetně hodnocení se ukládají do historie měření.

Naměřená data lze exportovat do počítače: po připojení USB-C kabelem se přístroj objeví jako flash disk s tabulkou uložených záznamů. Dále nabízí podržení hodnoty na displeji, zvukovou signalizaci bzučákem, automatické vypnutí a uživatelskou kalibraci - každý rozsah napětí i odporu se kalibruje samostatně a kalibrace se navzájem neovlivňují. Firmware se aktualizuje stejnou cestou přes USB. Napájení zajišťuje vestavěná 1000mAh lithiová baterie nabíjená přes USB-C (5V/1A).

Důležité upozornění: Na vstup nelze přivést stejnosměrné napětí vyšší než 100V a za žádných okolností napětí střídavé. Při měření musí být kleště Kelvinových sond rozevřené - jejich kovové části se nesmí vzájemně dotýkat a musí mít dobrý kontakt s elektrodami článku, jinak měření nebude stabilní. Při delším skladování doporučujeme nechat vestavěnou baterii nabitou zhruba na 50 % (3,7-3,9V).
