Fnirsi FNB-C2 USB Tester nabíjení a nabíjecích protokolů

FNIRSI FNB-C2 je USB-C tester a trigger rychlonabíjecích protokolů, vhodný pro diagnostiku nabíječek, kabelů a powerbank. Zapojí se mezi zdroj a spotřebič a v reálném čase zobrazuje napětí, proud, výkon a vyjednaný nabíjecí protokol. Díky podpoře PD3.1 EPR pokrývá rozsah 4-50V a 0-6,5A, tedy výkon až 240W. Poradí si proto i s výkonnými nabíječkami notebooků. Hodí se na rychlou kontrolu, jaký protokol se mezi nabíječkou a zařízením skutečně dohodl a kolik výkonu reálně teče, například při nabíjení FPV brýlí, vysílačky nebo powerbanky.

Měření obstarává externí 20bit ADC se zobrazením na 7 platných číslic — rozlišení je 0,000001V/A/W, přesnost ±0,02 % z hodnoty u napětí a ±0,05 % u proudu a výkonu. Vedle hlavní sběrnice VBUS měří také napětí na datových vodičích D+/D- a pinech CC1/CC2 a sleduje vlastní provozní teplotu s rozlišením 1°C, což se hodí při dlouhém provozu na vysokém výkonu.

Automatická detekce rozpozná protokoly PD2.0/PD3.0/PD3.1 (včetně PPS a EPR), QC2.0/3.0/4/5, UFCS, Samsung AFC, Huawei FCP/SCP, OPPO VOOC/SVOOC1.0/2.0 a VIVO VFCP; jednotlivé protokoly lze také ručně vyvolat („trigger"). Funkce PD monitor zachytává pakety PD komunikace mezi nabíječkou a zařízením, takže pomůže odhalit, proč se rychlonabíjení nevyjedná. Převodník QC na PD navíc umožní nabíjet QC zařízení z PD nabíječky.

Tester přečte E-Marker čip USB-C kabelu — typ, výkon, délku, přenosovou rychlost a verzi u kabelů 3A/5A/50V/EPR i Thunderbolt TBT3/TBT4. Snadno se tak ověří, jestli kabel opravdu zvládne deklarovaný výkon. Kabel umí i simulovat (bez E-Markeru 60W, 20V/5A 100W nebo 50V/5A 240W EPR), díky čemuž se dá otestovat chování nabíječky s různými typy kabelů bez jejich fyzické výměny.

Kvalitu zdroje posoudí dvourežimové měření průběhů: pomalé kreslení křivek napětí, proudu a D+/D- se vzorkováním 2Sa/s-1kSa/s a rychlé měření zvlnění („ripple") s AC vazbou a vzorkováním 20kSa/s-2MSa/s. Průběh napětí sběrnice VBUS lze sledovat v reálném čase s frekvencí nastavitelnou od 20kHz do 2MHz.

K dispozici je 10 skupin statistik kapacity (Ah), energie (Wh) a času; z naměřených dat tester spočítá kapacitu baterie s nastavitelným napětím článku 3,0-5,0V a účinností konverze 80-100 %. Záznam křivek napětí a proudu běží až 9 hodin s intervalem ukládání 1-120s a volitelnými podmínkami automatického startu a konce — celý nabíjecí cyklus se tak zdokumentuje bez asistence.

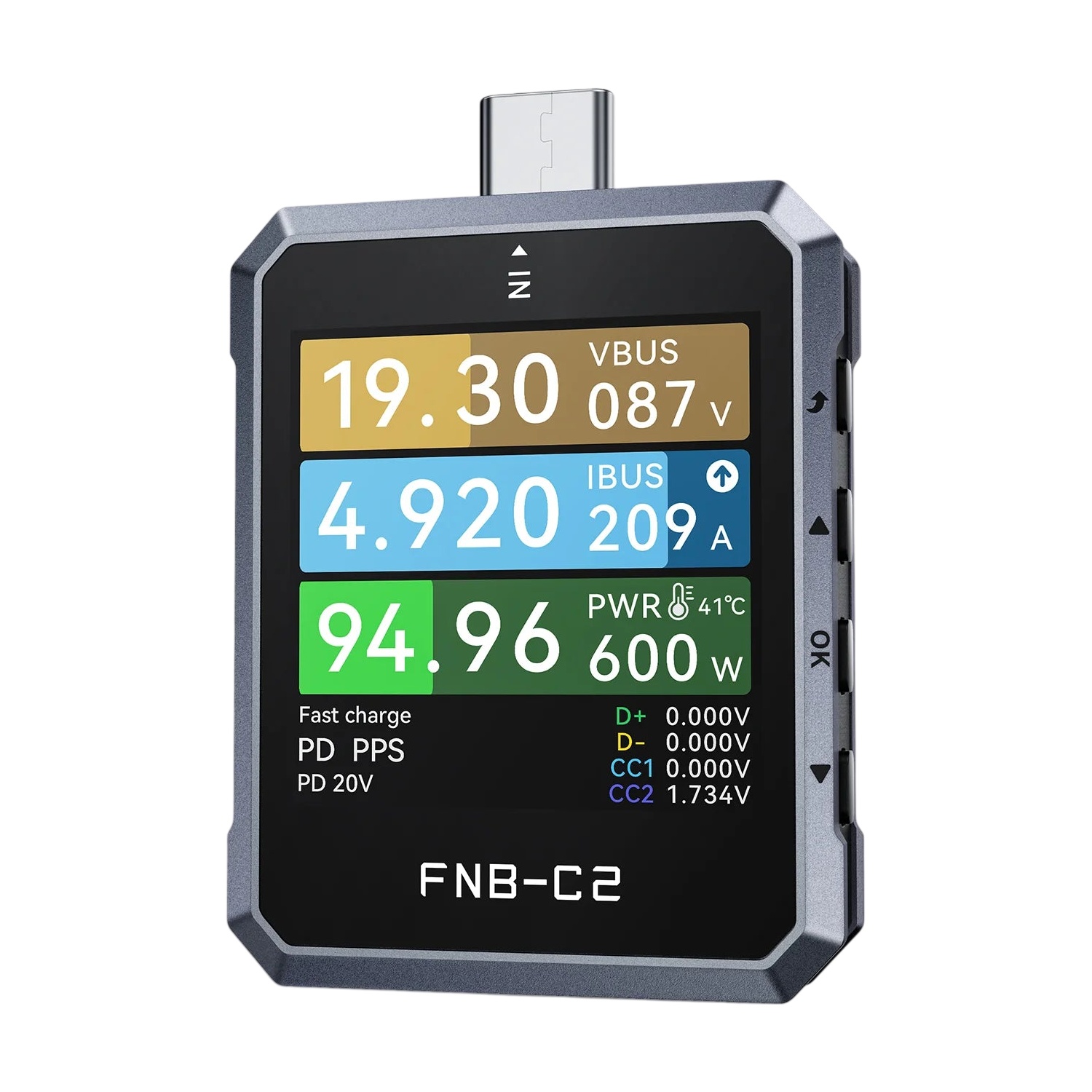

Vše se zobrazuje na 1,54" TFT displeji 240x240. Senzor automaticky otáčí obraz do čtyř směrů. Tester má tři konektory: USB-C samec a USB-C samici (24pin, obousměrný průchod proudu) a HID USB-C port pro připojení k počítači — na Windows i Mac OS funguje bez instalace ovladačů. Při aktualizaci firmwaru se přístroj hlásí jako flash disk, stačí do něj přetáhnout soubor s firmwarem.

Důležité upozornění: Na měřicí vstup nesmí být přivedeno napětí vyšší než 50V a na PC port více než 16V. Při ručním triggerování vyššího napětí nesmí být k testeru připojeno zařízení, které toto napětí nesnese.
