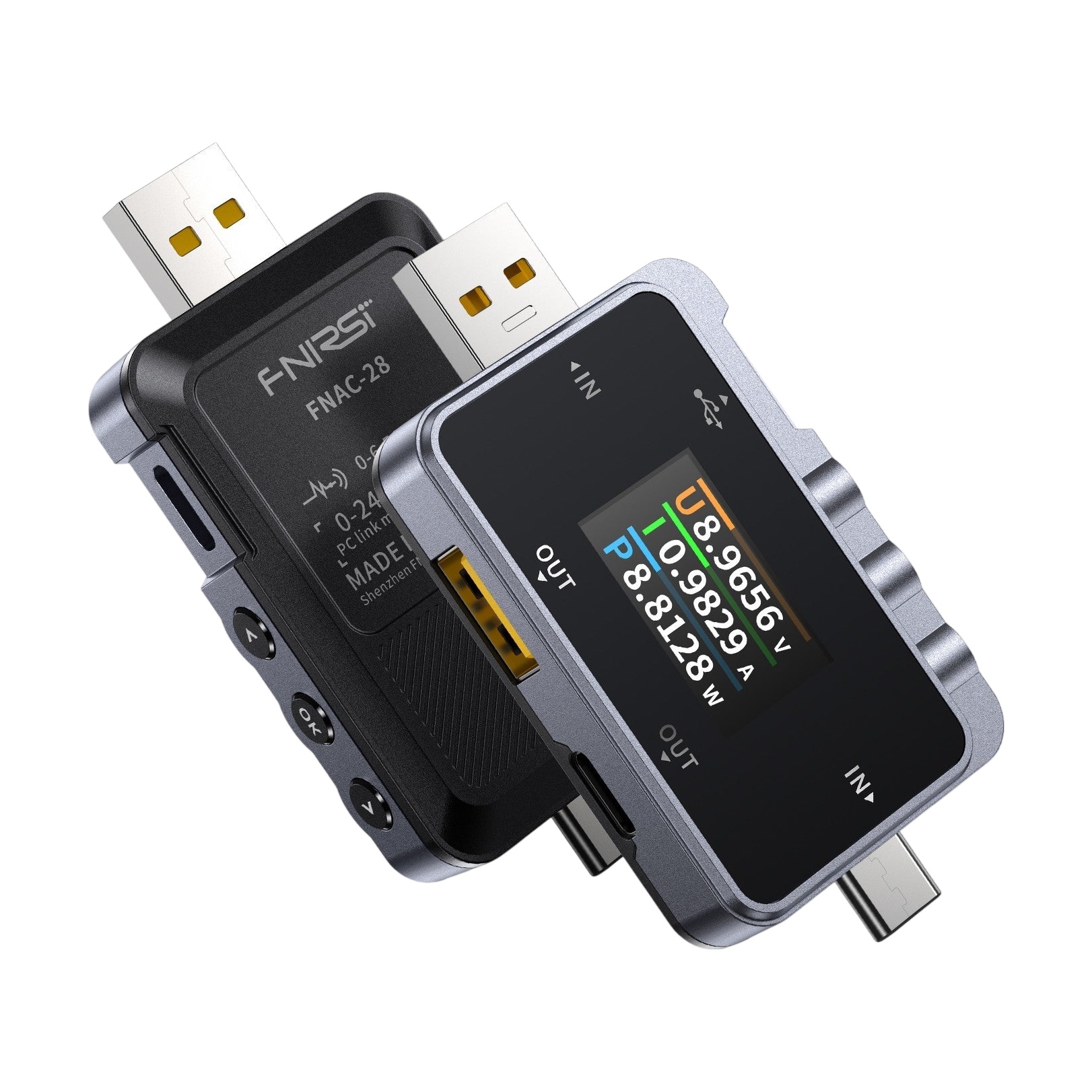

Fnirsi FNAC-28 USB Tester nabíjení

FNIRSI FNAC-28 je kompaktní USB tester pro měření napětí, proudu a výkonu na portech USB-A a USB-C, doplněný o trigger rychlonabíjecích protokolů. Hodí se ke kontrole nabíječek, powerbank a USB kabelů i k měření nabíjecího výkonu telefonů a dalších zařízení. Vstupní konektory v provedení samec (USB-A i USB-C) se zapojí přímo do nabíječky bez další redukce, výstupní porty USB-A a USB-C jsou obousměrné a směr proudu ukazuje šipka na displeji — u powerbanky tak lze změřit vstup i výstup.

Tester měří napětí v rozsahu 4-24V, proud 0-6,5A a výkon do 156W, vždy s rozlišením 0,001 jednotky. O přesnost se stará externí 16bit ADC převodník. Vedle okamžitých hodnot zobrazuje teplotu, napětí datových linek D+/D- a statistiky nabíjení — čas, kapacitu (Ah) a energii (Wh) — v 5 nezávislých skupinách dat. Průběhy napětí a proudu vykresluje jako křivky s časovou základnou 0,1-5s/dílek; samostatné stránky zobrazují průběh datových linek a zvlnění napětí VBUS se základnou 10-200µs/dílek, což pomůže odhalit nekvalitní zdroj.

Funkce rychlonabíjení umí automaticky detekovat protokoly podporované nabíječkou a triggerovat (vyžádat si konkrétní napětí) protokoly QC2.0 (5/9/12/20V), QC3.0 (3,4-20V s krokem 0,2V), FCP, SCP, AFC, VOOC/WARP a SVOOC 1.0/2.0. Protokol USB-PD tester nepodporuje — s PD nabíječkou funguje jako běžný měřák, ale PD komunikaci nedetekuje ani netriggeruje.

V sekci Toolbox nabízí měření vnitřního odporu kabelu (srovnávací metodou s referenčním měřením), detekci DASH kabelu s načtením e-marker čipu a režimy Soft DASH a Soft Apple 2.4A, který nastaví datové linky na 2,7V pro plné nabíjení starších Apple zařízení proudem 2,4A. Přes samostatný USB-C port se tester připojí k počítači — PC software zaznamenává a exportuje průběhy měření a slouží i k aktualizaci firmwaru. Vše se zobrazuje na 1,06" barevném TFT displeji se širokými pozorovacími úhly. Menu je v angličtině. Plastové tělo měří 73x36x12 mm a váží pouhých 21g.

Důležité upozornění: Po triggeru rychlonabíjecího protokolu je zvolené napětí přítomno na výstupu testeru — připojené zařízení, které vyšší napětí nesnese, se může nenávratně zničit. Na monitorovací porty nesmí být přivedeno napětí vyšší než 24V, na PC port vyšší než 16V.
