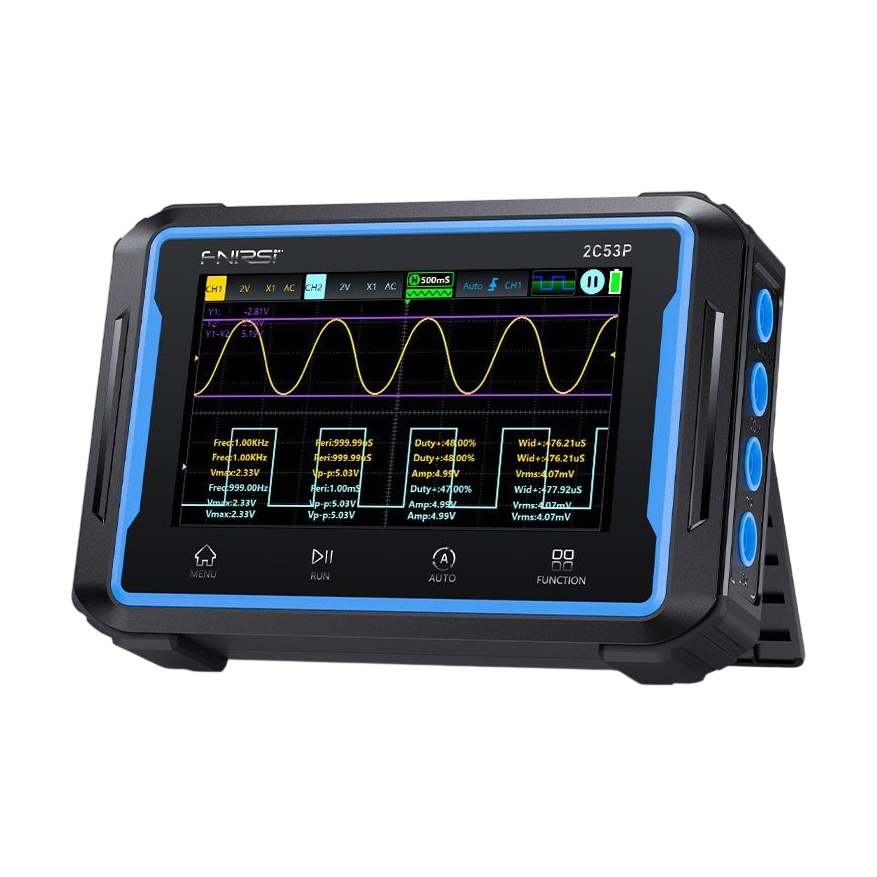

Fnirsi 2C53P 3v1 Digitální osciloskop, multimetr a generátor signálu

FNIRSI 2C53P je kompaktní měřicí přístroj 3v1 vhodný pro diagnostiku, opravy a vývoj elektroniky. V jednom těle kombinuje dvoukanálový osciloskop, multimetr a generátor signálu, takže zobrazí průběh signálu, změří běžné elektrické veličiny i vytvoří testovací signál bez nutnosti nosit tři samostatné přístroje. Osciloskopická část staví na architektuře FPGA + MCU + ADC a je doplněná vestavěným modulem vysokonapěťové ochrany. Ovládání je postavené na velkém 4,3" dotykovém displeji, přepínání mezi funkcemi je proto rychlé i v terénu.

Osciloskop vzorkuje rychlostí 250MSa/s na obou kanálech a nabízí analogovou šířku pásma 50MHz. Časová základna je nastavitelná od 10ns do 10s na dílek, vertikální citlivost od 10mV do 10V na dílek při vertikálním rozlišení 8bit, vstupní impedance je 1MΩ. Hloubka paměti dosahuje až 64kB, díky čemuž lze zachytit delší úsek průběhu bez ztráty detailu. Vysokonapěťová ochrana posouvá maximální měřené napětí na ±400V. Pro zachycení signálu jsou k dispozici režimy spouštění Auto, Normal a Single s volbou náběžné nebo sestupné hrany a úrovní nastavitelnou v rozsahu osmi dílků oběma směry. Přístroj podporuje AC i DC vazbu, přepínatelný limit šířky pásma 20MHz pro potlačení vysokofrekvenčního šumu a zobrazení Y-T, X-Y nebo rolování. Doplňkem je osm matematických operací, FFT analýza, kurzorové měření X1-X2 a Y1-Y2, perzistence 1s nebo nekonečná a automatické vyhodnocení parametrů, tedy periody, frekvence, Vpp, maxima, minima, efektivní a průměrné hodnoty, amplitudy, střídy a šířky pulzu. Snímek obrazovky se ukládá ve formátu BMP do vnitřní paměti 13MB, odkud se po připojení k počítači zkopíruje jako z běžného flash disku.

Integrovaný multimetr s rozlišením 4½ číslice (19999 counts) měří stejnosměrné i střídavé napětí a proud, odpor, kapacitu a teplotu, nechybí test diod ani akustická kontrola vodivosti. Automatický režim sám rozezná, zda je na vstupu napětí nebo odpor, a přepne odpovídající rozsah. Napětí lze měřit do 1000V DC a 750V AC, proud do 9,999A v obou směrech, odpor do 19,999MΩ a kapacitu do 99,99mF, teplotní rozsah sahá od -55 do 1300°C. Proud se měří přes dvě oddělené zdířky, mA pro malé proudy a 10A pro velké, překročení 1A na vstupu mA nebo 10A na vstupu 10A spálí pojistku. Naměřené hodnoty lze uložit až v pěti sadách a zobrazit v tabulce s minimem a maximem i jako křivku vývoje měřené veličiny v čase. Teplotní sonda není součástí balení.

Třetí částí přístroje je jednokanálový DDS generátor signálu s frekvencí do 10MHz pro sinusový průběh a do 5MHz pro ostatní tvary, s krokem 1Hz a amplitudou nastavitelnou od 0,1 do 3,0V. Nabízí 12 tvarů průběhu — sinusový, obdélníkový, pilový, půlvlnu, plnou vlnu, kladný a záporný schodovitý průběh, stejnosměrný signál, exponenciální nárůst i pokles, multitón a synchronizační pulz — a u obdélníku umožňuje nastavit střídu v rozsahu 0-100%. Frekvence, amplituda i střída se zadávají číselně na klávesnici nebo posuvníkem.

Displej má rozlišení 480x272, povrch z tvrzeného skla a doplňují jej čtyři fyzická tlačítka pro menu, spuštění a pozastavení, automatické měření a přepínání funkcí. Nastavit lze jas, hlasitost, žluté nebo modré téma, funkci spouštěnou po zapnutí i automatické vypnutí, menu je k dispozici v osmi jazycích včetně angličtiny a němčiny. Napájení obstarává vestavěná lithiová baterie 4000mAh s výdrží až 4 hodiny, dobíjení probíhá přes USB-C (5V/2A). Tělo o rozměrech 145x98x35 mm a hmotnosti 360g se vejde do brašny s nářadím. Firmware se aktualizuje zkopírováním souboru do přístroje připojeného k počítači.

Důležité upozornění: Maximální vstupní napětí BNC konektoru osciloskopu je 400V. Při současném měření oběma kanály musí být zemnicí svorky obou sond na stejném potenciálu — zem sond je vodivě spojená se zemí přístroje a připojení na různé potenciály způsobí zkrat. K nabíjení doporučujeme používat samostatnou nabíječku, napájení z USB portu právě měřeného zařízení může zkratovat zemní cesty na základní desce.
