Fnirsi 1014D Plus Stolní digitální osciloskop

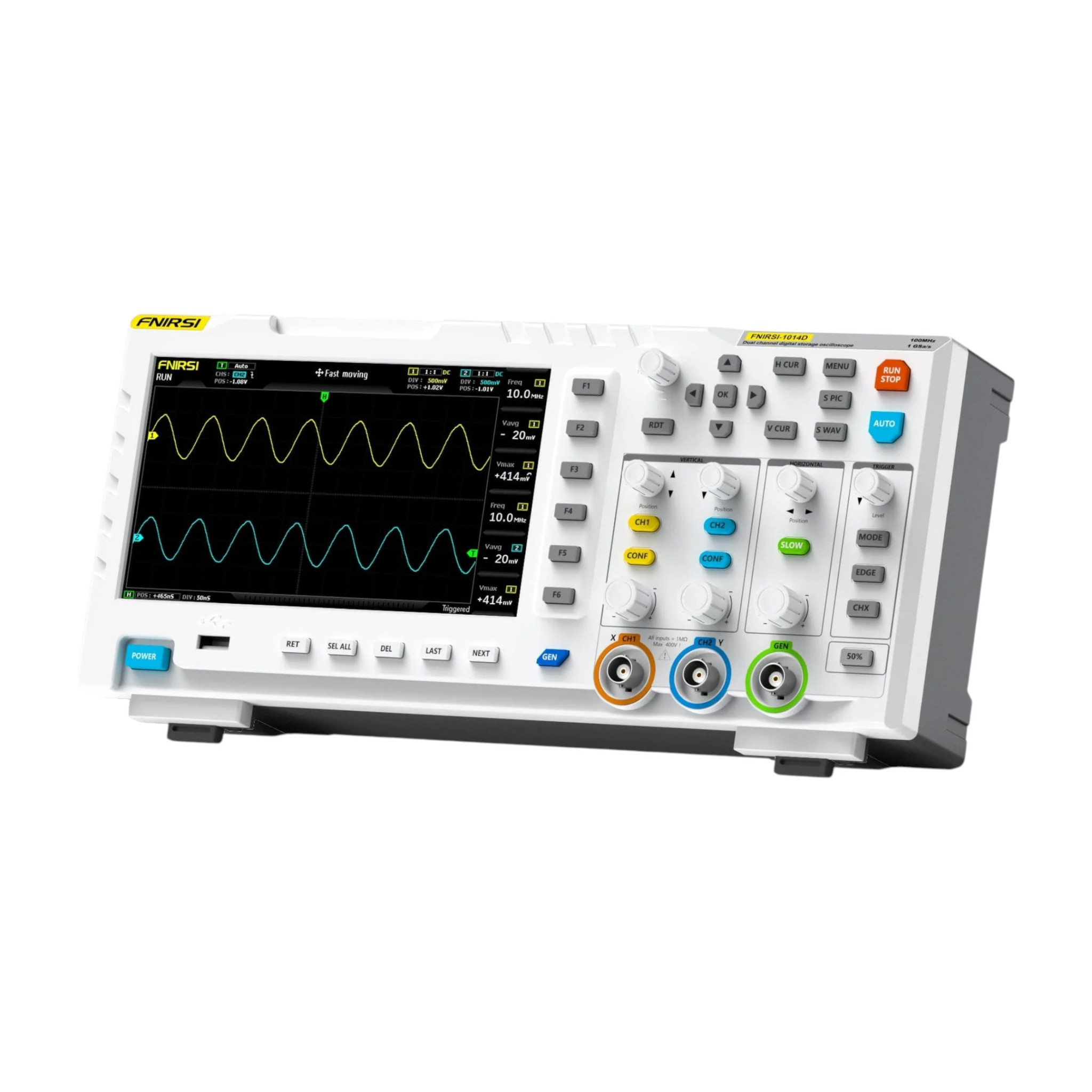

FNIRSI 1014D Plus je stolní dvoukanálový osciloskop s vestavěným DDS generátorem signálu, vhodný do hobby dílny, pro výuku i běžné opravy elektroniky. Oproti standardní verzi 1014D obsahuje balení Plus navíc vysokonapěťovou sondu P4100 se zeslabením 100X pro měření napětí do 1000V. Dva přístroje v jednom šetří místo na stole. Osciloskop zobrazí průběh signálu a generátor zároveň poslouží jako zdroj testovacího signálu bez nutnosti připojovat další zařízení.

Osciloskop pracuje se vzorkovací frekvencí 1GSa/s a analogovou šířkou pásma 100MHz na obou kanálech, hloubka paměti je 240Kbit. Vertikální citlivost je nastavitelná od 50mV do 500V na dílek, časová základna od 10ns do 50s na dílek. Pomalé rozsahy v kombinaci s režimem Roll umožňují sledovat i pozvolné změny úrovně. Vstupy mají impedanci 1MΩ, vazbu AC/DC a vestavěný modul vysokonapěťové ochrany, který snese až 400V trvalého napětí — omylem nepřepnutá sonda tak neskončí spálenou vstupní částí. Spouštění funguje v režimech Auto, Normal a Single s volbou náběžné nebo sestupné hrany; tlačítko AUTO s adaptivním triggerem (25/50/75 %) nastaví zobrazení průběhu jedním stiskem. K dispozici jsou kurzorová měření, 12 automaticky měřených parametrů (Vpp, Vrms, frekvence, střída a další), režim X-Y pro Lissajousovy obrazce a FFT pro odhad harmonických složek signálu.

Vestavěný DDS generátor nabízí 14 standardních tvarů signálu s pevnou amplitudou 2,5Vpp a nastavitelnou střídou — sinus do 10MHz, ostatní tvary do 2MHz, vše s krokem 1Hz. Zajímavostí je „chopping" výstup: osciloskop zachytí část měřeného průběhu a generátor ji následně přehrává jako vlastní signál (do 1MHz), uložit lze až 1000 takových průběhů.

Naměřená data se ukládají do vestavěné paměti 1GB — vejde se do ní až 1000 snímků obrazovky a 1000 skupin dat průběhů. Správce průběhů podporuje prohlížení miniatur, zvětšování i mazání přímo v přístroji a po připojení k počítači přes USB se osciloskop hlásí jako flash disk, takže se snímky stáhnou bez instalace dalšího softwaru. Vše se zobrazuje na 7" barevném TFT LCD s rozlišením 800x480.

Napájení zajišťuje externí adaptér 5V/2A (je součástí balení); přístroj funguje i z powerbanky, takže se dá použít mimo dosah zásuvky. Vestavěnou baterii nemá. Doporučujeme napájet výhradně přiloženým adaptérem nebo samostatnou powerbankou — napájení z USB testovaného zařízení může způsobit zkrat přes zemnicí smyčku. Rozměry jsou 310x145x70 mm, hmotnost cca 1,5kg, k naklonění na stole slouží výklopné nožky.

Standardní sondy jsou přepínatelné 1X/10X — v poloze 1X mají šířku pásma 5MHz a měří do 40V, pro vyšší frekvence a napětí do 400V je třeba přepnout do polohy 10X. Přiložená sonda P4100 rozšiřuje rozsah až na 1000V a hodí se např. na spínané zdroje nebo měniče.

Důležité upozornění: Při současném použití obou kanálů musí být zemnicí svorky sond připojeny na stejný potenciál, jinak hrozí zničení osciloskopu. Na vstup BNC nesmí být nikdy přivedeno napětí vyšší než 400V.
