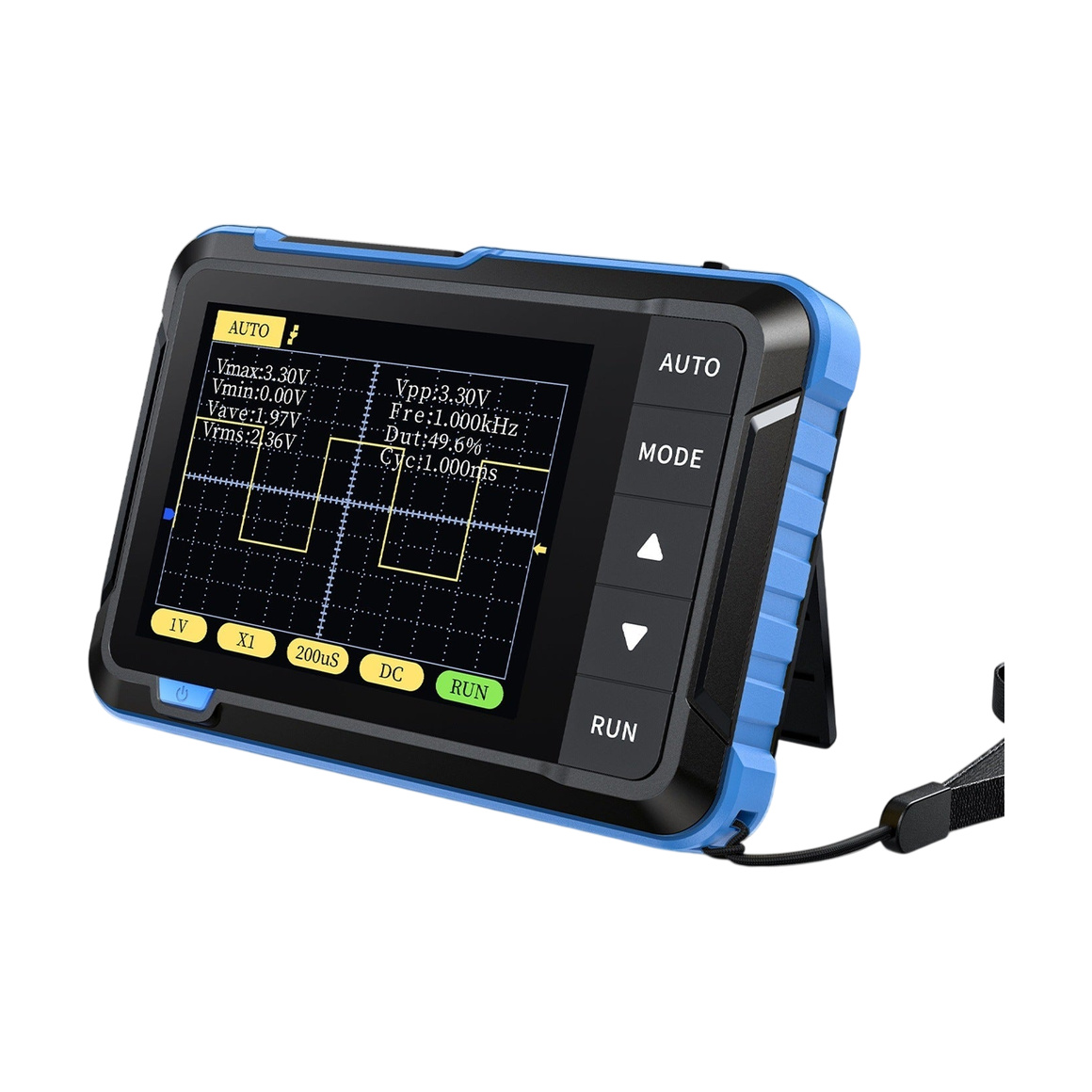

Fnirsi DSO-152 Digitální osciloskop

Fnirsi DSO-152 je kapesní jednokanálový digitální osciloskop vhodný pro základní analýzu signálů v dílně, při opravách i ve výuce. Má vzorkovací frekvenci 2,5MS/s a šířku pásma 200kHz. Zvládne tedy pomalejší periodické analogové i neperiodické digitální signály, například PWM signál pro serva a regulátory nebo zvlnění napájecího napětí. Na rychlé digitální protokoly typu DShot šířka pásma nestačí. Průběh se zobrazuje na 2,8" displeji s rozlišením 320x240 pixelů spolu s vypočtenými hodnotami, jako jsou Vmax, Vmin, Vpp, Vrms, frekvence a střída.

Pro rychlé měření slouží tlačítko AUTO, které samo nastaví rozsah i časovou základnu, takže průběh se zobrazí bez ručního ladění. Dlouhým stiskem AUTO se provede kalibrace nulové linie. Spouštění („trigger“) lze přepnout do automatického, normálního nebo jednorázového režimu. Jednorázový režim zachytí a podrží i neopakující se děj. Vstup má volitelnou vazbu AC nebo DC. Vertikální citlivost se nastavuje v rozsahu 10mV-10V/dílek a časová základna 10µs-50s/dílek, obojí v krocích 1-2-5. Kalibrační výstup obdélníkového signálu 1kHz se střídou 50 % slouží ke kontrole funkce osciloskopu a měřicího kabelu.

Napájí ho vestavěný lithiový akumulátor 1000mAh, který po plném nabití vydrží v provozu přibližně 4 hodiny. Nabíjí se přes USB-C (5V/1A). Osciloskop měří 99x68,3x19,5 mm a váží 100g.
