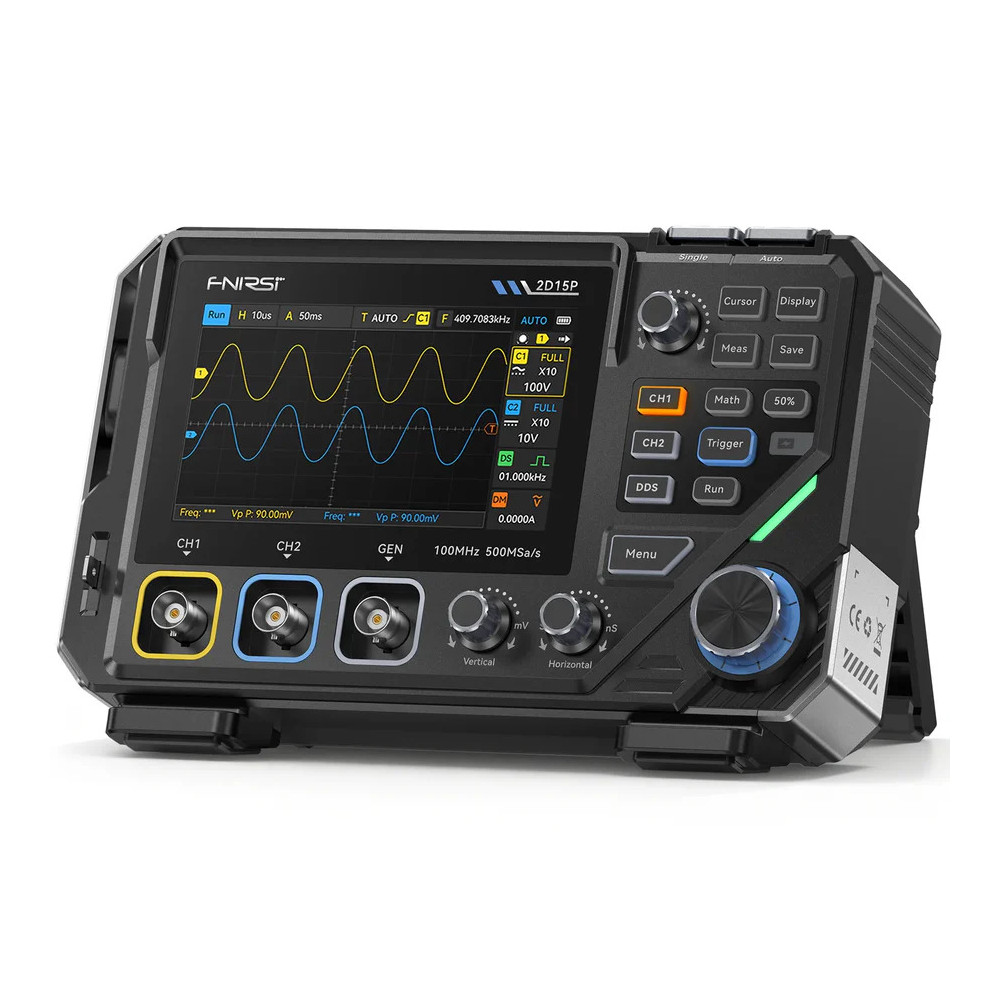

Fnirsi 2D15P Osciloskop a Multimetr

FNIRSI 2D15P je univerzální měřicí přístroj vhodný pro diagnostiku, vývoj a opravy elektroniky. V jednom zařízení kombinuje dvoukanálový osciloskop, True RMS multimetr a generátor signálu, takže dokáže zobrazit průběh signálu, měřit běžné elektrické veličiny i vytvořit testovací signál. Díky vestavěné baterii není odkázaný na síťové napájení a lze jej používat na pracovním stole i při práci v terénu.

Osciloskop pracuje se vzorkovací frekvencí 500MSa/s a nabízí analogovou šířku pásma 100MHz při použití jednoho kanálu nebo 50MHz při současném použití obou kanálů. Volitelná hloubka paměti 10K, 100K nebo 1M bodů umožňuje přizpůsobit záznam rychlým přechodovým jevům i delším průběhům. Časová základna je nastavitelná od 5ns do 50s a vertikální citlivost v rozsahu 10mV až 10V na dílek. Vstupy mají impedanci 1MΩ a se sondou přepnutou do režimu 10x je výrobcem uváděné maximální vstupní napětí 800V. Pro zachycení průběhu jsou dostupné režimy spouštění Auto, Normal a Single s volbou náběžné, sestupné nebo obou hran. Přístroj podporuje AC i DC vazbu a obsahuje přepínatelný limit šířky pásma 20MHz, který lze využít pro omezení vysokofrekvenčního šumu při sledování zvlnění nebo drobných změn napětí. Průběhy lze zobrazovat jako body, vektor nebo pomocí barevné teploty. K dispozici je také 128 úrovní šedi, nastavitelná perzistence včetně nekonečné, režim XY, kurzorové měření a matematické operace mezi signály. Osciloskop dokáže zachytit až přibližně 1200 samostatných záznamů signálu za sekundu, což pomáhá odhalit krátké špičky a nepravidelné události. Automatická měření usnadňují rychlé vyhodnocení základních parametrů signálu bez ručního odečítání z mřížky. Naměřené průběhy je možné ukládat a exportovat pro pozdější porovnání nebo další analýzu.

Integrovaný True RMS multimetr s rozlišením 19999 counts měří stejnosměrné i střídavé napětí a proud, odpor a kapacitu. Nechybí test diod ani akustická kontrola vodivosti. Rozsah měření sahá až do 1000V DC, 750V AC a 9,999A pro stejnosměrný i střídavý proud. Odpor lze měřit do 19,999MΩ a kapacitu až do 99,99mF. Režim zobrazení průběhu hodnoty navíc umožňuje sledovat vývoj měřené veličiny v čase.

Třetí částí přístroje je jednokanálový DDS generátor signálu do 10MHz. Podporuje jedenáct běžných tvarů průběhu, nastavení amplitudy od 0,1 do 3,0Vpp a střídy v rozsahu 0–100 %. Generátor lze použít jako zdroj testovacího signálu bez nutnosti připojovat další samostatné zařízení.

Ovládání kombinuje 4,3" kapacitní IPS dotykový displej s fyzickými tlačítky. Dotyková obrazovka poskytuje přehledné zobrazení průběhů a tlačítka umožňují rychlý přístup k často používaným funkcím. Napájení zajišťuje vestavěná baterie s kapacitou 5000mAh, která se dobíjí přes konektor USB-C.
