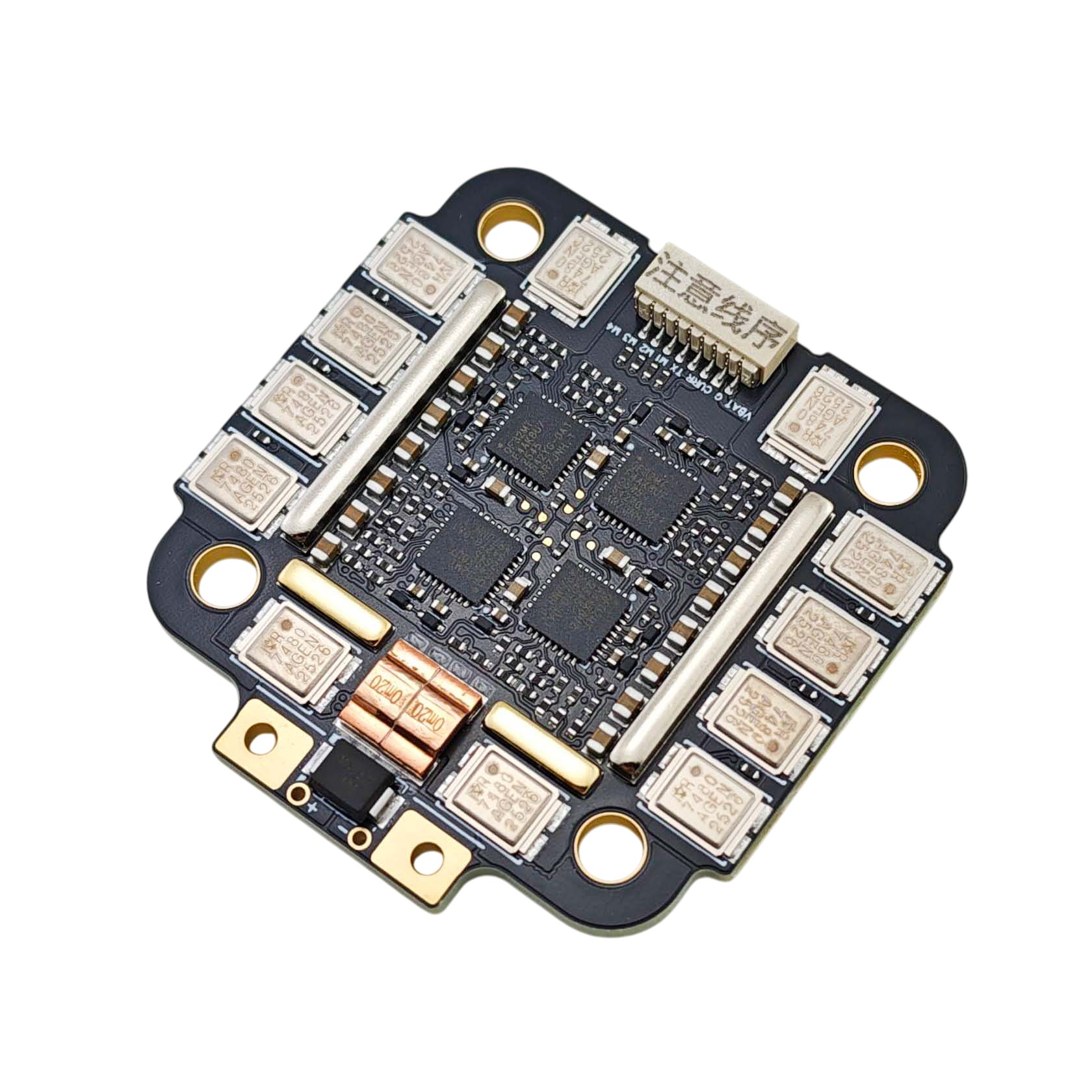

FlyingRC 4v1 75A ESC je 4v1 regulátor vhodný pro 4-12" drony napájené 3-7S LiPo bateriemi. Tato deska míří na těžší freestyle a long-range stavby, kde je potřeba vysoká proudová rezerva.
Regulátor zvládne trvalý proud 75A na kanál. ESC je osazený pozlacenými MOSFETy Infineon IRF7480 s odporem v sepnutém stavu pouhých 0,95mΩ, jejichž kovové pouzdro je v přímém kontaktu s čipem, díky čemuž se dobře odvádí teplo. Plošný spoj má 10 vrstev s 2oz mědí a čtyři povrchově pájené pozlacené měděné pásky, které pomáhají vést proud a snižují odpor i vznikající teplo. O řízení se stará 32bitový procesor QF32F4AK8U7 na 120MHz s integrovaným budičem ID6288. Regulátor používá firmware AM32, podporuje DShot150/300/600, OneShot i PWM a zvládá sinusový rozběh s vysokým kroutícím momentem v nízkých otáčkách. Obsahuje senzor proudu se scale 100. K regulátoru je nutné připájet přiložený kondenzátor 680uF/35V a napájecí kabel s konektorem XT60.
Regulátor má montážní rozteč 30,5x30,5mm s montážním otvorem M4 (M3 se softmountem). S FC se propojuje 8 pin kabelem SH1.0.
FlyingRC je značka elektroniky pro drony a robotiku, jejíž vývojový tým sídlí v Singapuru.
Klíčové vlastnosti
- Vstupní napětí: 3-7S LiPo
- MCU ESC: QF32F4AK8U7 (120MHz)
- Firmware ESC: AM32
- Trvalý proud: 75A
- Vstupní protokol: DShot150/300/600, OneShot, PWM
- MOSFETy: Infineon IRF7480 (pozlacené pouzdro, 0,95mΩ)
- Senzor proudu: Ano (scale 100)
- Ochranná TVS dioda: Ano
- Montážní díry: 30,5x30,5mm — M4 (M3 se softmountem)
- Rozměry ESC: 45x45,2x5,5mm
- Hmotnost ESC: 18,6g
Uživatelské manuály
Obsah balení
- 1x Regulátor
- 1x Kondenzátor 680uF/35V
- 1x XT60 konektor s kabelem 12AWG 12cm
- 1x Sada kabelů a příslušenství
