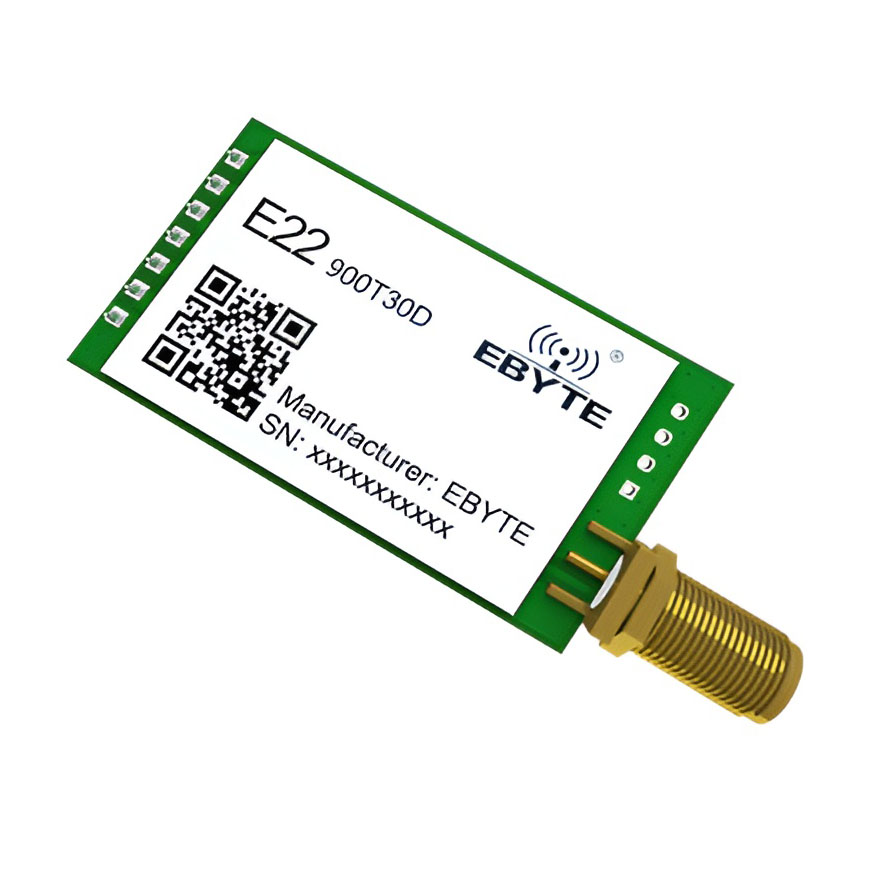

EByte E22-900T30D LoRa Transceiver

EByte E22-900T30D je bezdrátový LoRa modul postavený na čipu SX1262. Modul je vhodný pro obousměrný přenos dat na velkou vzdálenost. Pracuje v pásmu 850–930 MHz a komunikuje přes sériové UART rozhraní TTL s úrovní 3,3 V. Vysílací výkon dosahuje až 30 dBm (1 W) a přenosová rychlost vzduchem je nastavitelná v rozsahu 2,4 až 62,5 kbps.

Modul je určený pro připojení k dalšímu mikroprocesoru, ale je možné jej po konfiguraci připojit i rovnou k řídicí jednotce. Pro přímé použití s řídicí jednotkou lze použít vysílání, kdy se modul chová jako UART tunel pro libovolný protokol, jako je MSP nebo Mavlink (transparentní režim – M0 i M1 uzemněné). Pro sofistikovanější použití s dalším mikroprocesorem v DIY projektech lze využít cílené vysílání na konkrétní adresu a kanál, takže lze v jednom pásmu provozovat více oddělených sítí. Modul dále podporuje automatický relay pro vícestupňové opakování a prodloužení dosahu, funkci LBT (naslouchání kanálu před vysíláním), indikaci síly signálu RSSI a šifrování komunikačním klíčem.

Piny M0/M1 přepínají čtyři provozní režimy: Normální (transparentní vysílání i příjem), WOR s funkcí vzdáleného probuzení přes vzduch pro úsporu energie, Konfigurační pro nastavení parametrů a hluboký spánek se spotřebou pouhých 3 µA. V konfiguračním režimu se modul nastavuje příkazy po sériové lince – podporuje jak HEX příkazy (zápis a čtení registrů), tak AT příkazy; parametry lze měnit i bezdrátově na dálku. Mezi režimy lze přepínat hardwarově piny M0/M1, nebo softwarově příkazem AT+MODE. Konfigurace lze provést také přes PC pomocí jednoduchého konfigurátoru. Pro konfiguraci přes PC je potřeba TTL-USB převodník.

Doporučujeme prostudovat manuál níže. Součástí balení není anténa.
