Diatone Mamba MK4 F722 + F55A BL32

Mamba MK4 F722 + F55 128K BL32 je výkonný stack pro závodní a freestylové 5" koptéry.

Řídicí jednotka používá STM32F722 procesor a gyro ICM42688P, disponuje 16MB pamětí pro blackbox, barometrem, 6 UARTy, I2C portem pro připojení magnetometru, 8 výstupy pro motory, TVS diodou, 5V i 9V BECem, kde 9V BEC lze spínat i konektorem pro připojení DJI FPV. Řada Mamba MK4 oproti ostatním deskám disponuje velkými pájecími ploškami. Stavba a údržba dronu je tak o něco snazší.

Stack je doplněný výkonným regulátorem F55, který používá firmware BlHeli_32, čímž zajistí hladký a efektivní chod motorů i při vysokých otáčkách. Regulátor podporuje telemetrii a obsahuje senzor proudu. Maximální proud regulátoru je 55A na kanál, díky čemuž bez problému zvládne všechny klasické 2207 motory používané na 5" koptérách. Při použití 6S baterie je třeba zapojit kondenzátor. Pro lepší odvod tepla má regulátor hliníkový chladič. Ten také chrání citlivé komponenty před mechanickým poškozením a nečistotami.

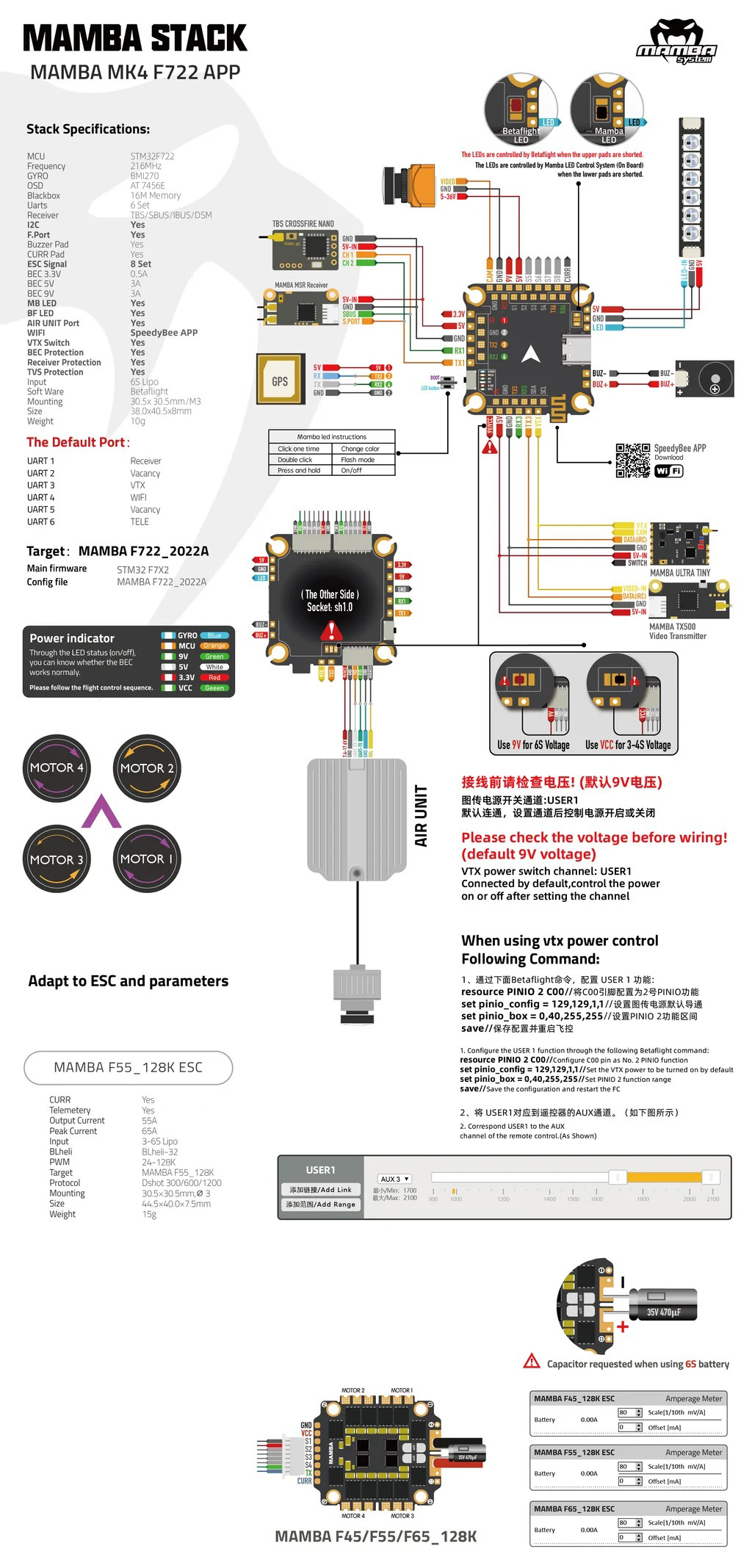

Schéma zapojení
