DeepSpace DS 5.8G 3W VTX 25-3000 mW

DeepSpace DS 5.8G 3W VTX (výrobcem označovaný také jako TALOS 5.8G 3W VTX) je výkonný analogový video vysílač s výkonem až 3W a montážními dírami 20x20mm M2, vhodný pro long-range drony, od kterých je vyžadován dlouhý dolet a stabilní obraz na velkou vzdálenost. Vysoký výkon doplňuje aktivní chlazení vestavěným ventilátorem.

Výkon lze přepínat mezi úrovněmi PIT/25/200/400/800/1600/3000mW. PIT mód slouží k vysílání na minimálním výkonu — hodí se při nastavování dronu na zemi nebo u startu závodu, aby vysílač nerušil ostatní piloty ve vzduchu. Úrovně do 800mW pokryjí běžné freestylové létání, 1,6W a 3W jsou určeny pro long-range lety. Video vysílač pracuje v rozsahu 5,3-5,9GHz na 48 kanálech v šesti pásmech po osmi kanálech. Kromě běžných pásem včetně Raceband nabízí i nízké pásmo 5362-5621MHz. Video vysílač lze nastavit tlačítky FREQ a PWR nebo pohodlněji přes řídicí jednotku protokolem IRC Tramp. Aktuální kanál, pásmo a výkon zobrazují barevné LED diody na boku vysílače.

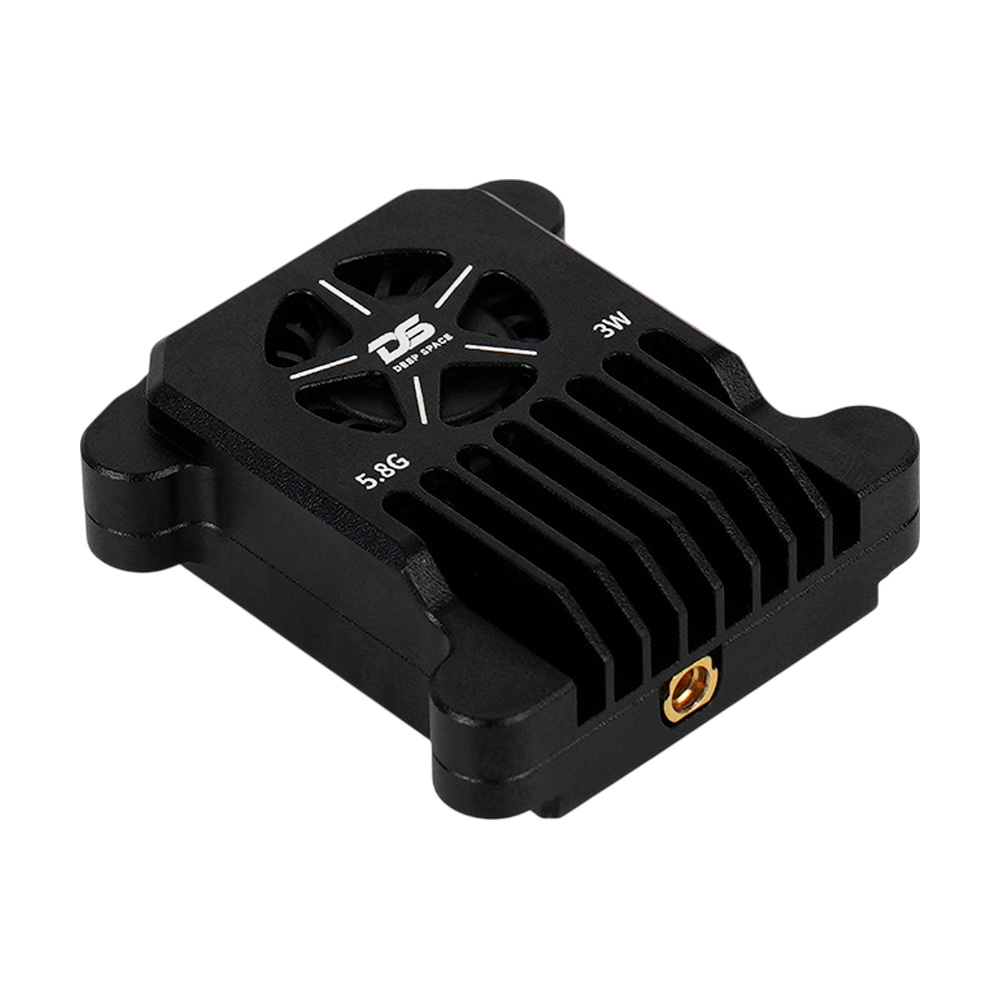

Video vysílač je zapouzdřený v CNC frézovaném hliníkovém pouzdře se žebrovaným chladičem, které odvádí teplo a chrání citlivé komponenty. Vestavěný turbo ventilátor nasává vzduch shora a vyfukuje ho mezi žebry chladiče, díky čemuž vysílač zvládá trvalý výkon až 3W. Vstupní napětí 7-35V umožňuje napájení přímo z baterie dronu. Pro napájení kamery je k dispozici 5V výstup s proudem 0,5A. K řídicí jednotce se video vysílač připojí přiloženým 6pinovým kabelem SH1.0 (napájení, GND, DATA pro IRC Tramp, video, GND a 5V výstup). Anténa se připojuje přes konektor MMCX a součástí balení je MMCX-SMA pigtail. Anténa součástí balení není. Rozměry vysílače jsou 38x37x15,5mm a hmotnost 21,5g bez antény.

Nezapínejte video vysílač bez připojené antény. Spuštění bez antény způsobí nevratné poškození výstupního stupně vysílače.

VTX table

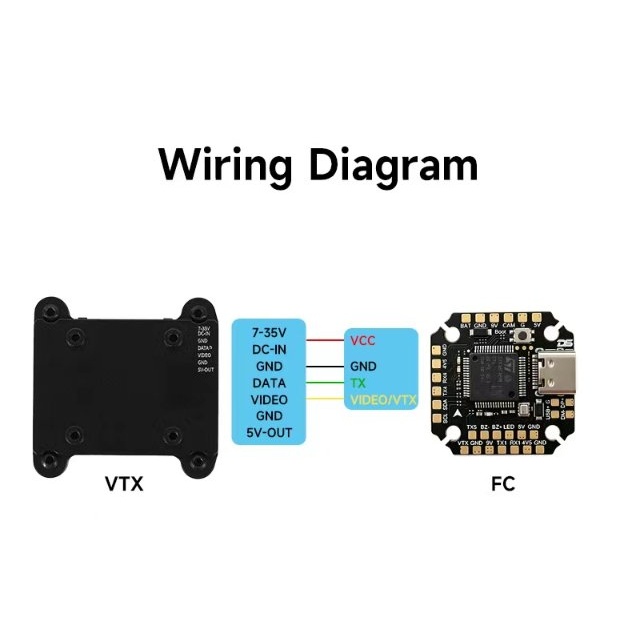

Schéma zapojení
